8
INBETRIEBNAHME
8.4 Prüfung

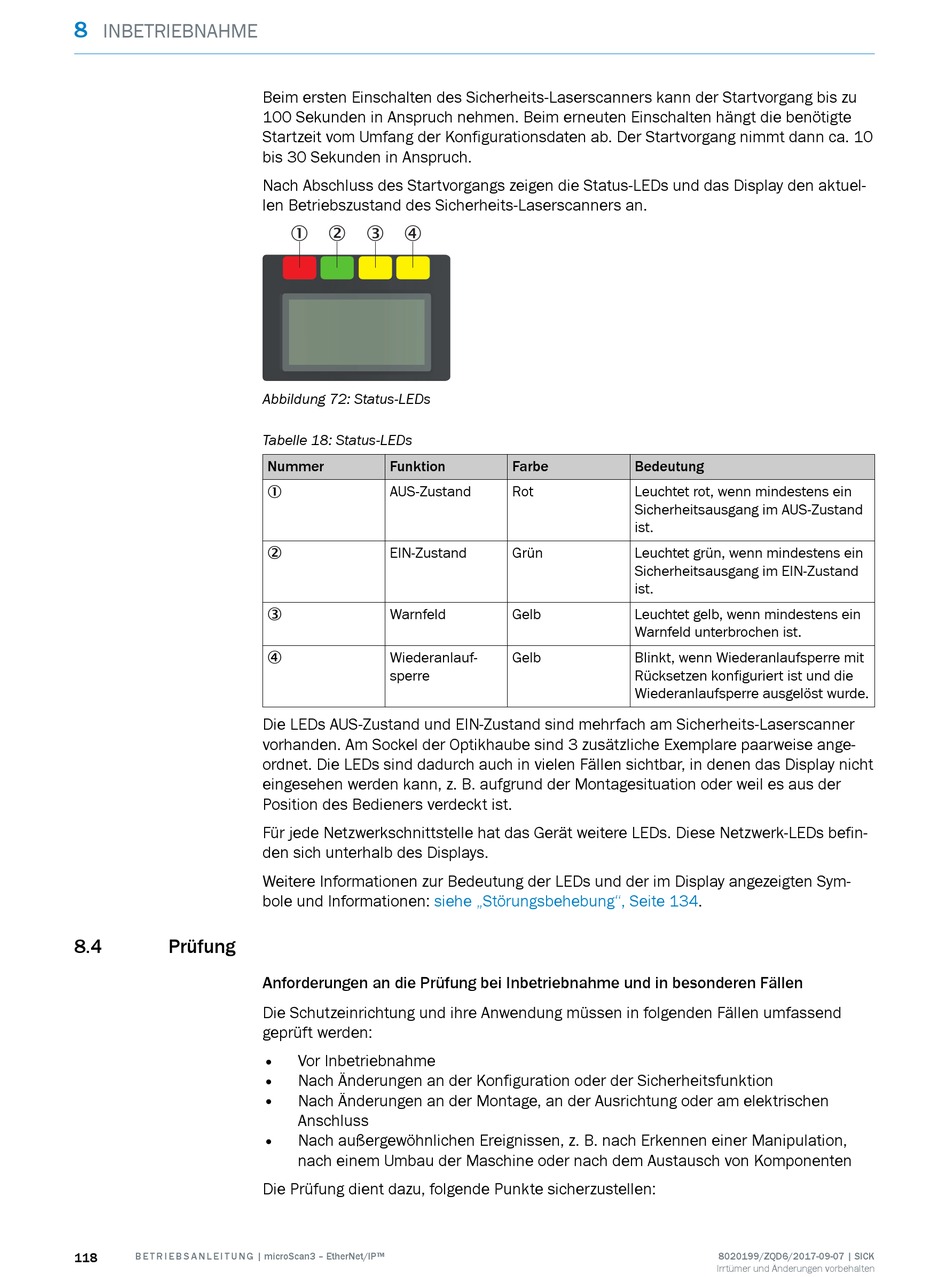

118 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Beim ersten Einschalten des Sicherheits-Laserscanners kann der Startvorgang bis zu
100 Sekunden in Anspruch nehmen. Beim erneuten Einschalten hängt die benötigte
Startzeit vom Umfang der Konfigurationsdaten ab. Der Startvorgang nimmt dann ca. 10
bis 30 Sekunden in Anspruch.
Nach Abschluss des Startvorgangs zeigen die Status-LEDs und das Display den aktuel‐
len Betriebszustand des Sicherheits-Laserscanners an.
1 2 3 4
Abbildung 72: Status-LEDs
Tabelle 18: Status-LEDs
Nummer Funktion
AUS-Zustand
1
EIN-Zustand
2
Warnfeld
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Sicherheits-Laserscanner
vorhanden. Am Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise ange‐
ordnet. Die LEDs sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht
eingesehen werden kann, z. B. aufgrund der Montagesituation oder weil es aus der
Position des Bedieners verdeckt ist.
Für jede Netzwerkschnittstelle hat das Gerät weitere LEDs. Diese Netzwerk-LEDs befin‐
den sich unterhalb des Displays.
Weitere Informationen zur Bedeutung der LEDs und der im Display angezeigten Sym‐
bole und Informationen: siehe „Störungsbehebung", Seite
Anforderungen an die Prüfung bei Inbetriebnahme und in besonderen Fällen
Die Schutzeinrichtung und ihre Anwendung müssen in folgenden Fällen umfassend
geprüft werden:
• Vor Inbetriebnahme
• Nach Änderungen an der Konfiguration oder der Sicherheitsfunktion
• Nach Änderungen an der Montage, an der Ausrichtung oder am elektrischen
Anschluss
• Nach außergewöhnlichen Ereignissen, z. B. nach Erkennen einer Manipulation,
nach einem Umbau der Maschine oder nach dem Austausch von Komponenten
Die Prüfung dient dazu, folgende Punkte sicherzustellen:
Farbe Bedeutung
Rot Leuchtet rot, wenn mindestens ein
Sicherheitsausgang im AUS-Zustand
ist.
Grün Leuchtet grün, wenn mindestens ein
Sicherheitsausgang im EIN-Zustand
ist.
Gelb Leuchtet gelb, wenn mindestens ein
Warnfeld unterbrochen ist.
Gelb Blinkt, wenn Wiederanlaufsperre mit
Rücksetzen konfiguriert ist und die
Wiederanlaufsperre ausgelöst wurde.
134.
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
