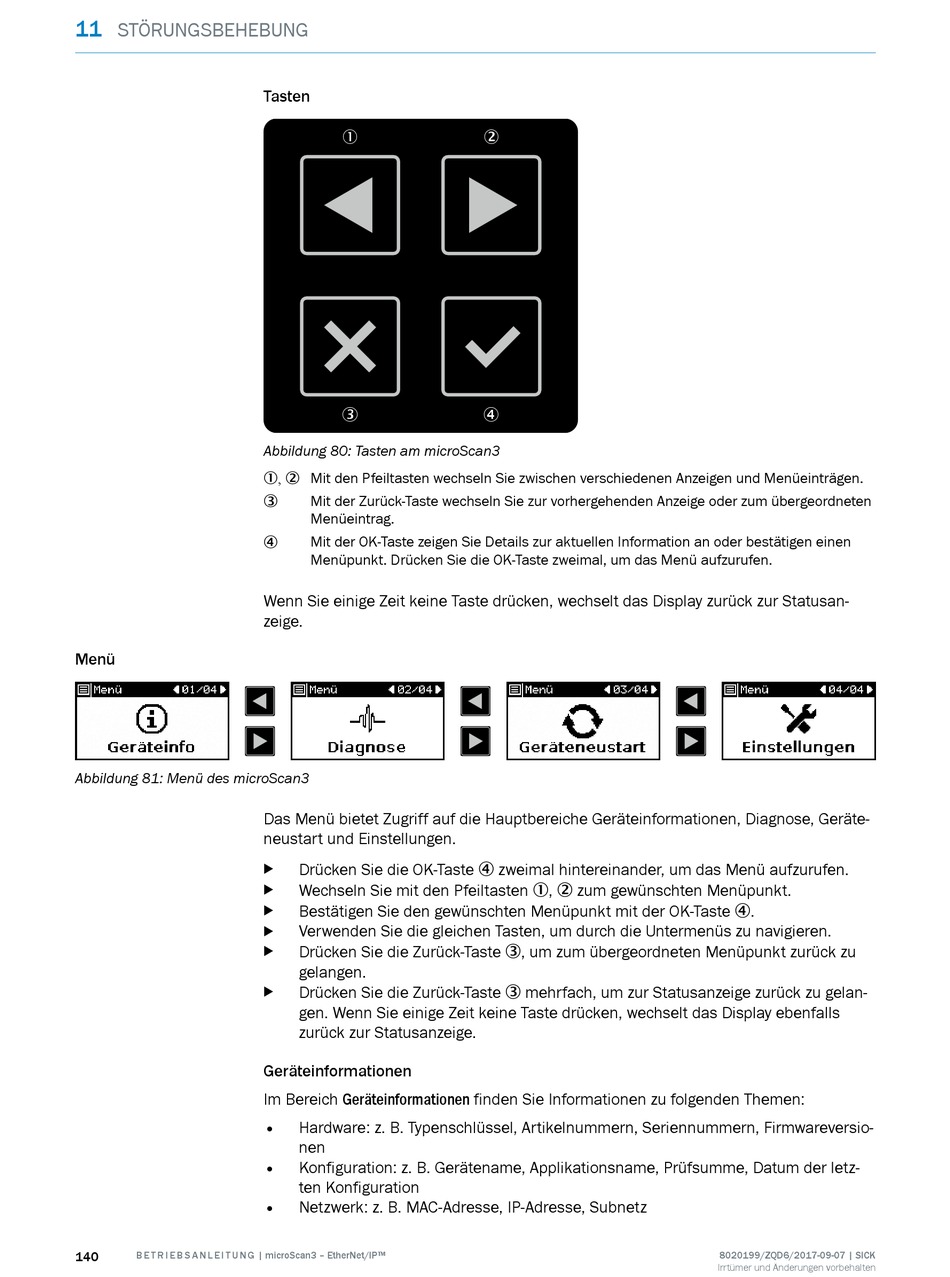

Menü Des Microscan3 - SICK microScan3 EtherNet/IP Betriebsanleitung

11
STÖRUNGSBEHEBUNG
Menü
Abbildung 81: Menü des microScan3
140 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Tasten
1
3
Abbildung 80: Tasten am microScan3
1, 2 Mit den Pfeiltasten wechseln Sie zwischen verschiedenen Anzeigen und Menüeinträgen.
Mit der Zurück-Taste wechseln Sie zur vorhergehenden Anzeige oder zum übergeordneten
3
Menüeintrag.
Mit der OK-Taste zeigen Sie Details zur aktuellen Information an oder bestätigen einen
4
Menüpunkt. Drücken Sie die OK-Taste zweimal, um das Menü aufzurufen.
Wenn Sie einige Zeit keine Taste drücken, wechselt das Display zurück zur Statusan‐
zeige.
Das Menü bietet Zugriff auf die Hauptbereiche Geräteinformationen, Diagnose, Geräte‐
neustart und Einstellungen.
Drücken Sie die OK-Taste 4 zweimal hintereinander, um das Menü aufzurufen.
b
Wechseln Sie mit den Pfeiltasten 1, 2 zum gewünschten Menüpunkt.
b
Bestätigen Sie den gewünschten Menüpunkt mit der OK-Taste 4.
b
Verwenden Sie die gleichen Tasten, um durch die Untermenüs zu navigieren.
b
Drücken Sie die Zurück-Taste 3, um zum übergeordneten Menüpunkt zurück zu
b
gelangen.
Drücken Sie die Zurück-Taste 3 mehrfach, um zur Statusanzeige zurück zu gelan‐
b
gen. Wenn Sie einige Zeit keine Taste drücken, wechselt das Display ebenfalls
zurück zur Statusanzeige.
Geräteinformationen
Im Bereich Geräteinformationen finden Sie Informationen zu folgenden Themen:
• Hardware: z. B. Typenschlüssel, Artikelnummern, Seriennummern, Firmwareversio‐
nen
• Konfiguration: z. B. Gerätename, Applikationsname, Prüfsumme, Datum der letz‐
ten Konfiguration
• Netzwerk: z. B. MAC-Adresse, IP-Adresse, Subnetz
2
4
