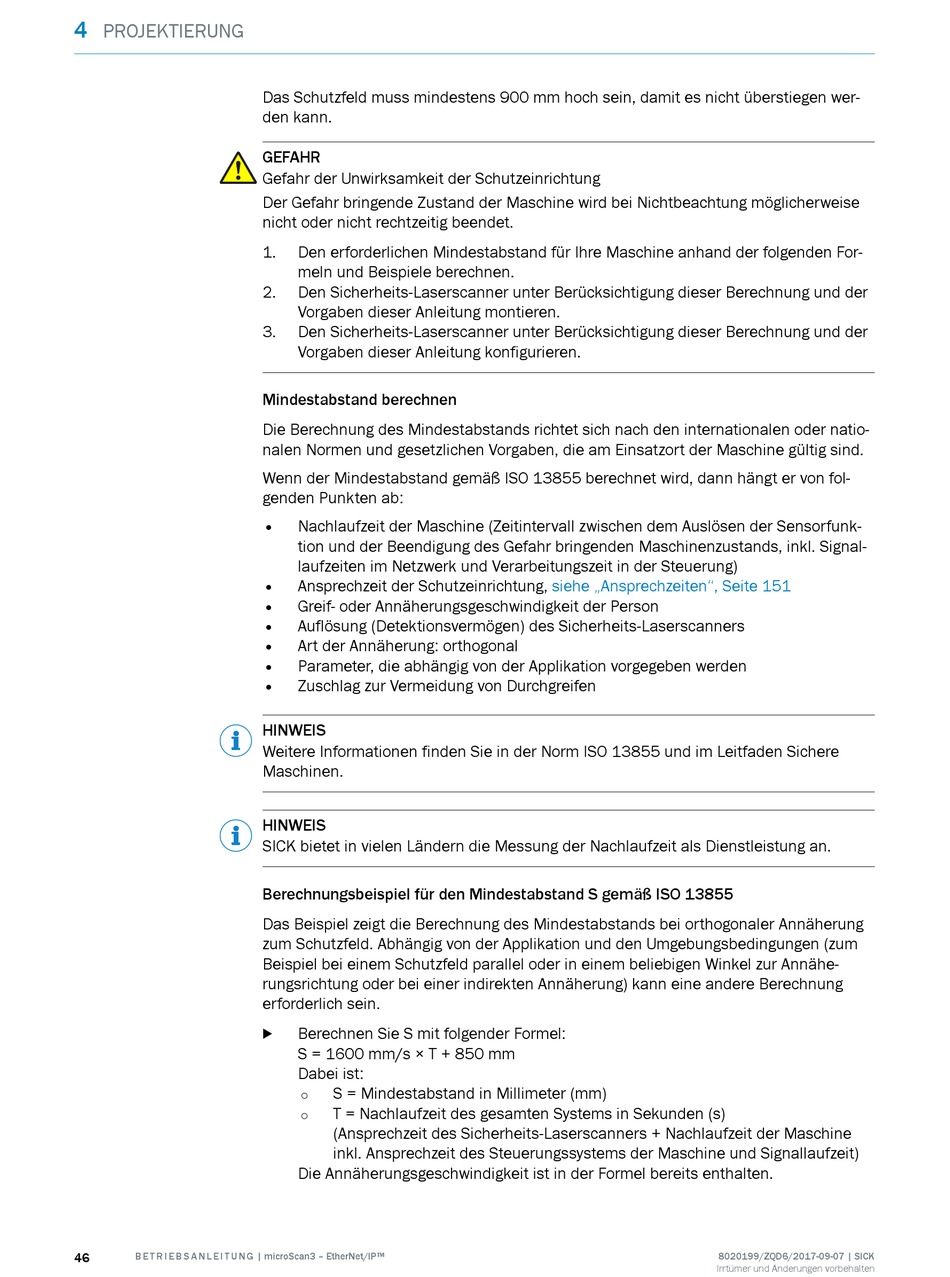

4
PROJEKTIERUNG
46 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Das Schutzfeld muss mindestens 900 mm hoch sein, damit es nicht überstiegen wer‐
den kann.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
1. Den erforderlichen Mindestabstand für Ihre Maschine anhand der folgenden For‐
meln und Beispiele berechnen.
2. Den Sicherheits-Laserscanner unter Berücksichtigung dieser Berechnung und der
Vorgaben dieser Anleitung montieren.
3. Den Sicherheits-Laserscanner unter Berücksichtigung dieser Berechnung und der
Vorgaben dieser Anleitung konfigurieren.
Mindestabstand berechnen
Die Berechnung des Mindestabstands richtet sich nach den internationalen oder natio‐
nalen Normen und gesetzlichen Vorgaben, die am Einsatzort der Maschine gültig sind.
Wenn der Mindestabstand gemäß ISO 13855 berechnet wird, dann hängt er von fol‐
genden Punkten ab:
• Nachlaufzeit der Maschine (Zeitintervall zwischen dem Auslösen der Sensorfunk‐
tion und der Beendigung des Gefahr bringenden Maschinenzustands, inkl. Signal‐
laufzeiten im Netzwerk und Verarbeitungszeit in der Steuerung)
•
Ansprechzeit der Schutzeinrichtung,
•
Greif- oder Annäherungsgeschwindigkeit der Person
•
Auflösung (Detektionsvermögen) des Sicherheits-Laserscanners
•
Art der Annäherung: orthogonal
• Parameter, die abhängig von der Applikation vorgegeben werden
• Zuschlag zur Vermeidung von Durchgreifen
HINWEIS
Weitere Informationen finden Sie in der Norm ISO 13855 und im Leitfaden Sichere
Maschinen.
HINWEIS
SICK bietet in vielen Ländern die Messung der Nachlaufzeit als Dienstleistung an.
Berechnungsbeispiel für den Mindestabstand S gemäß ISO 13855
Das Beispiel zeigt die Berechnung des Mindestabstands bei orthogonaler Annäherung
zum Schutzfeld. Abhängig von der Applikation und den Umgebungsbedingungen (zum
Beispiel bei einem Schutzfeld parallel oder in einem beliebigen Winkel zur Annähe‐
rungsrichtung oder bei einer indirekten Annäherung) kann eine andere Berechnung
erforderlich sein.
Berechnen Sie S mit folgender Formel:
b
S = 1600 mm/s × T + 850 mm
Dabei ist:
S = Mindestabstand in Millimeter (mm)
°
T = Nachlaufzeit des gesamten Systems in Sekunden (s)
°
(Ansprechzeit des Sicherheits-Laserscanners + Nachlaufzeit der Maschine
inkl. Ansprechzeit des Steuerungssystems der Maschine und Signallaufzeit)
Die Annäherungsgeschwindigkeit ist in der Formel bereits enthalten.
siehe „Ansprechzeiten", Seite 151
