4.3.5 Zeitpunkt der Überwachungsfallumschaltung
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten

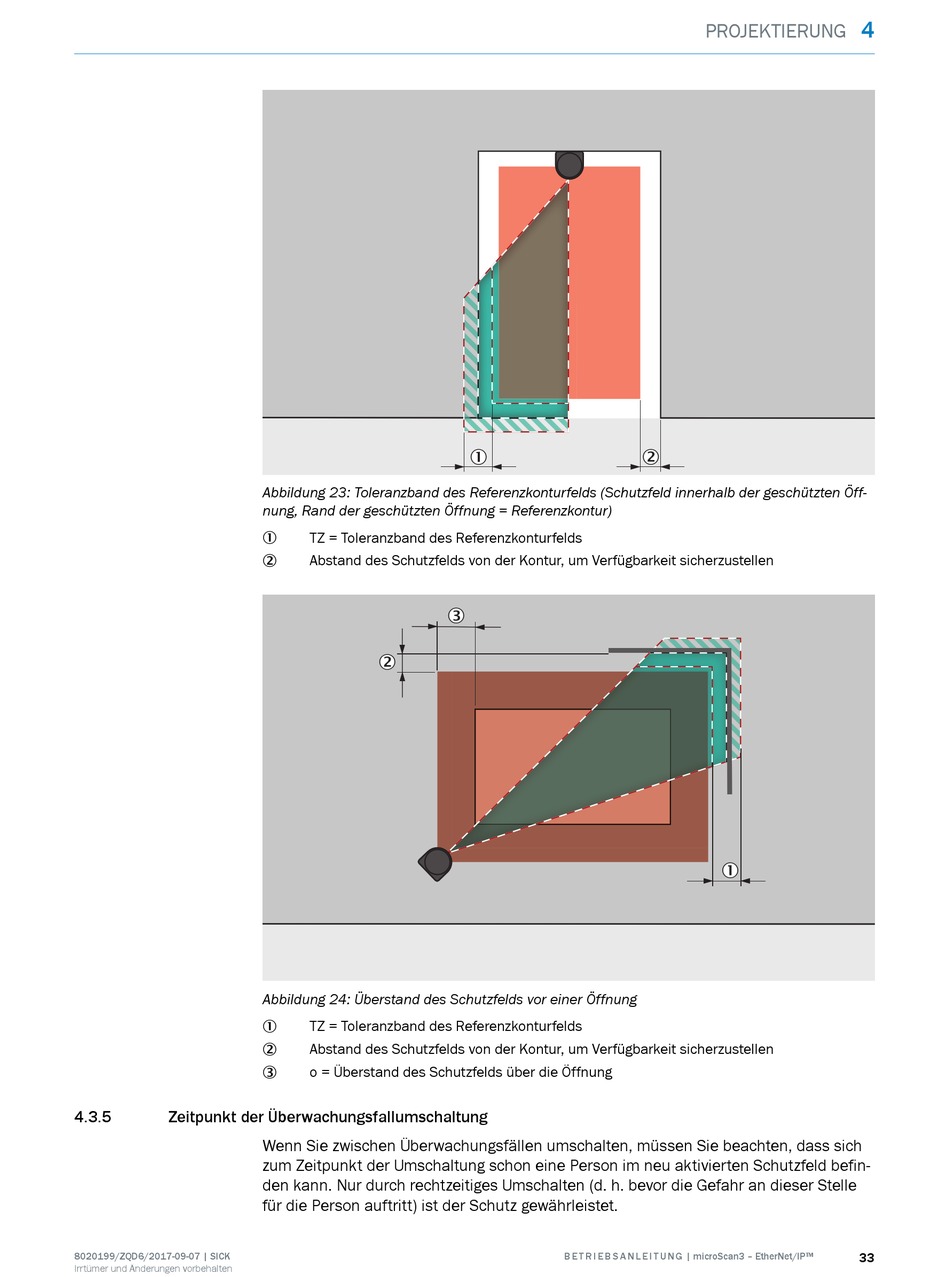

Abbildung 23: Toleranzband des Referenzkonturfelds (Schutzfeld innerhalb der geschützten Öff‐
nung, Rand der geschützten Öffnung = Referenzkontur)
TZ = Toleranzband des Referenzkonturfelds
1
Abstand des Schutzfelds von der Kontur, um Verfügbarkeit sicherzustellen
2
2
Abbildung 24: Überstand des Schutzfelds vor einer Öffnung
TZ = Toleranzband des Referenzkonturfelds
1
Abstand des Schutzfelds von der Kontur, um Verfügbarkeit sicherzustellen
2
o = Überstand des Schutzfelds über die Öffnung
3
Wenn Sie zwischen Überwachungsfällen umschalten, müssen Sie beachten, dass sich
zum Zeitpunkt der Umschaltung schon eine Person im neu aktivierten Schutzfeld befin‐
den kann. Nur durch rechtzeitiges Umschalten (d. h. bevor die Gefahr an dieser Stelle
für die Person auftritt) ist der Schutz gewährleistet.
1
3
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
PROJEKTIERUNG
2
1
4
