11.2.2

Netzwerk-LEDs

8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
1 2 3 4

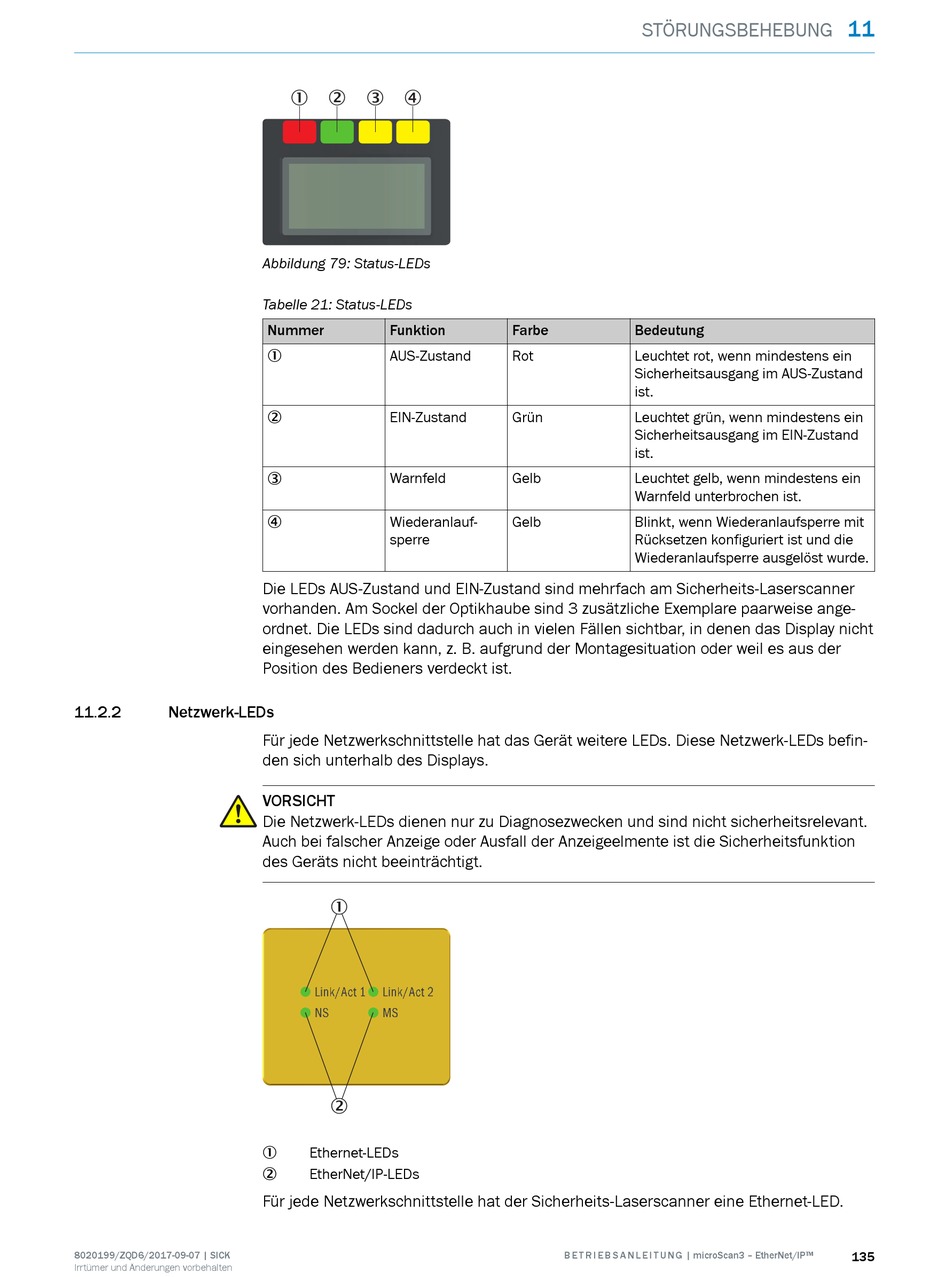

Abbildung 79: Status-LEDs
Tabelle 21: Status-LEDs
Nummer Funktion
AUS-Zustand
1
EIN-Zustand
2
Warnfeld
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Sicherheits-Laserscanner
vorhanden. Am Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise ange‐
ordnet. Die LEDs sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht
eingesehen werden kann, z. B. aufgrund der Montagesituation oder weil es aus der
Position des Bedieners verdeckt ist.
Für jede Netzwerkschnittstelle hat das Gerät weitere LEDs. Diese Netzwerk-LEDs befin‐
den sich unterhalb des Displays.
VORSICHT
Die Netzwerk-LEDs dienen nur zu Diagnosezwecken und sind nicht sicherheitsrelevant.
Auch bei falscher Anzeige oder Ausfall der Anzeigeelmente ist die Sicherheitsfunktion
des Geräts nicht beeinträchtigt.
1
2
Ethernet-LEDs
1
EtherNet/IP-LEDs
2
Für jede Netzwerkschnittstelle hat der Sicherheits-Laserscanner eine Ethernet-LED.
STÖRUNGSBEHEBUNG
Farbe Bedeutung
Rot Leuchtet rot, wenn mindestens ein
Sicherheitsausgang im AUS-Zustand
ist.
Grün Leuchtet grün, wenn mindestens ein
Sicherheitsausgang im EIN-Zustand
ist.
Gelb Leuchtet gelb, wenn mindestens ein
Warnfeld unterbrochen ist.
Gelb Blinkt, wenn Wiederanlaufsperre mit
Rücksetzen konfiguriert ist und die
Wiederanlaufsperre ausgelöst wurde.
