7
KONFIGURATION

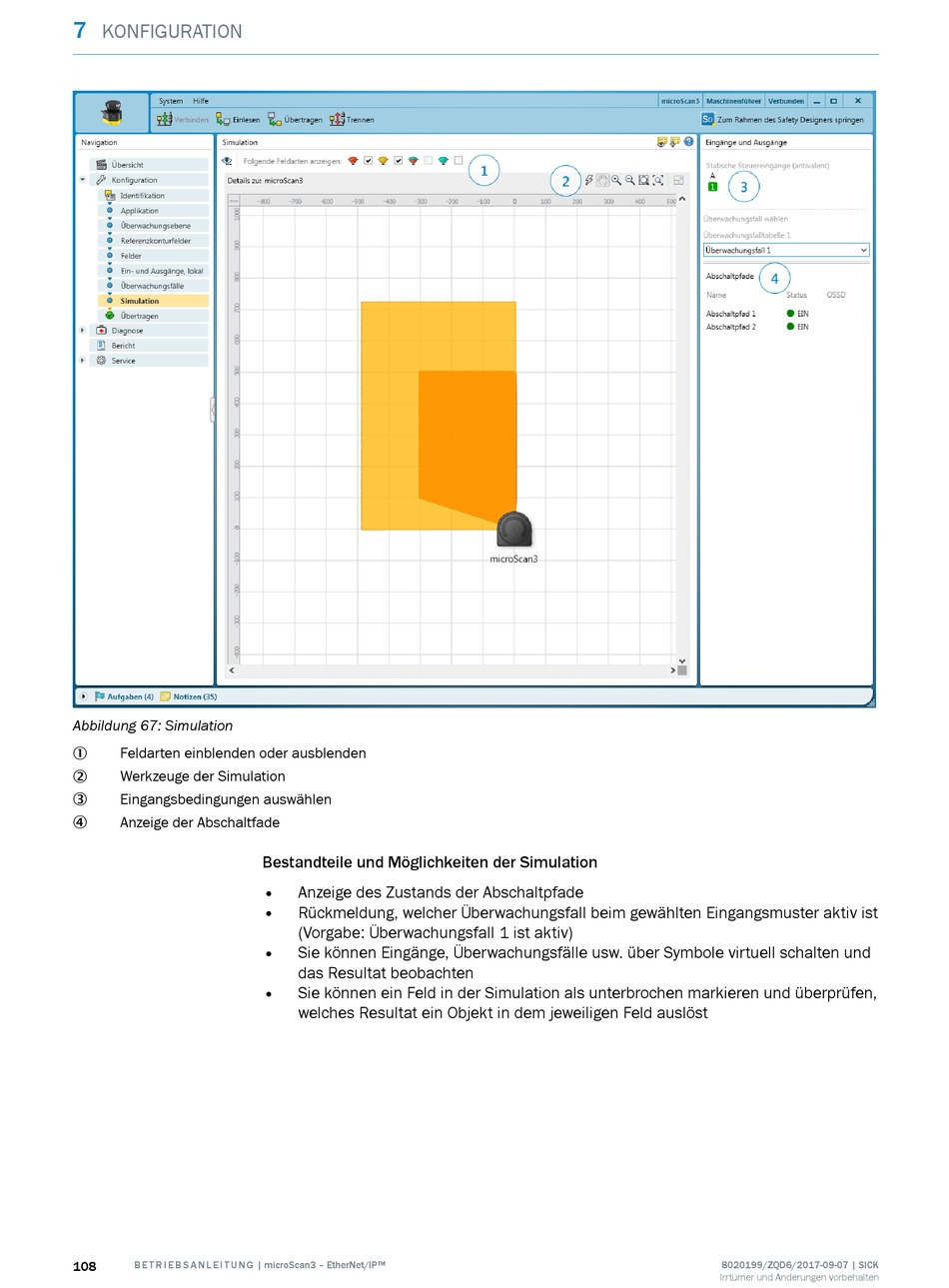

Abbildung 67: Simulation
Feldarten einblenden oder ausblenden
1
Werkzeuge der Simulation
2
Eingangsbedingungen auswählen
3
Anzeige der Abschaltfade
4
108 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Bestandteile und Möglichkeiten der Simulation
• Anzeige des Zustands der Abschaltpfade
• Rückmeldung, welcher Überwachungsfall beim gewählten Eingangsmuster aktiv ist
(Vorgabe: Überwachungsfall 1 ist aktiv)
•
Sie können Eingänge, Überwachungsfälle usw. über Symbole virtuell schalten und
das Resultat beobachten
•
Sie können ein Feld in der Simulation als unterbrochen markieren und überprüfen,
welches Resultat ein Objekt in dem jeweiligen Feld auslöst
