5.3.1
Position des Systemsteckers ändern
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten

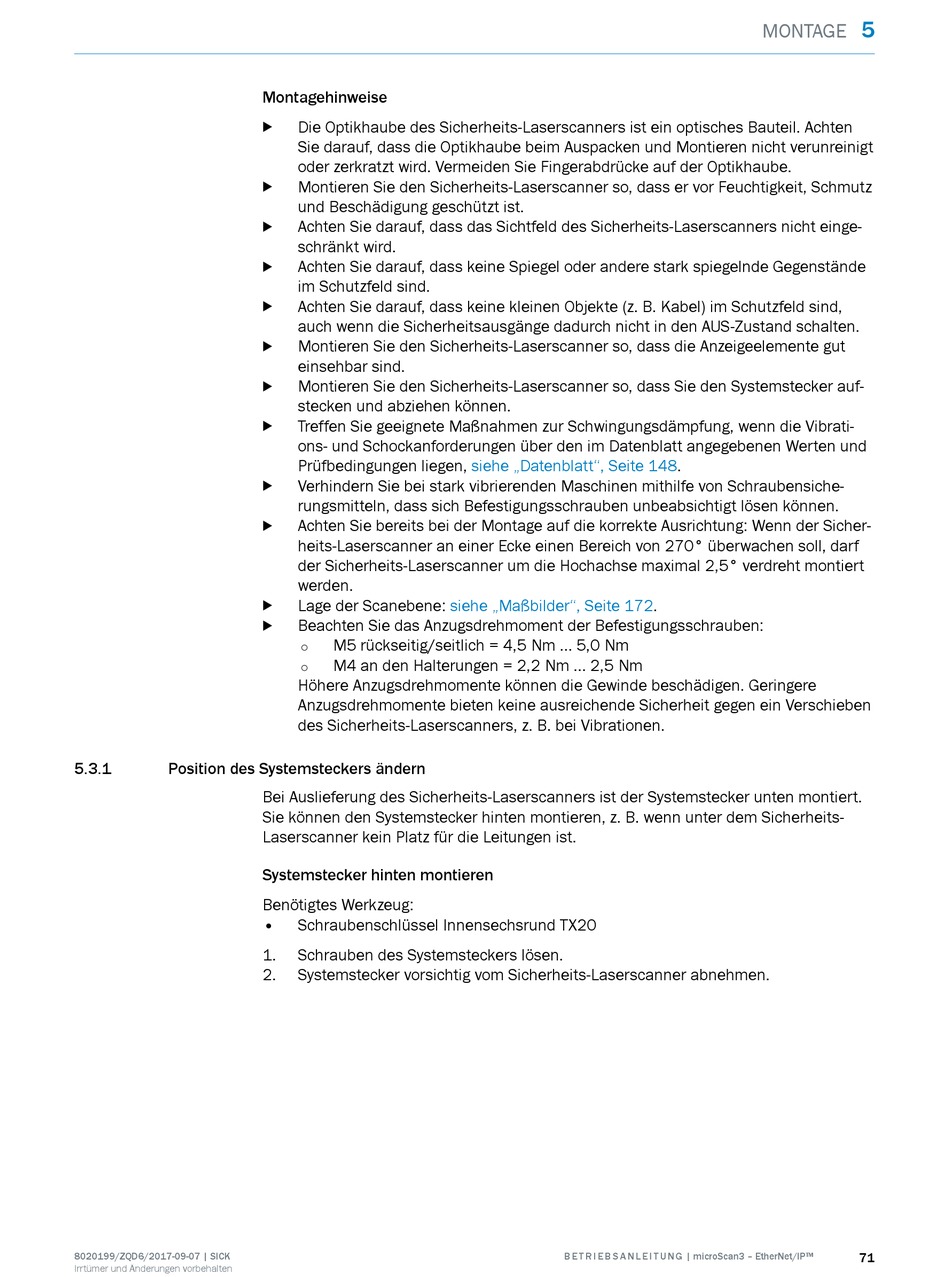

Montagehinweise

Die Optikhaube des Sicherheits-Laserscanners ist ein optisches Bauteil. Achten
b
Sie darauf, dass die Optikhaube beim Auspacken und Montieren nicht verunreinigt
oder zerkratzt wird. Vermeiden Sie Fingerabdrücke auf der Optikhaube.
Montieren Sie den Sicherheits-Laserscanner so, dass er vor Feuchtigkeit, Schmutz
b
und Beschädigung geschützt ist.
Achten Sie darauf, dass das Sichtfeld des Sicherheits-Laserscanners nicht einge‐
b
schränkt wird.
Achten Sie darauf, dass keine Spiegel oder andere stark spiegelnde Gegenstände
b
im Schutzfeld sind.
Achten Sie darauf, dass keine kleinen Objekte (z. B. Kabel) im Schutzfeld sind,
b
auch wenn die Sicherheitsausgänge dadurch nicht in den AUS-Zustand schalten.
Montieren Sie den Sicherheits-Laserscanner so, dass die Anzeigeelemente gut
b
einsehbar sind.
Montieren Sie den Sicherheits-Laserscanner so, dass Sie den Systemstecker auf‐
b
stecken und abziehen können.
Treffen Sie geeignete Maßnahmen zur Schwingungsdämpfung, wenn die Vibrati‐
b
ons- und Schockanforderungen über den im Datenblatt angegebenen Werten und
Prüfbedingungen liegen,
Verhindern Sie bei stark vibrierenden Maschinen mithilfe von Schraubensiche‐
b
rungsmitteln, dass sich Befestigungsschrauben unbeabsichtigt lösen können.
Achten Sie bereits bei der Montage auf die korrekte Ausrichtung: Wenn der Sicher‐
b
heits-Laserscanner an einer Ecke einen Bereich von 270° überwachen soll, darf
der Sicherheits-Laserscanner um die Hochachse maximal 2,5° verdreht montiert
werden.
Lage der Scanebene:
b
Beachten Sie das Anzugsdrehmoment der Befestigungsschrauben:
b
M5 rückseitig/seitlich = 4,5 Nm ... 5,0 Nm
°
M4 an den Halterungen = 2,2 Nm ... 2,5 Nm
°
Höhere Anzugsdrehmomente können die Gewinde beschädigen. Geringere
Anzugsdrehmomente bieten keine ausreichende Sicherheit gegen ein Verschieben
des Sicherheits-Laserscanners, z. B. bei Vibrationen.
Bei Auslieferung des Sicherheits-Laserscanners ist der Systemstecker unten montiert.
Sie können den Systemstecker hinten montieren, z. B. wenn unter dem Sicherheits-
Laserscanner kein Platz für die Leitungen ist.

Systemstecker hinten montieren

Benötigtes Werkzeug:
Schraubenschlüssel Innensechsrund TX20
1.
Schrauben des Systemsteckers lösen.
2.
Systemstecker vorsichtig vom Sicherheits-Laserscanner abnehmen.
siehe „Datenblatt", Seite
siehe „Maßbilder", Seite
172.
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
MONTAGE
148.
5
71
