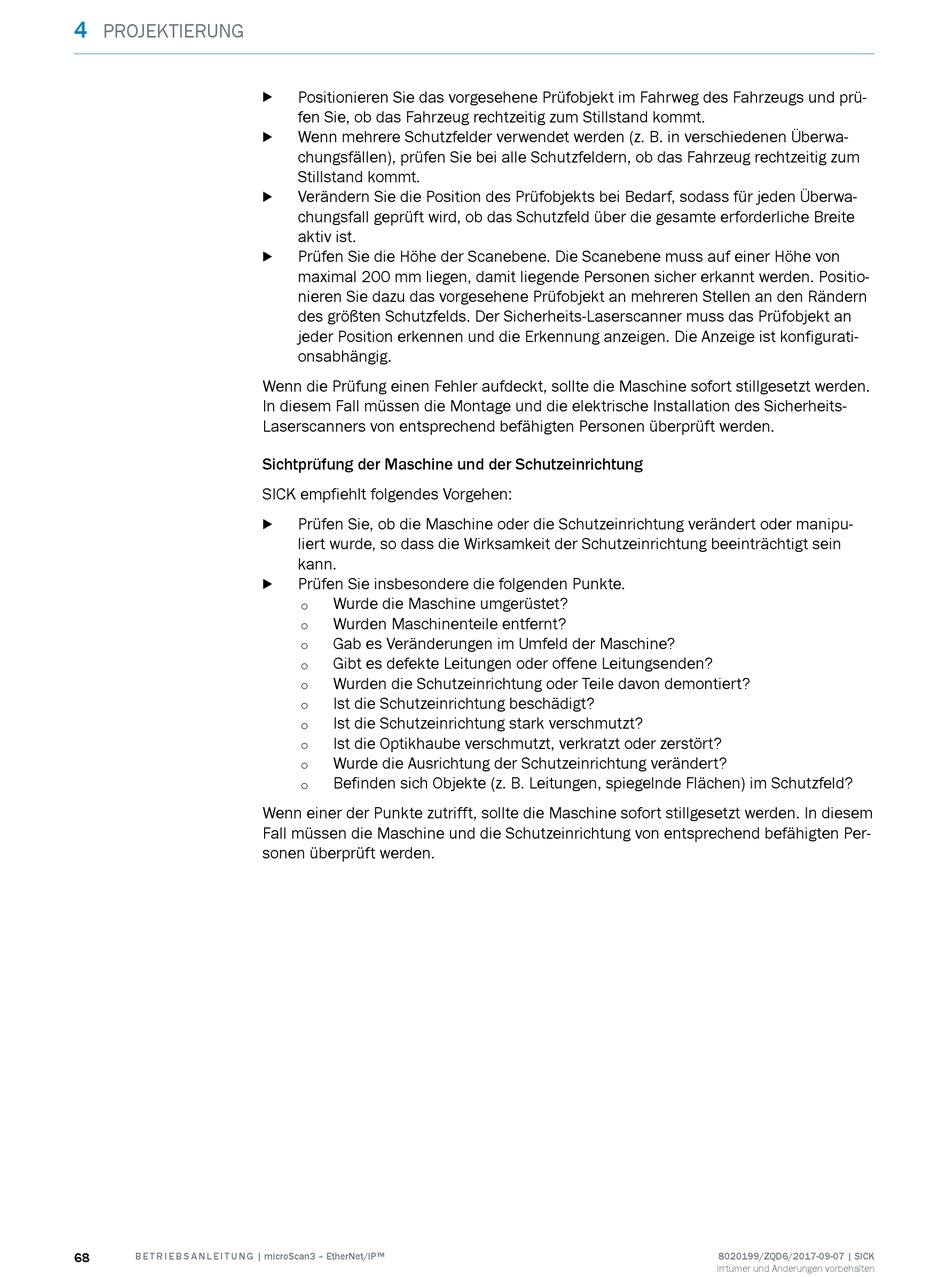

4
PROJEKTIERUNG
68 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Positionieren Sie das vorgesehene Prüfobjekt im Fahrweg des Fahrzeugs und prü‐
b
fen Sie, ob das Fahrzeug rechtzeitig zum Stillstand kommt.
Wenn mehrere Schutzfelder verwendet werden (z. B. in verschiedenen Überwa‐
b
chungsfällen), prüfen Sie bei alle Schutzfeldern, ob das Fahrzeug rechtzeitig zum
Stillstand kommt.
Verändern Sie die Position des Prüfobjekts bei Bedarf, sodass für jeden Überwa‐
b
chungsfall geprüft wird, ob das Schutzfeld über die gesamte erforderliche Breite
aktiv ist.
Prüfen Sie die Höhe der Scanebene. Die Scanebene muss auf einer Höhe von
b
maximal 200 mm liegen, damit liegende Personen sicher erkannt werden. Positio‐
nieren Sie dazu das vorgesehene Prüfobjekt an mehreren Stellen an den Rändern
des größten Schutzfelds. Der Sicherheits-Laserscanner muss das Prüfobjekt an
jeder Position erkennen und die Erkennung anzeigen. Die Anzeige ist konfigurati‐
onsabhängig.
Wenn die Prüfung einen Fehler aufdeckt, sollte die Maschine sofort stillgesetzt werden.
In diesem Fall müssen die Montage und die elektrische Installation des Sicherheits-
Laserscanners von entsprechend befähigten Personen überprüft werden.
Sichtprüfung der Maschine und der Schutzeinrichtung
SICK empfiehlt folgendes Vorgehen:
Prüfen Sie, ob die Maschine oder die Schutzeinrichtung verändert oder manipu‐
b
liert wurde, so dass die Wirksamkeit der Schutzeinrichtung beeinträchtigt sein
kann.
Prüfen Sie insbesondere die folgenden Punkte.
b
Wurde die Maschine umgerüstet?
°
Wurden Maschinenteile entfernt?
°
Gab es Veränderungen im Umfeld der Maschine?
°
Gibt es defekte Leitungen oder offene Leitungsenden?
°
Wurden die Schutzeinrichtung oder Teile davon demontiert?
°
Ist die Schutzeinrichtung beschädigt?
°
Ist die Schutzeinrichtung stark verschmutzt?
°
Ist die Optikhaube verschmutzt, verkratzt oder zerstört?
°
Wurde die Ausrichtung der Schutzeinrichtung verändert?
°
Befinden sich Objekte (z. B. Leitungen, spiegelnde Flächen) im Schutzfeld?
°
Wenn einer der Punkte zutrifft, sollte die Maschine sofort stillgesetzt werden. In diesem
Fall müssen die Maschine und die Schutzeinrichtung von entsprechend befähigten Per‐
sonen überprüft werden.
