SICK microScan3 EtherNet/IP Betriebsanleitung Seite 72

5
MONTAGE
72 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

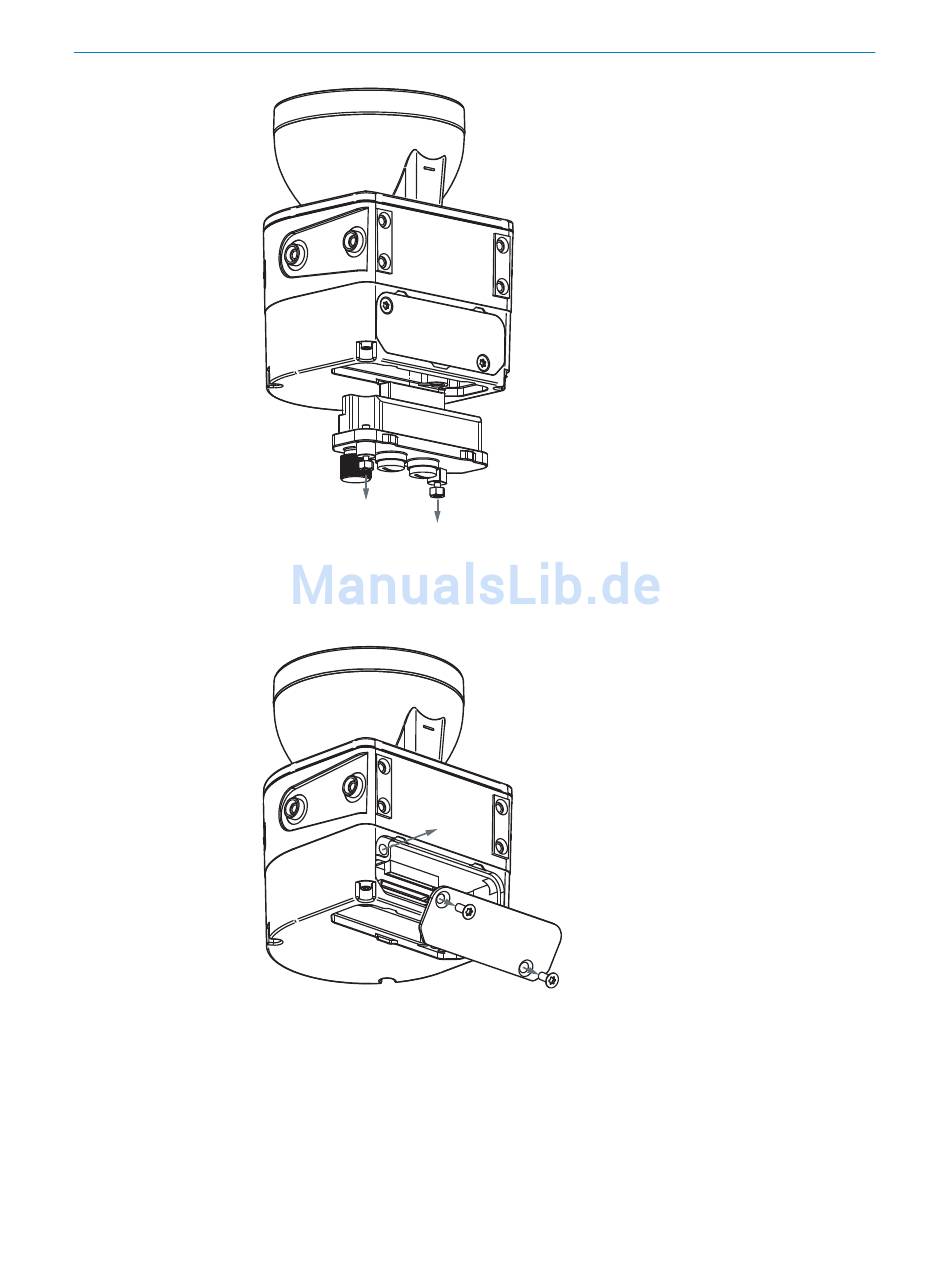

Abbildung 45: Systemstecker unten entfernen
3. Schrauben der Abdeckplatte an der Rückseite des Sicherheits-Laserscanners
lösen.
4. Abdeckplatte von der Rückseite des Sicherheits-Laserscanners abnehmen.
Abbildung 46: Abdeckplatte hinten entfernen
5. Systemstecker vorsichtig hinten in den Sicherheits-Laserscanner schieben.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm
7. Abdeckplatte auf die Unterseite des Sicherheits-Laserscanners stecken und
anschrauben. Anzugsdrehmoment: 2,25 Nm ... 2,75 Nm
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
