Tabelle 2: Feldarten und ihre Funktion
Schutzfeld
Sichere Abschal‐ Ja (PL d)
tung (gemäß ISO
13849-1)
Max. Reichweite 4,0 m oder 5,5 m
des microScan3 (variantenabhän‐
gig)
Verwendungs‐ Erkennung und
zweck Schutz von Perso‐
nen
Schutzfeld
Das Schutzfeld sichert den Gefahrbereich einer Maschine oder eines Fahrzeugs ab.
Sobald die berührungslos wirkende Schutzeinrichtung ein Objekt im Schutzfeld detek‐
tiert, schaltet sie die zugehörigen Sicherheitsausgänge in den AUS-Zustand. Dieses Sig‐
nal können nachgeschaltete Steuerelemente dazu verwenden, den Gefahr bringenden
Zustand zu beenden, z. B. die Maschine oder das Fahrzeug anzuhalten.

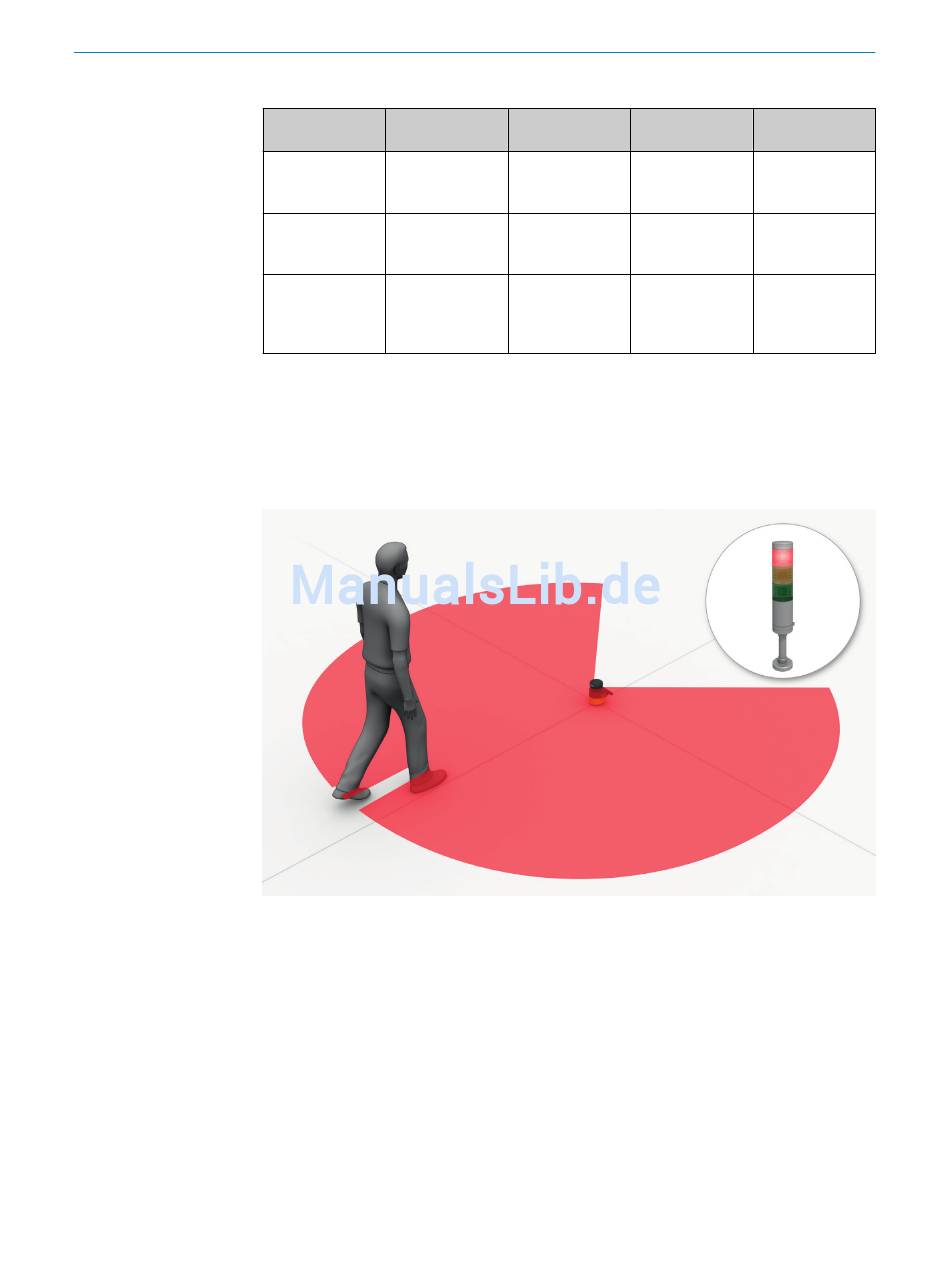

Abbildung 6: Schutzfeld, in diesem Dokument rot dargestellt
Referenzkonturfeld
Das Referenzkonturfeld überwacht eine Kontur der Umgebung. Der Sicherheits-Laser‐
scanner schaltet alle Sicherheitsausgänge in den AUS-Zustand, wenn eine Kontur nicht
den eingestellten Vorgaben entspricht, weil z. B. die Montagesituation des Sicherheits-
Laserscanners verändert wurde.
Nationale und internationale Normen fordern oder empfehlen, dass eine Referenzkon‐
tur überwacht wird, wenn der Sicherheits-Laserscanner im Vertikalbetrieb zur Gefahr‐
stellenabsicherung oder zur Zugangsabsicherung eingesetzt wird.
Das Referenzkonturfeld erkennt unbeabsichtigte und beabsichtigte Änderungen der
Position oder Ausrichtung des Sicherheits-Laserscanners. Unbeabsichtigte Änderungen
können z. B. durch Vibrationen entstehen. Beabsichtigte Änderungen sind z. B. gezielte
Manipulationen, um die Funktion des Sicherheits-Laserscanners außer Kraft zu setzen.
PRODUKTBESCHREIBUNG
Referenzkontur‐ Konturerken‐
feld nungsfeld
Ja (PL d) Ja (PL d)
4,0 m oder 5,5 m 4,0 m oder 5,5 m
(variantenabhän‐ (variantenabhän‐
gig) gig)
Manipulations‐ z. B. Türüberwa‐
schutz chung
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
3
Warnfeld
Nein
40 m
Funktionale Ver‐
wendung (keine
sicherheitsgerich‐
tete Verwendung)
