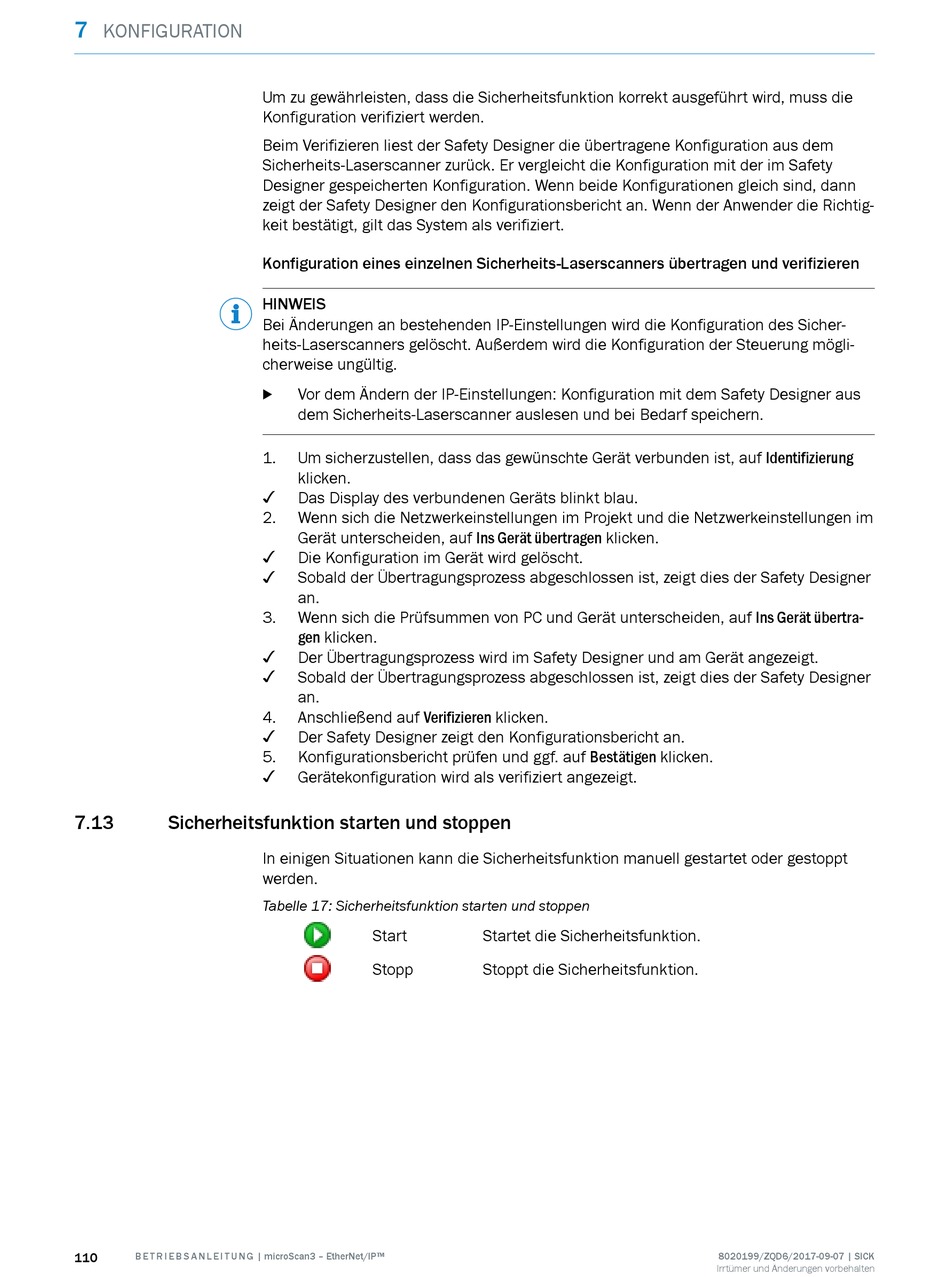

7
KONFIGURATION
7.13

Sicherheitsfunktion starten und stoppen

110 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Um zu gewährleisten, dass die Sicherheitsfunktion korrekt ausgeführt wird, muss die
Konfiguration verifiziert werden.
Beim Verifizieren liest der Safety Designer die übertragene Konfiguration aus dem
Sicherheits-Laserscanner zurück. Er vergleicht die Konfiguration mit der im Safety
Designer gespeicherten Konfiguration. Wenn beide Konfigurationen gleich sind, dann
zeigt der Safety Designer den Konfigurationsbericht an. Wenn der Anwender die Richtig‐
keit bestätigt, gilt das System als verifiziert.
Konfiguration eines einzelnen Sicherheits-Laserscanners übertragen und verifizieren
HINWEIS
Bei Änderungen an bestehenden IP-Einstellungen wird die Konfiguration des Sicher‐
heits-Laserscanners gelöscht. Außerdem wird die Konfiguration der Steuerung mögli‐
cherweise ungültig.
Vor dem Ändern der IP-Einstellungen: Konfiguration mit dem Safety Designer aus
b
dem Sicherheits-Laserscanner auslesen und bei Bedarf speichern.
1. Um sicherzustellen, dass das gewünschte Gerät verbunden ist, auf Identifizierung
klicken.
✓
Das Display des verbundenen Geräts blinkt blau.
2. Wenn sich die Netzwerkeinstellungen im Projekt und die Netzwerkeinstellungen im
Gerät unterscheiden, auf Ins Gerät übertragen klicken.
✓
Die Konfiguration im Gerät wird gelöscht.
✓
Sobald der Übertragungsprozess abgeschlossen ist, zeigt dies der Safety Designer
an.
3. Wenn sich die Prüfsummen von PC und Gerät unterscheiden, auf Ins Gerät übertra‐
gen klicken.
✓
Der Übertragungsprozess wird im Safety Designer und am Gerät angezeigt.
✓
Sobald der Übertragungsprozess abgeschlossen ist, zeigt dies der Safety Designer
an.
4. Anschließend auf Verifizieren klicken.
✓
Der Safety Designer zeigt den Konfigurationsbericht an.
5. Konfigurationsbericht prüfen und ggf. auf Bestätigen klicken.
✓
Gerätekonfiguration wird als verifiziert angezeigt.
In einigen Situationen kann die Sicherheitsfunktion manuell gestartet oder gestoppt
werden.
Tabelle 17: Sicherheitsfunktion starten und stoppen
Start
Stopp
Startet die Sicherheitsfunktion.
Stoppt die Sicherheitsfunktion.
