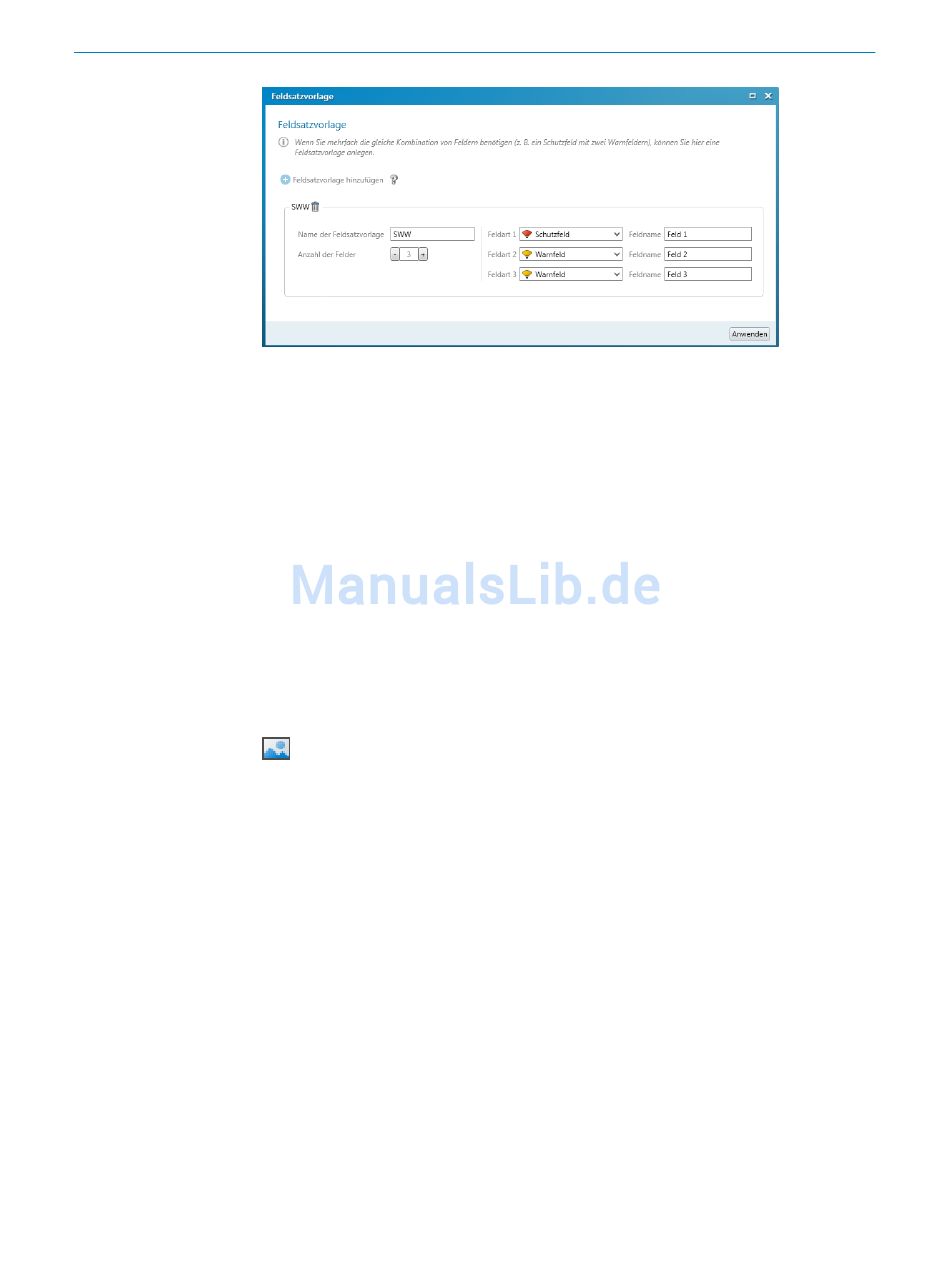

Abbildung 61: Feldsatzvorlage
Feldsatzvorlage erstellen
1. Auf Feldsatzvorlage hinzufügen klicken.
2. Name der Vorlage eingeben.
3. Anzahl der Felder bestimmen.
✓
Für jedes Feld wird ein Auswahlfeld eingeblendet.
4. Feldarten der Felder auswählen.
5. Feldnamen eingeben.
6. Auf Anwenden klicken.
✓
Die Feldsatzvorlage wird gespeichert.
Sie können ein Hintergrundbild für den Feldeditor auswählen. Z. B. kann die Draufsicht
der abzusichernden Maschine als Vorlage dienen.
Das Hintergrundbild wird in der Projektdatei auf dem PC gespeichert. Es wird nicht ins
Gerät übertragen.
Sie wählen ein Hintergrundbild mit dem Werkzeug Hintergrundbild bearbeiten.
Der Safety Designer unterstützt folgende Dateiformate: BMP, JPG, PNG.
