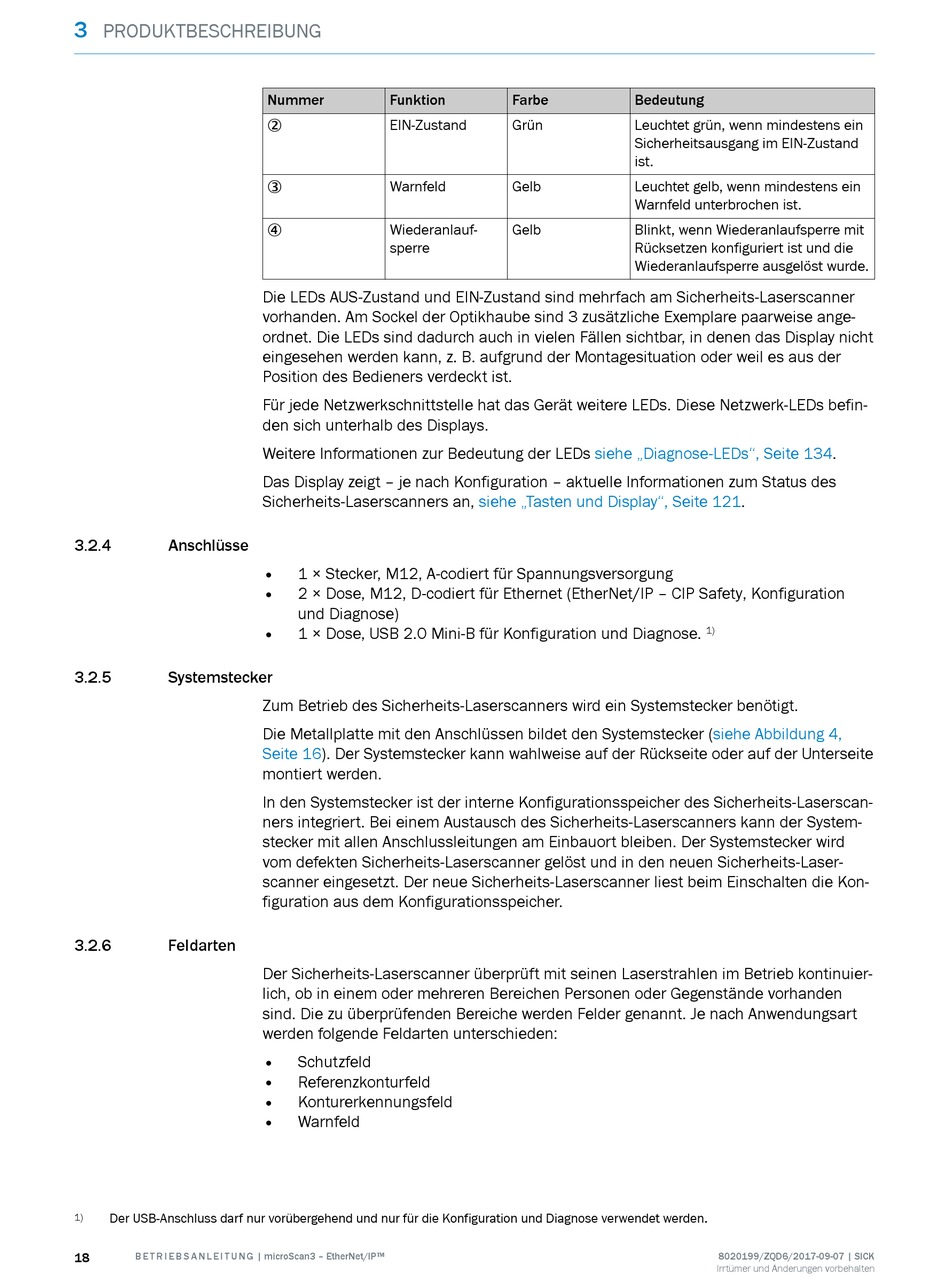

3.2.4 Anschlüsse
3.2.5

Systemstecker

3.2.6

Feldarten

Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose verwendet werden.
1)
18 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Nummer Funktion
EIN-Zustand
2
Warnfeld
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Sicherheits-Laserscanner
vorhanden. Am Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise ange‐
ordnet. Die LEDs sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht
eingesehen werden kann, z. B. aufgrund der Montagesituation oder weil es aus der
Position des Bedieners verdeckt ist.
Für jede Netzwerkschnittstelle hat das Gerät weitere LEDs. Diese Netzwerk-LEDs befin‐
den sich unterhalb des Displays.
Weitere Informationen zur Bedeutung der LEDs
Das Display zeigt – je nach Konfiguration – aktuelle Informationen zum Status des
Sicherheits-Laserscanners an,
• 1 × Stecker, M12, A-codiert für Spannungsversorgung
• 2 × Dose, M12, D-codiert für Ethernet (EtherNet/IP – CIP Safety, Konfiguration
und Diagnose)
• 1 × Dose, USB 2.0 Mini-B für Konfiguration und Diagnose.
Zum Betrieb des Sicherheits-Laserscanners wird ein Systemstecker benötigt.
Die Metallplatte mit den Anschlüssen bildet den Systemstecker
Seite 16). Der Systemstecker kann wahlweise auf der Rückseite oder auf der Unterseite
montiert werden.
In den Systemstecker ist der interne Konfigurationsspeicher des Sicherheits-Laserscan‐
ners integriert. Bei einem Austausch des Sicherheits-Laserscanners kann der System‐
stecker mit allen Anschlussleitungen am Einbauort bleiben. Der Systemstecker wird
vom defekten Sicherheits-Laserscanner gelöst und in den neuen Sicherheits-Laser‐
scanner eingesetzt. Der neue Sicherheits-Laserscanner liest beim Einschalten die Kon‐
figuration aus dem Konfigurationsspeicher.
Der Sicherheits-Laserscanner überprüft mit seinen Laserstrahlen im Betrieb kontinuier‐
lich, ob in einem oder mehreren Bereichen Personen oder Gegenstände vorhanden
sind. Die zu überprüfenden Bereiche werden Felder genannt. Je nach Anwendungsart
werden folgende Feldarten unterschieden:
•
Schutzfeld
•
Referenzkonturfeld
•
Konturerkennungsfeld
•
Warnfeld
Farbe Bedeutung
Grün Leuchtet grün, wenn mindestens ein
Sicherheitsausgang im EIN-Zustand
ist.
Gelb Leuchtet gelb, wenn mindestens ein
Warnfeld unterbrochen ist.
Gelb Blinkt, wenn Wiederanlaufsperre mit
Rücksetzen konfiguriert ist und die
Wiederanlaufsperre ausgelöst wurde.
siehe „Diagnose-LEDs", Seite
siehe „Tasten und Display", Seite
134.
121.
1)
(siehe Abbildung 4,
