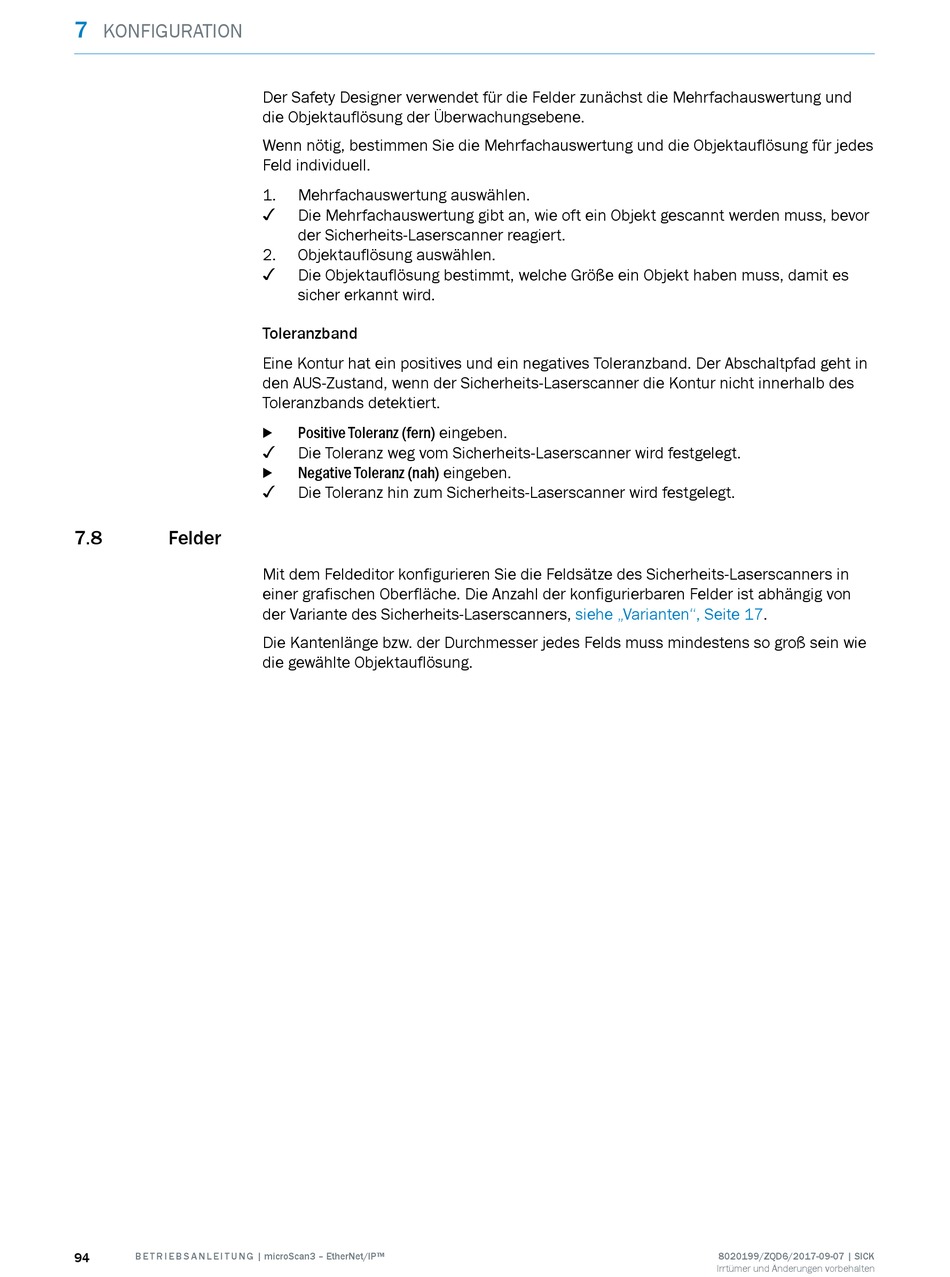

7
KONFIGURATION
7.8

Felder

94 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Der Safety Designer verwendet für die Felder zunächst die Mehrfachauswertung und
die Objektauflösung der Überwachungsebene.
Wenn nötig, bestimmen Sie die Mehrfachauswertung und die Objektauflösung für jedes
Feld individuell.
1. Mehrfachauswertung auswählen.
✓
Die Mehrfachauswertung gibt an, wie oft ein Objekt gescannt werden muss, bevor
der Sicherheits-Laserscanner reagiert.
2. Objektauflösung auswählen.
✓
Die Objektauflösung bestimmt, welche Größe ein Objekt haben muss, damit es
sicher erkannt wird.
Toleranzband
Eine Kontur hat ein positives und ein negatives Toleranzband. Der Abschaltpfad geht in
den AUS-Zustand, wenn der Sicherheits-Laserscanner die Kontur nicht innerhalb des
Toleranzbands detektiert.
Positive Toleranz (fern) eingeben.
b
✓
Die Toleranz weg vom Sicherheits-Laserscanner wird festgelegt.
Negative Toleranz (nah) eingeben.
b
✓
Die Toleranz hin zum Sicherheits-Laserscanner wird festgelegt.
Mit dem Feldeditor konfigurieren Sie die Feldsätze des Sicherheits-Laserscanners in
einer grafischen Oberfläche. Die Anzahl der konfigurierbaren Felder ist abhängig von
der Variante des Sicherheits-Laserscanners,
Die Kantenlänge bzw. der Durchmesser jedes Felds muss mindestens so groß sein wie
die gewählte Objektauflösung.
siehe „Varianten", Seite 17.
