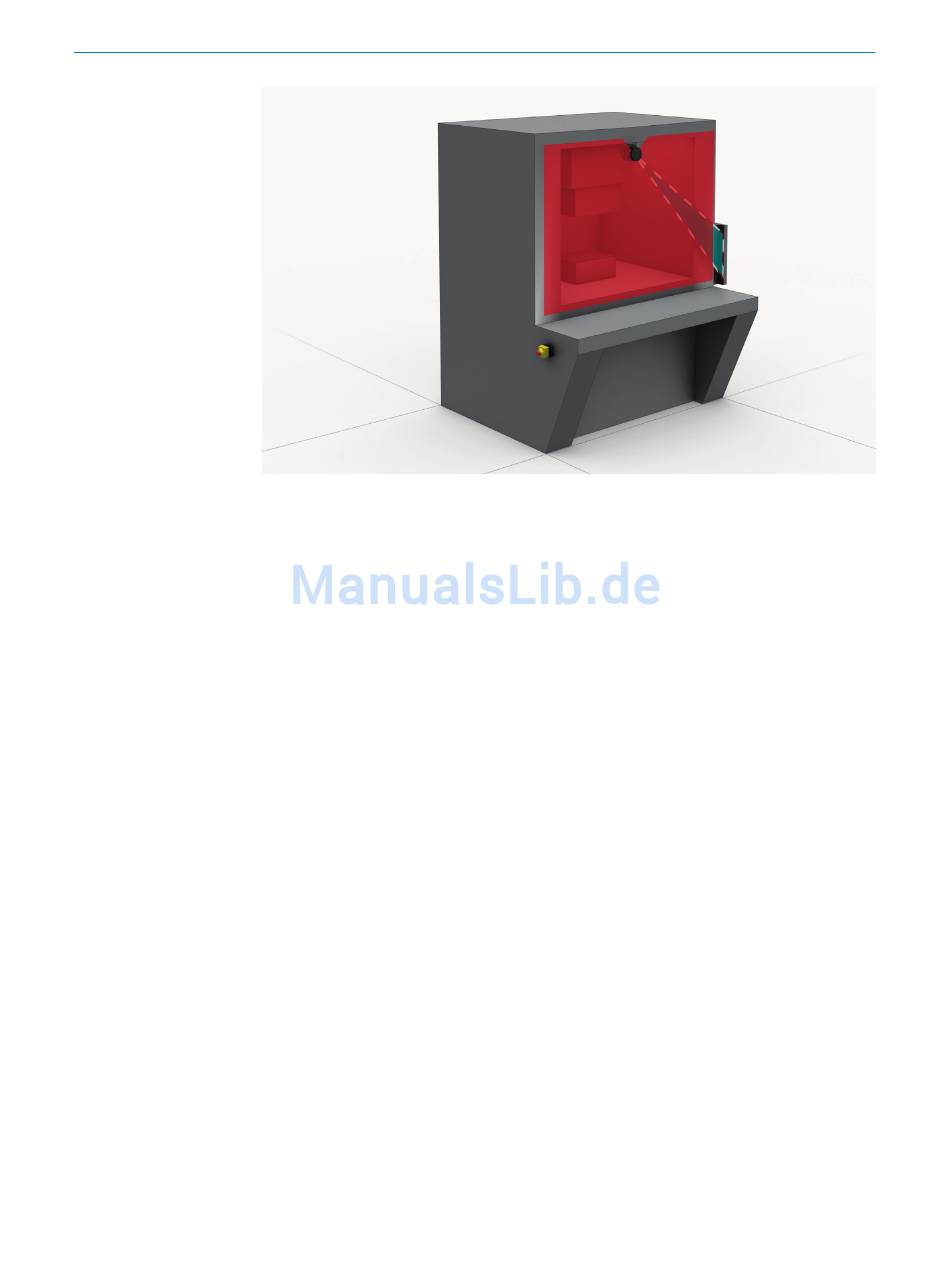

Abbildung 7: Referenzkonturfeld, in diesem Dokument blaugrün dargestellt
Konturerkennungsfeld
Das Konturerkennungsfeld überwacht eine Kontur der Umgebung. Der Sicherheits-
Laserscanner schaltet die zugehörigen Sicherheitsausgänge in den AUS-Zustand, wenn
eine Kontur nicht den eingestellten Vorgaben entspricht, weil z. B. eine Türe oder
Klappe geöffnet ist.
Das Konturerkennungsfeld dient der Erkennung von Änderungen in der Umgebung und
schaltet nur die im aktuellen Überwachungsfall dafür vorgehesenen Ausgänge. Im
Gegensatz dazu dient das Referenzkonturfeld der Erkennung von Änderungen am
Sicherheits-Laserscanner und schaltet alle Sicherheitsausgänge.
Warnfeld
Das Warnfeld überwacht größere Bereiche als das Schutzfeld. Mit dem Warnfeld kön‐
nen einfache Schaltfunktionen ausgelöst werden, z. B. kann bei Annäherung einer Per‐
son eine Warnleuchte oder ein akustisches Signal ausgelöst werden, noch bevor die
Person das Schutzfeld betritt.
Das Warnfeld darf nicht für sicherheitsgerichtete Aufgaben verwendet werden.
