STÖRUNGSBEHEBUNG
138 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

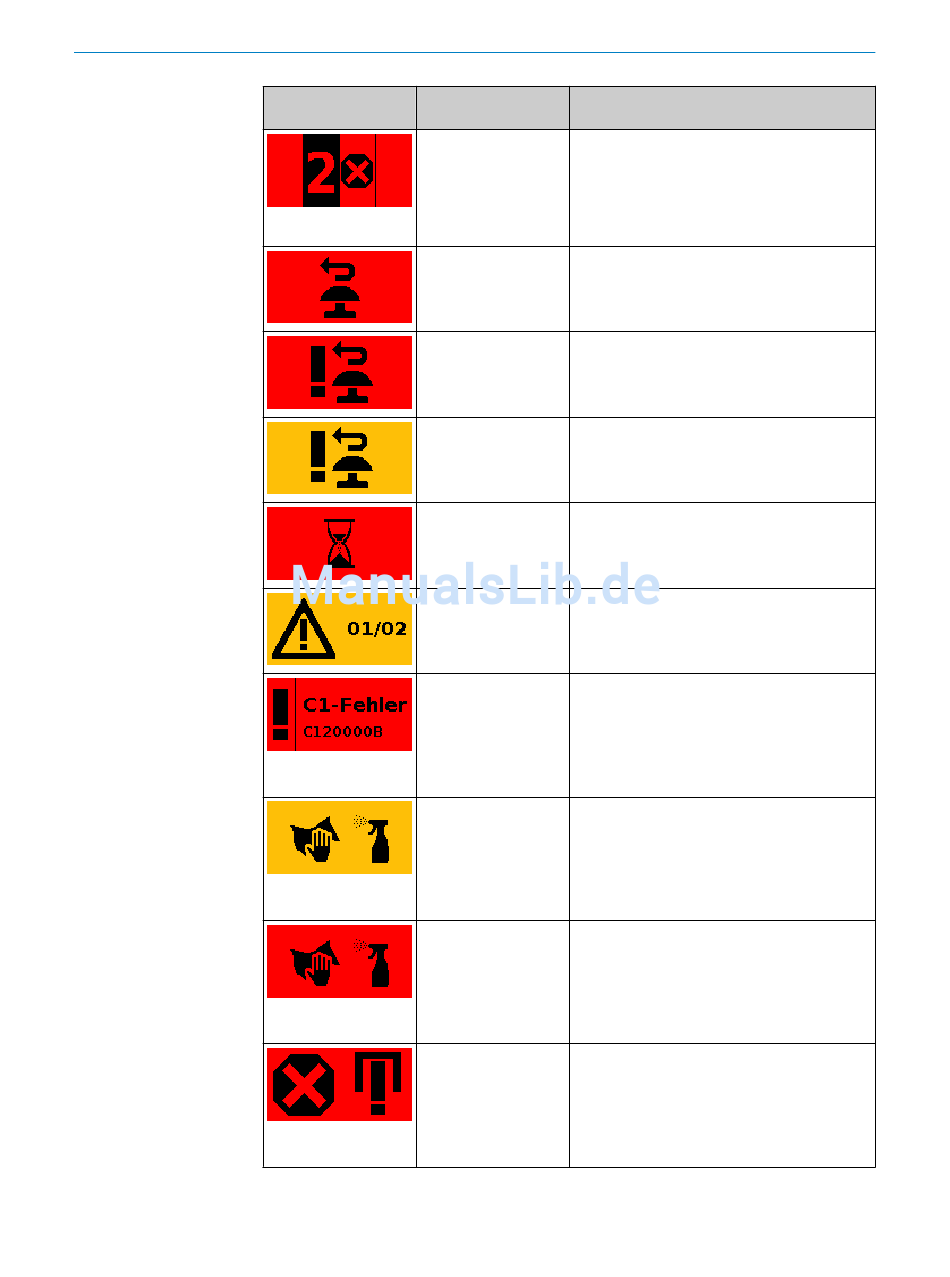

Anzeige Gerät oder Konfigura‐
tion
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit
automatischem Wie‐
deranlauf nach Zeit
Konfiguration mit min‐
destens einem Warn‐
feld
Alle Geräte und Konfi‐
gurationen
Anzeige blinkt
Alle Geräte und Konfi‐
gurationen
Anzeige blinkt
Alle Geräte und Konfi‐
gurationen
Anzeige blinkt
Konfiguration mit
Referenzkonturfeld
Anzeige blinkt
Bedeutung
Abschaltpfade, in denen kein Schutzfeld liegt,
sind nicht markiert. Der zugehörige Sicher‐
heitsausgang ist im AUS-Zustand.
Ein nicht sicherheitsgerichteter Ausgang kann
dennoch im EIN-Zustand sein, z. B. bei einem
freien Warnfeld.
Schutzfeld ist frei, Rücksetzen kann erfolgen.
Rücksetztaste gedrückt. Sicherheitsausgang
im AUS-Zustand.
Rücksetztaste gedrückt. Sicherheitsausgang
im EIN-Zustand.
Schutzfeld ist frei, konfigurierte Zeit bis zum
Wiederanlauf läuft ab.
Warnfeld unterbrochen (linke Zahl: Anzahl der
unterbrochenen Warnfelder, rechte Zahl:
Anzahl der Warnfelder im aktuellen Überwa‐
chungsfall).
Fehler. Alle Sicherheitsausgänge im AUS-
Zustand. Weitere Informationen:
anzeige", Seite 141.
Verschmutzungswarnung. Prüfen Sie die Optik‐
haube auf Beschädigungen. Reinigen Sie die
Optikhaube.
Verschmutzungsfehler. Alle Sicherheitsaus‐
gänge im AUS-Zustand. Prüfen Sie die Optik‐
haube auf Beschädigungen. Reinigen Sie die
Optikhaube.
Manipulationsschutz. Der Sicherheits-Laser‐
scanner erkennt im eingestellten Toleranzband
des Referenzkonturfelds keine Kontur. Alle
Sicherheitsausgänge im AUS-Zustand.
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
siehe „Fehler‐
