HINWEIS
Wenn Sie den Befestigungssatz 2b verwenden und den Systemstecker mit gewinkelten
Steckverbindern auf der Rückseite des Sicherheits-Laserscanners montieren, dann
wird folgende Montagereihenfolge empfohlen:
1. Halteplatte und Ausrichtwinkel an der Montagefläche montieren.
2. Leitungen mit M12-Steckverbindern am Systemstecker montieren und Leitungen
verlegen.
3. Befestigungswinkel und Sicherheits-Laserscanner am Ausrichtwinkel montieren.
4. Systemstecker am Sicherheits-Laserscanner montieren.
Benötigtes Werkzeug:
• Schraubenschlüssel Innensechsrund TX20
5
7
1
2

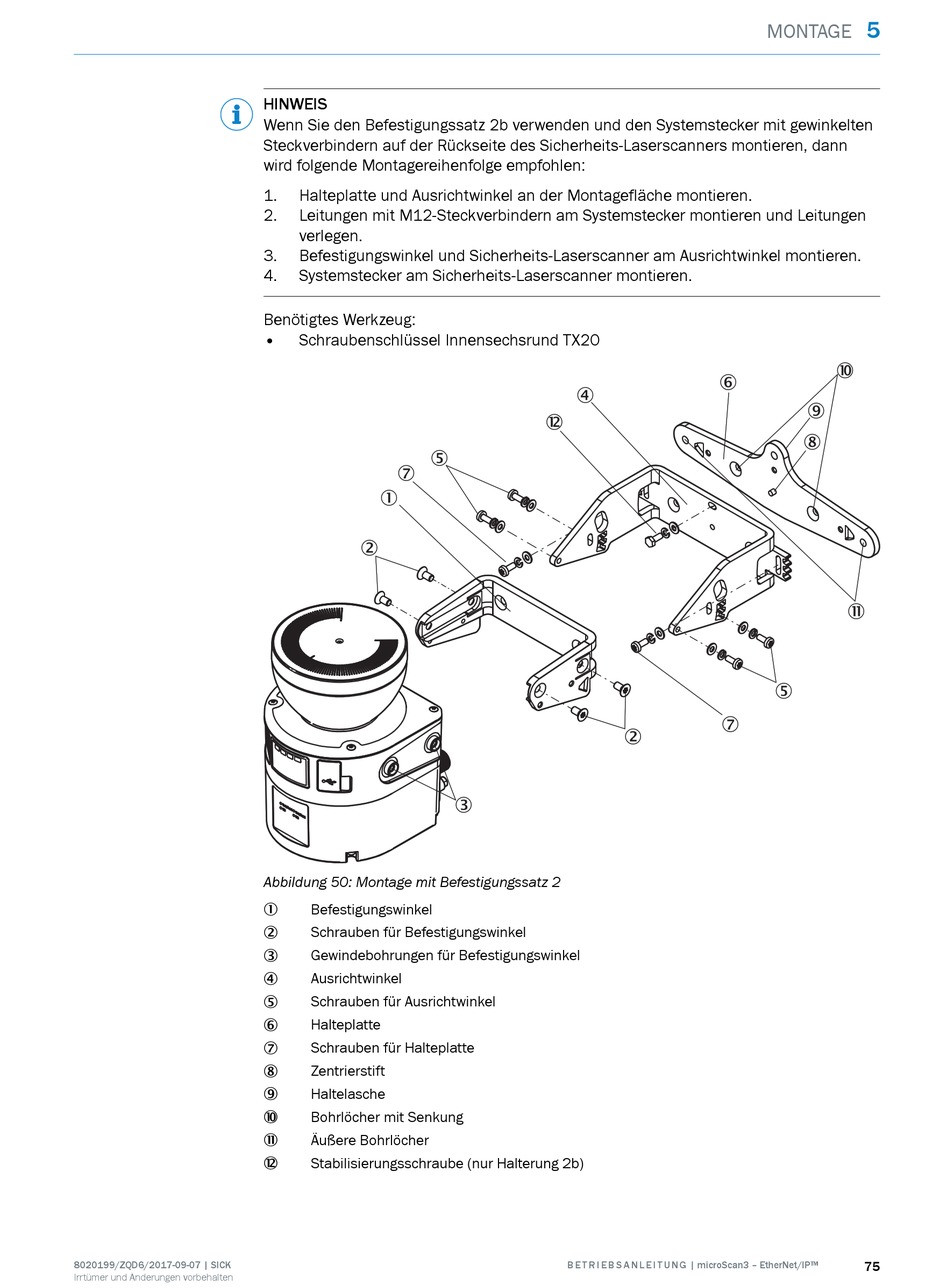

Abbildung 50: Montage mit Befestigungssatz 2
Befestigungswinkel
1
Schrauben für Befestigungswinkel
2
Gewindebohrungen für Befestigungswinkel
3
Ausrichtwinkel
4
Schrauben für Ausrichtwinkel
5
Halteplatte
6
Schrauben für Halteplatte
7
Zentrierstift
8
Haltelasche
9
Bohrlöcher mit Senkung
ß
Äußere Bohrlöcher
à
Stabilisierungsschraube (nur Halterung 2b)
á
4
á
2
3
