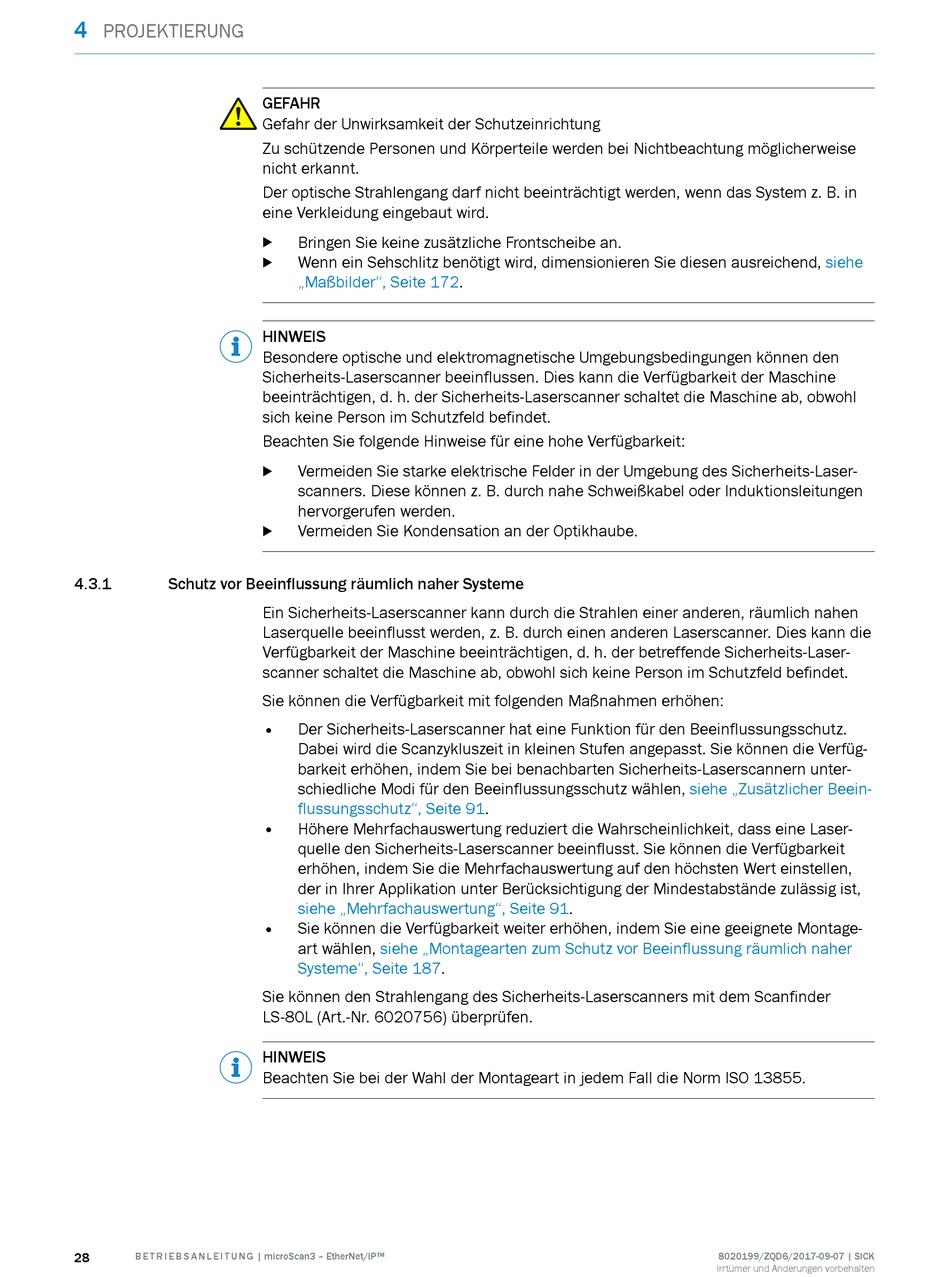

4
PROJEKTIERUNG
4.3.1 Schutz vor Beeinflussung räumlich naher Systeme
28 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der optische Strahlengang darf nicht beeinträchtigt werden, wenn das System z. B. in
eine Verkleidung eingebaut wird.
Bringen Sie keine zusätzliche Frontscheibe an.
b
Wenn ein Sehschlitz benötigt wird, dimensionieren Sie diesen ausreichend,
b
„Maßbilder", Seite 172.
HINWEIS
Besondere optische und elektromagnetische Umgebungsbedingungen können den
Sicherheits-Laserscanner beeinflussen. Dies kann die Verfügbarkeit der Maschine
beeinträchtigen, d. h. der Sicherheits-Laserscanner schaltet die Maschine ab, obwohl
sich keine Person im Schutzfeld befindet.
Beachten Sie folgende Hinweise für eine hohe Verfügbarkeit:
Vermeiden Sie starke elektrische Felder in der Umgebung des Sicherheits-Laser‐
b
scanners. Diese können z. B. durch nahe Schweißkabel oder Induktionsleitungen
hervorgerufen werden.
Vermeiden Sie Kondensation an der Optikhaube.
b
Ein Sicherheits-Laserscanner kann durch die Strahlen einer anderen, räumlich nahen
Laserquelle beeinflusst werden, z. B. durch einen anderen Laserscanner. Dies kann die
Verfügbarkeit der Maschine beeinträchtigen, d. h. der betreffende Sicherheits-Laser‐
scanner schaltet die Maschine ab, obwohl sich keine Person im Schutzfeld befindet.
Sie können die Verfügbarkeit mit folgenden Maßnahmen erhöhen:
•
Der Sicherheits-Laserscanner hat eine Funktion für den Beeinflussungsschutz.
Dabei wird die Scanzykluszeit in kleinen Stufen angepasst. Sie können die Verfüg‐
barkeit erhöhen, indem Sie bei benachbarten Sicherheits-Laserscannern unter‐
schiedliche Modi für den Beeinflussungsschutz wählen,
flussungsschutz", Seite
• Höhere Mehrfachauswertung reduziert die Wahrscheinlichkeit, dass eine Laser‐
quelle den Sicherheits-Laserscanner beeinflusst. Sie können die Verfügbarkeit
erhöhen, indem Sie die Mehrfachauswertung auf den höchsten Wert einstellen,
der in Ihrer Applikation unter Berücksichtigung der Mindestabstände zulässig ist,
siehe „Mehrfachauswertung", Seite
• Sie können die Verfügbarkeit weiter erhöhen, indem Sie eine geeignete Montage‐
art wählen, siehe „Montagearten zum Schutz vor Beeinflussung räumlich naher
Systeme", Seite 187.
Sie können den Strahlengang des Sicherheits-Laserscanners mit dem Scanfinder
LS-80L (Art.-Nr. 6020756) überprüfen.
HINWEIS
Beachten Sie bei der Wahl der Montageart in jedem Fall die Norm ISO 13855.
91.
91.
siehe
siehe „Zusätzlicher Beein‐
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
