KONFIGURATION
7.8.4 Einstellungen für den Feldeditor
100 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

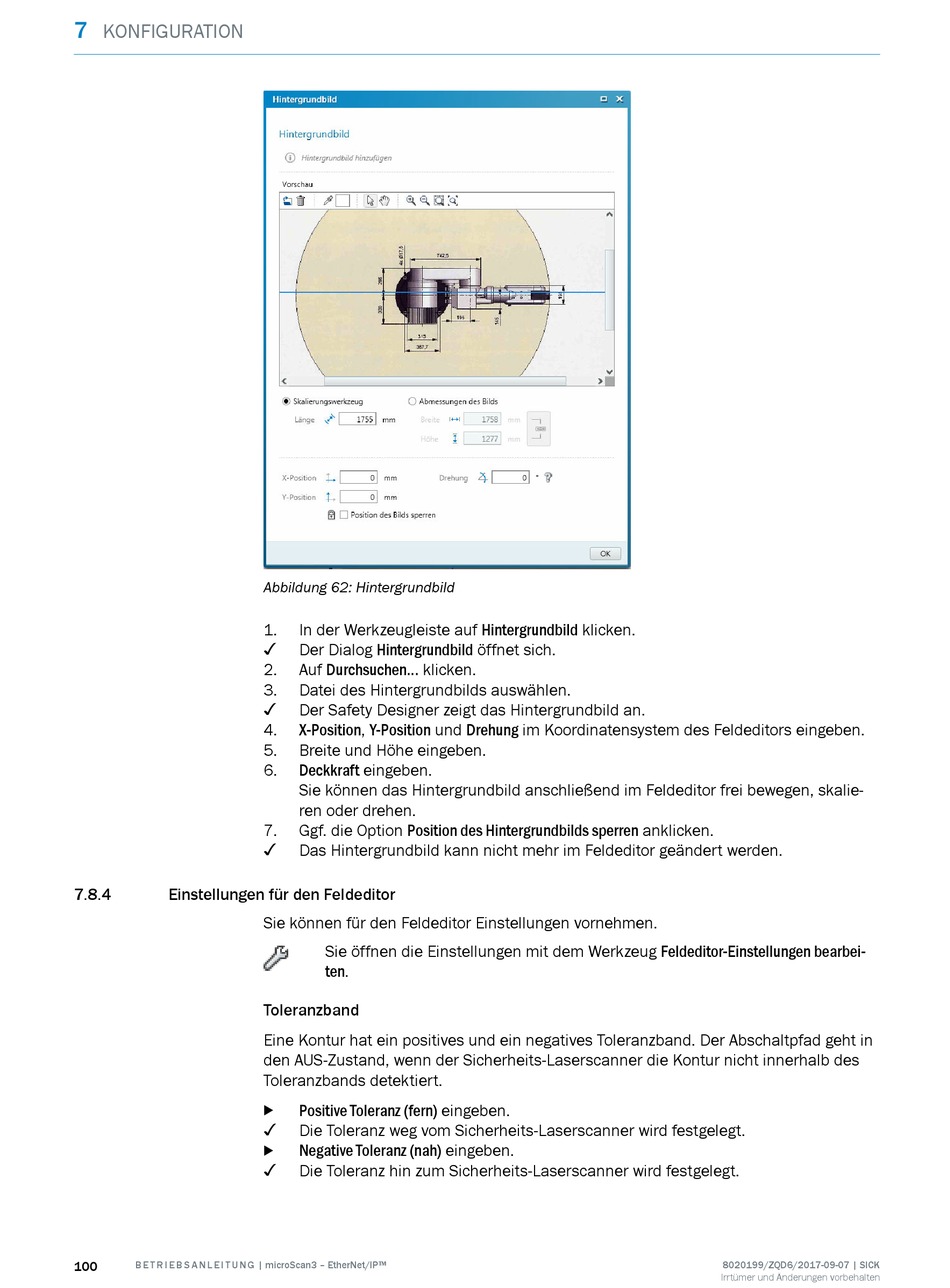

Abbildung 62: Hintergrundbild
1. In der Werkzeugleiste auf Hintergrundbild klicken.
✓
Der Dialog Hintergrundbild öffnet sich.
2. Auf Durchsuchen... klicken.
3. Datei des Hintergrundbilds auswählen.
✓
Der Safety Designer zeigt das Hintergrundbild an.
4. X-Position, Y-Position und Drehung im Koordinatensystem des Feldeditors eingeben.
5. Breite und Höhe eingeben.
6. Deckkraft eingeben.
Sie können das Hintergrundbild anschließend im Feldeditor frei bewegen, skalie‐
ren oder drehen.
7. Ggf. die Option Position des Hintergrundbilds sperren anklicken.
✓
Das Hintergrundbild kann nicht mehr im Feldeditor geändert werden.
Sie können für den Feldeditor Einstellungen vornehmen.
Sie öffnen die Einstellungen mit dem Werkzeug Feldeditor-Einstellungen bearbei‐
ten.
Toleranzband
Eine Kontur hat ein positives und ein negatives Toleranzband. Der Abschaltpfad geht in
den AUS-Zustand, wenn der Sicherheits-Laserscanner die Kontur nicht innerhalb des
Toleranzbands detektiert.
Positive Toleranz (fern) eingeben.
b
✓
Die Toleranz weg vom Sicherheits-Laserscanner wird festgelegt.
Negative Toleranz (nah) eingeben.
b
✓
Die Toleranz hin zum Sicherheits-Laserscanner wird festgelegt.
