10
INSTANDHALTUNG
132 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungs‐
b
steckverbinder oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
WICHTIG
Systemstecker vorsichtig aufstecken.
Keine Gewalt anwenden.
Bei zu großem Kraftaufwand können die Kontakte abbrechen oder sich verbiegen.
Systemstecker tauschen
Benötigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX20
Vorgehen:
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. M12-Steckverbinder vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheits-Laserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heits-Laserscanner entfernen.

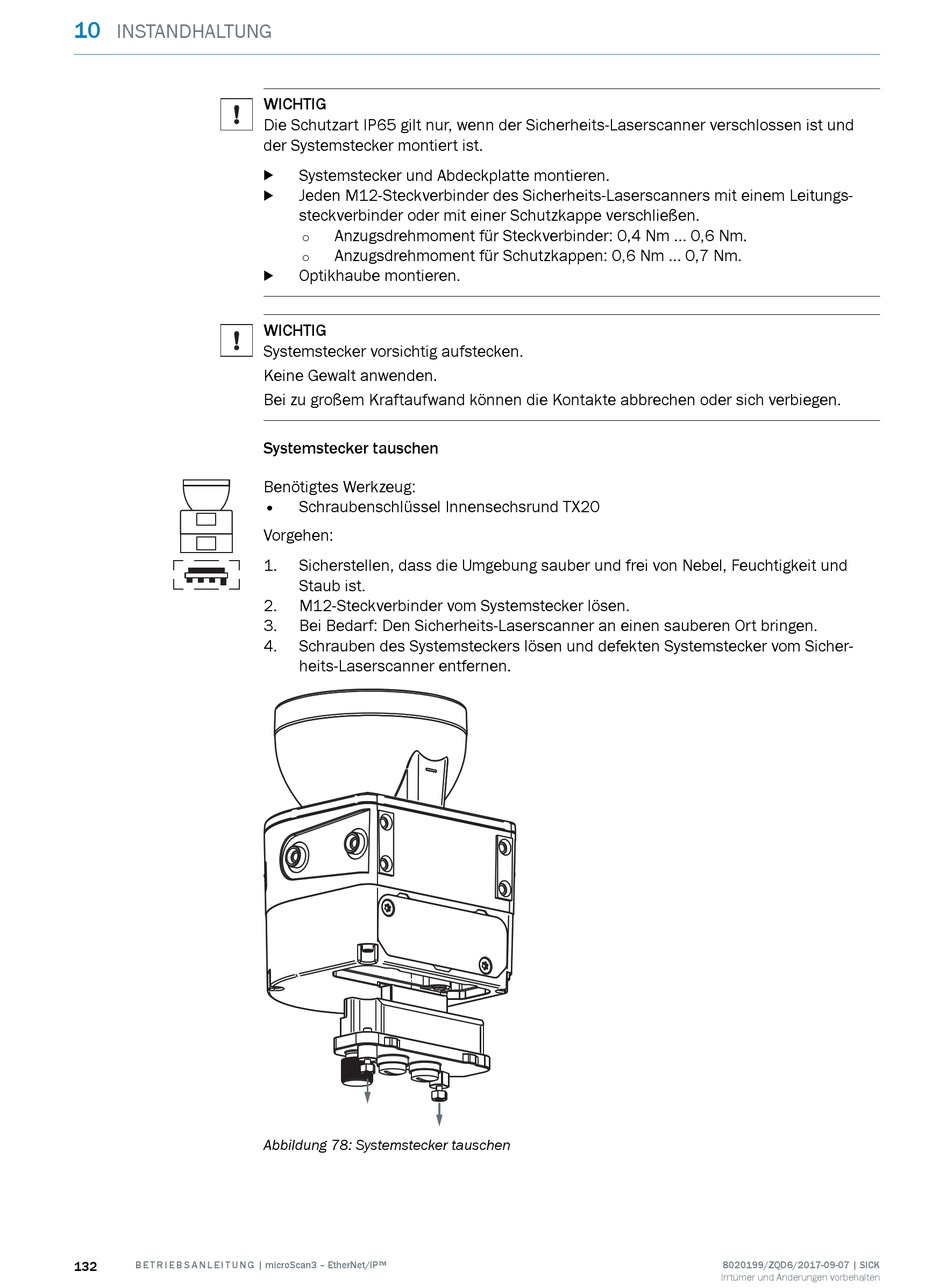

Abbildung 78: Systemstecker tauschen
