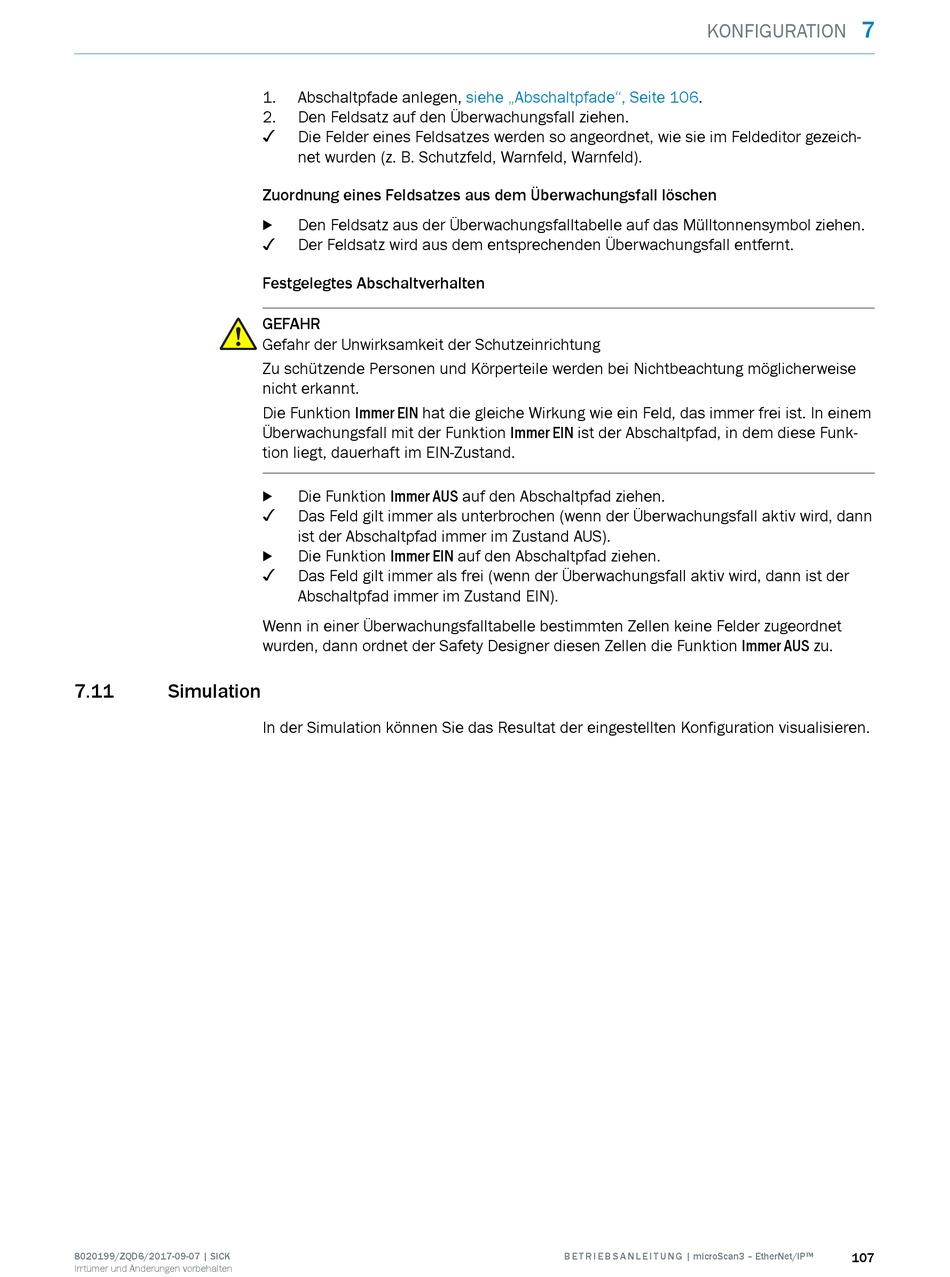

1. Abschaltpfade anlegen,
2. Den Feldsatz auf den Überwachungsfall ziehen.
✓
Die Felder eines Feldsatzes werden so angeordnet, wie sie im Feldeditor gezeich‐
net wurden (z. B. Schutzfeld, Warnfeld, Warnfeld).
Zuordnung eines Feldsatzes aus dem Überwachungsfall löschen
Den Feldsatz aus der Überwachungsfalltabelle auf das Mülltonnensymbol ziehen.
b
✓
Der Feldsatz wird aus dem entsprechenden Überwachungsfall entfernt.
Festgelegtes Abschaltverhalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Die Funktion Immer EIN hat die gleiche Wirkung wie ein Feld, das immer frei ist. In einem
Überwachungsfall mit der Funktion Immer EIN ist der Abschaltpfad, in dem diese Funk‐
tion liegt, dauerhaft im EIN-Zustand.
Die Funktion Immer AUS auf den Abschaltpfad ziehen.
b
✓
Das Feld gilt immer als unterbrochen (wenn der Überwachungsfall aktiv wird, dann
ist der Abschaltpfad immer im Zustand AUS).
Die Funktion Immer EIN auf den Abschaltpfad ziehen.
b
✓
Das Feld gilt immer als frei (wenn der Überwachungsfall aktiv wird, dann ist der
Abschaltpfad immer im Zustand EIN).
Wenn in einer Überwachungsfalltabelle bestimmten Zellen keine Felder zugeordnet
wurden, dann ordnet der Safety Designer diesen Zellen die Funktion Immer AUS zu.
In der Simulation können Sie das Resultat der eingestellten Konfiguration visualisieren.
siehe „Abschaltpfade", Seite
