SICK microScan3 Montageanleitung

Mounting instructions: Adapter plate microScan3 to S3000 (Part. No. 2085553)
Montageanleitung: Adapterplatte microScan3 zu S3000 (Mat. Nr. 2085553)
EN
Adapter plate for replacement of the S3000 with
the microScan3, which is used in conjunction with
mounting kit 1 (2015623) or Heavy-duty mount-
ing kit (2080350) of S3000. For mounting the
microScan3 on the adapter plate, mounting kit 1a
(2073851) for microScan3 is required.
With the use of the adapter plate the scan plane
of the microscan3 is identical to the scan plane of
the replaced S3000.
The installation of the microScan3 is possible in

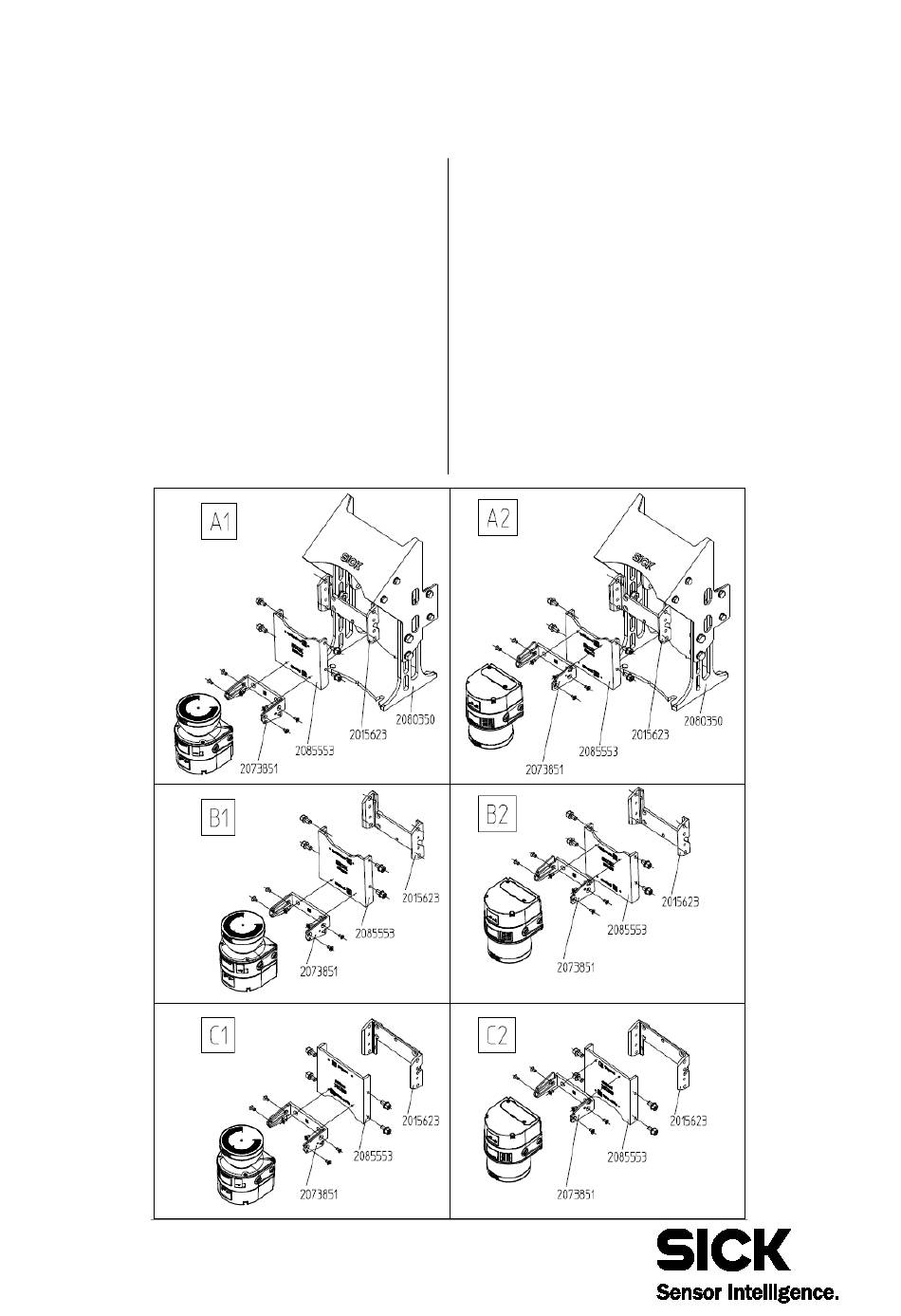

standard orientation (see fig. A1 & B1 & C1) or
upside down (see fig. A2 & B2 & C2).
