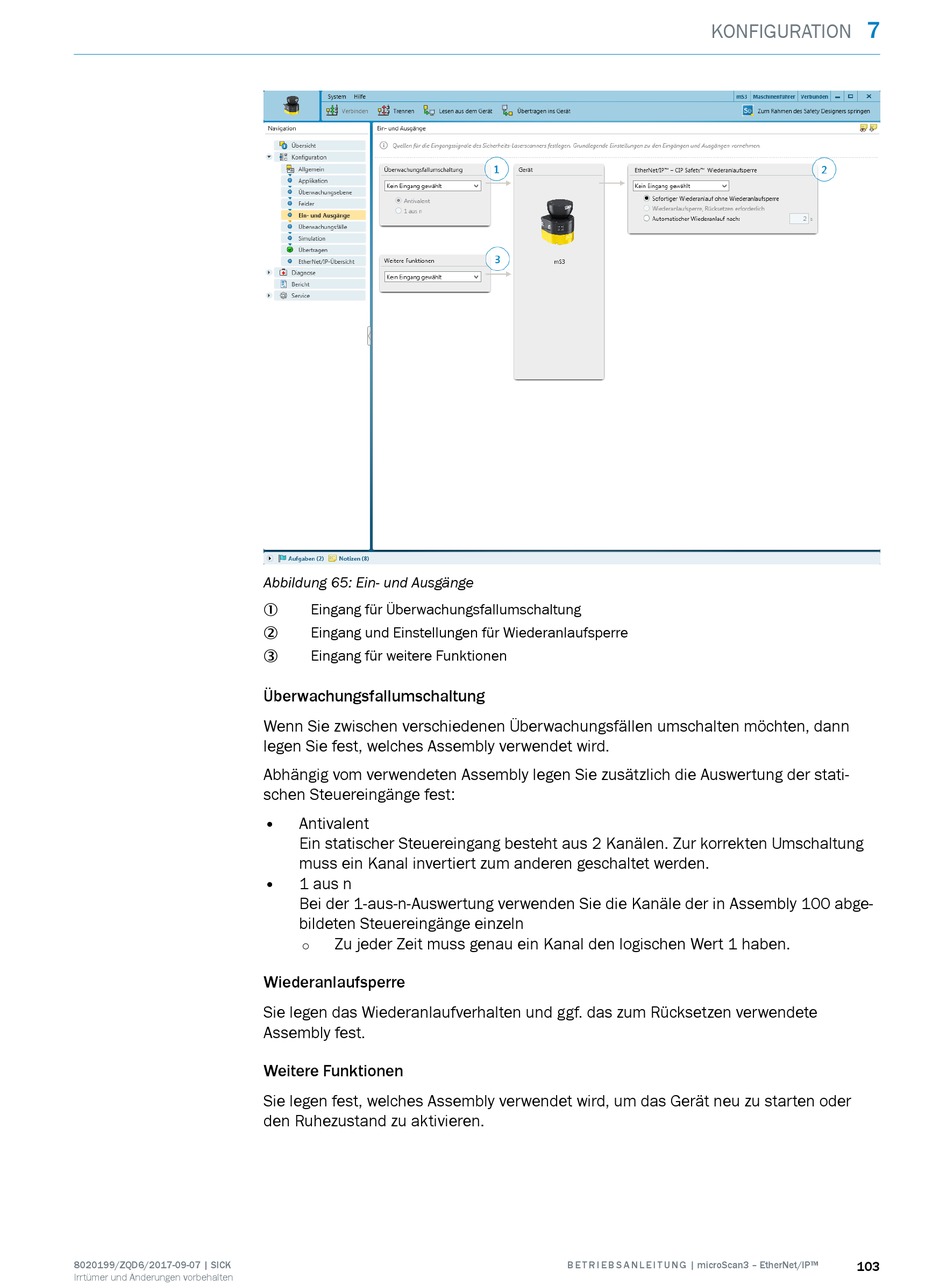

Abbildung 65: Ein- und Ausgänge
Eingang für Überwachungsfallumschaltung
1
Eingang und Einstellungen für Wiederanlaufsperre
2
Eingang für weitere Funktionen
3
Überwachungsfallumschaltung
Wenn Sie zwischen verschiedenen Überwachungsfällen umschalten möchten, dann
legen Sie fest, welches Assembly verwendet wird.
Abhängig vom verwendeten Assembly legen Sie zusätzlich die Auswertung der stati‐
schen Steuereingänge fest:
• Antivalent
Ein statischer Steuereingang besteht aus 2 Kanälen. Zur korrekten Umschaltung
muss ein Kanal invertiert zum anderen geschaltet werden.
• 1 aus n
Bei der 1-aus-n-Auswertung verwenden Sie die Kanäle der in Assembly 100 abge‐
bildeten Steuereingänge einzeln
Zu jeder Zeit muss genau ein Kanal den logischen Wert 1 haben.
°
Wiederanlaufsperre
Sie legen das Wiederanlaufverhalten und ggf. das zum Rücksetzen verwendete
Assembly fest.
Weitere Funktionen
Sie legen fest, welches Assembly verwendet wird, um das Gerät neu zu starten oder
den Ruhezustand zu aktivieren.
