ELEKTRISCHE INSTALLATION
6.2.1 microScan3 Core – EtherNet/IP™

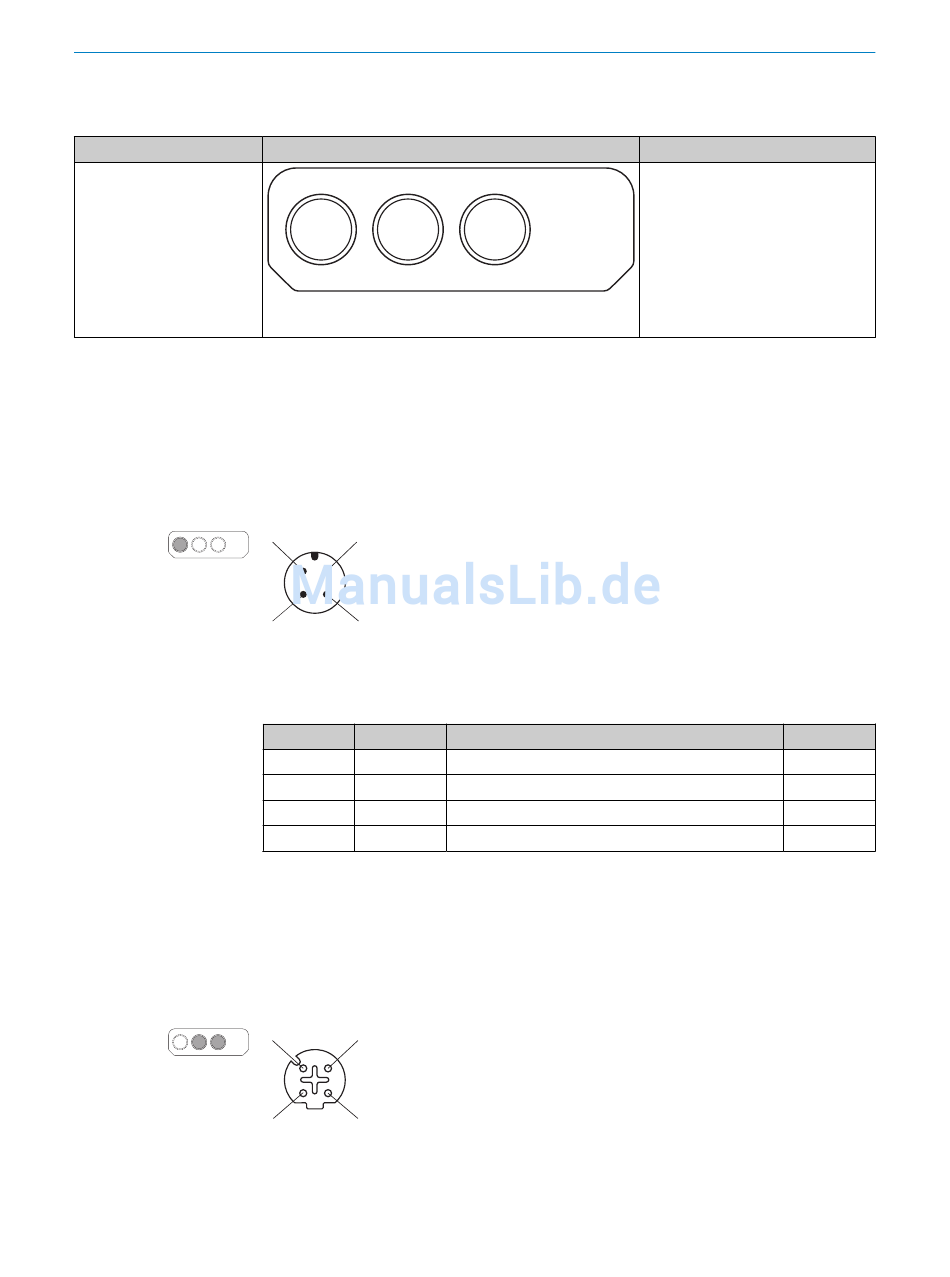

Tabelle 8: Systemstecker und Anschlüsse: microScan3 Core – EtherNet/IP™
Sicherheits-Laserscanner
microScan3 Core – Ether‐
Net/IP™
6.3

Anschlussbelegung

6.3.1

Spannungsversorgung (Pwr)

6.3.2 Ethernet für EtherNet/IP – CIP Safety, Konfiguration und Diagnose (EIP)
78 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Geeigneter Systemstecker
Pwr EIP
MICSX-BANNZZZZ1 (Artikelnummer: 2086102)
Im Folgenden finden Sie die Anschlussbelegung der einzelnen Steckverbinder.
Die Spannungsversorgung erfolgt geräteseitig über einen 4-poligen, A-codierten M12-
Stecker.
2 1
3 4
Abbildung 51: Anschlussbelegung der Spannungsversorgung (4-poliger, A-codierter M12-Ste‐
cker)
Tabelle 9: Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 NC
3 0 V DC
4 FE
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
Die Ethernet- und EtherNet/IP-Anbindung erfolgt geräteseitig über 4-polige, D-codierte
M12-Dosen. Im Sicherheits-Laserscanner ist ein Netzwerk-Switch, der beide
EtherNet/IP-Dosen miteinander verbindet. Daher haben beide EtherNet/IP-Dosen die
gleiche Funktion. Die Pinbelegung entspricht IEC 61918, Anhang H.
3 4
2 1
Abbildung 52: Anschlussbelegung EtherNet/IP (4-polige, D-codierte M12-Dose)
EIP
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Funktionserde/Schirmung
Steckverbinder
• Pwr: Spannungsversorgung,
Seite 78
• EIP: 2 × Ethernet für
EtherNet/IP – CIP Safety, Kon‐
figuration und Diagnose,
Seite 78
Aderfarbe
Braun
Weiß
Blau
Schwarz
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
1)
