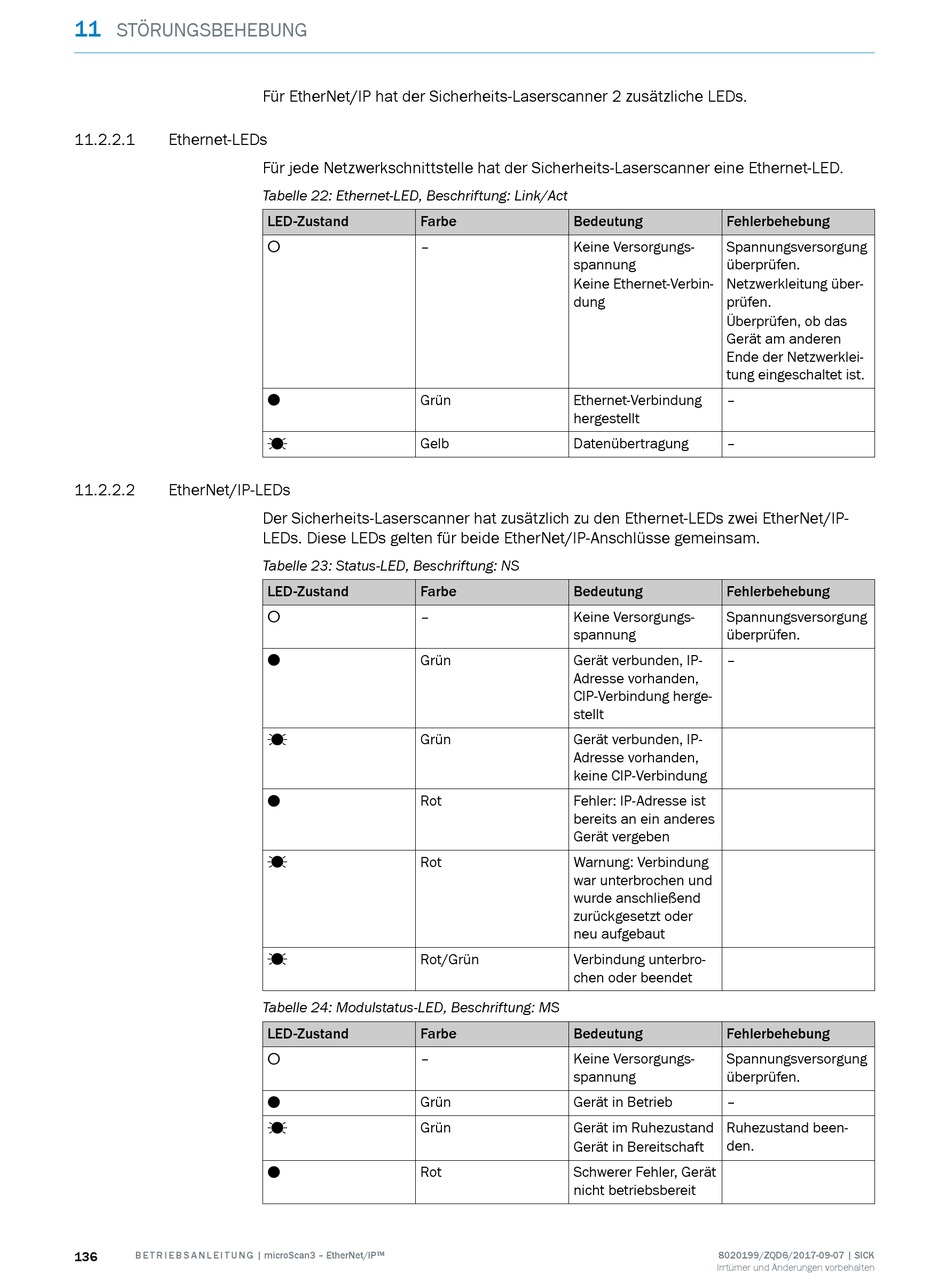

SICK microScan3 EtherNet/IP Betriebsanleitung Seite 136

11
STÖRUNGSBEHEBUNG
11.2.2.1 Ethernet-LEDs
11.2.2.2 EtherNet/IP-LEDs
136 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Für EtherNet/IP hat der Sicherheits-Laserscanner 2 zusätzliche LEDs.
Für jede Netzwerkschnittstelle hat der Sicherheits-Laserscanner eine Ethernet-LED.
Tabelle 22: Ethernet-LED, Beschriftung: Link/Act
LED-Zustand Farbe
–
o
Grün
O
Gelb
Ö
Der Sicherheits-Laserscanner hat zusätzlich zu den Ethernet-LEDs zwei EtherNet/IP-
LEDs. Diese LEDs gelten für beide EtherNet/IP-Anschlüsse gemeinsam.
Tabelle 23: Status-LED, Beschriftung: NS
LED-Zustand Farbe
–
o
Grün
O
Grün
Ö
Rot
O
Rot
Ö
Rot/Grün
Ö
Tabelle 24: Modulstatus-LED, Beschriftung: MS
LED-Zustand Farbe
–
o
Grün
O
Grün
Ö
Rot
O
Bedeutung Fehlerbehebung
Keine Versorgungs‐ Spannungsversorgung
spannung überprüfen.
Keine Ethernet-Verbin‐ Netzwerkleitung über‐
dung prüfen.
Überprüfen, ob das
Gerät am anderen
Ende der Netzwerklei‐
tung eingeschaltet ist.
Ethernet-Verbindung –
hergestellt
Datenübertragung –
Bedeutung Fehlerbehebung
Keine Versorgungs‐ Spannungsversorgung
spannung überprüfen.
Gerät verbunden, IP- –
Adresse vorhanden,
CIP-Verbindung herge‐
stellt
Gerät verbunden, IP-
Adresse vorhanden,
keine CIP-Verbindung
Fehler: IP-Adresse ist
bereits an ein anderes
Gerät vergeben
Warnung: Verbindung
war unterbrochen und
wurde anschließend
zurückgesetzt oder
neu aufgebaut
Verbindung unterbro‐
chen oder beendet
Bedeutung Fehlerbehebung
Keine Versorgungs‐ Spannungsversorgung
spannung überprüfen.
Gerät in Betrieb –
Gerät im Ruhezustand Ruhezustand been‐
den.
Gerät in Bereitschaft
Schwerer Fehler, Gerät
nicht betriebsbereit
