GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Stellen Sie sicher, dass die folgenden konstruktiven Voraussetzungen erfüllt sind,
b
damit der Sicherheits-Laserscanner seine Schutzfunktion erfüllen kann.
• Der Sicherheits-Laserscanner muss so angebracht sein, dass Personen oder Kör‐
perteile beim Eindringen in den Gefahrbereich sicher erkannt werden.
• Der Sicherheits-Laserscanner muss so angebracht sein, dass keine Spiegel oder
andere stark spiegelnde Gegenstände im Schutzfeld sind.
• Der Sicherheits-Laserscanner muss so angebracht sein, dass keine kleinen
Objekte (z. B. Kabel) im Schutzfeld sind, auch wenn die Sicherheitsausgänge
dadurch nicht in den AUS-Zustand schalten.
• Der Sicherheits-Laserscanner muss so angebracht sein, dass keine Hindernisse
das Sichtfeld des Sicherheits-Laserscanners stören. Wenn aufgrund unvermeidba‐
rer Hindernisse ein Risiko entsteht, treffen Sie zusätzliche Schutzmaßnahmen.
•
Wenn sich Personen zwischen der Schutzeinrichtung und der Gefahrstelle aufhal‐
ten können, ohne erkannt zu werden, prüfen Sie, ob zusätzliche Schutzmaßnah‐
men (z. B. Wiederanlaufsperre) nötig sind.
• Untergreifen, Übergreifen, Umgreifen, Unterkriechen und Übersteigen sowie ein
Verschieben des Sicherheits-Laserscanners müssen ausgeschlossen sein.

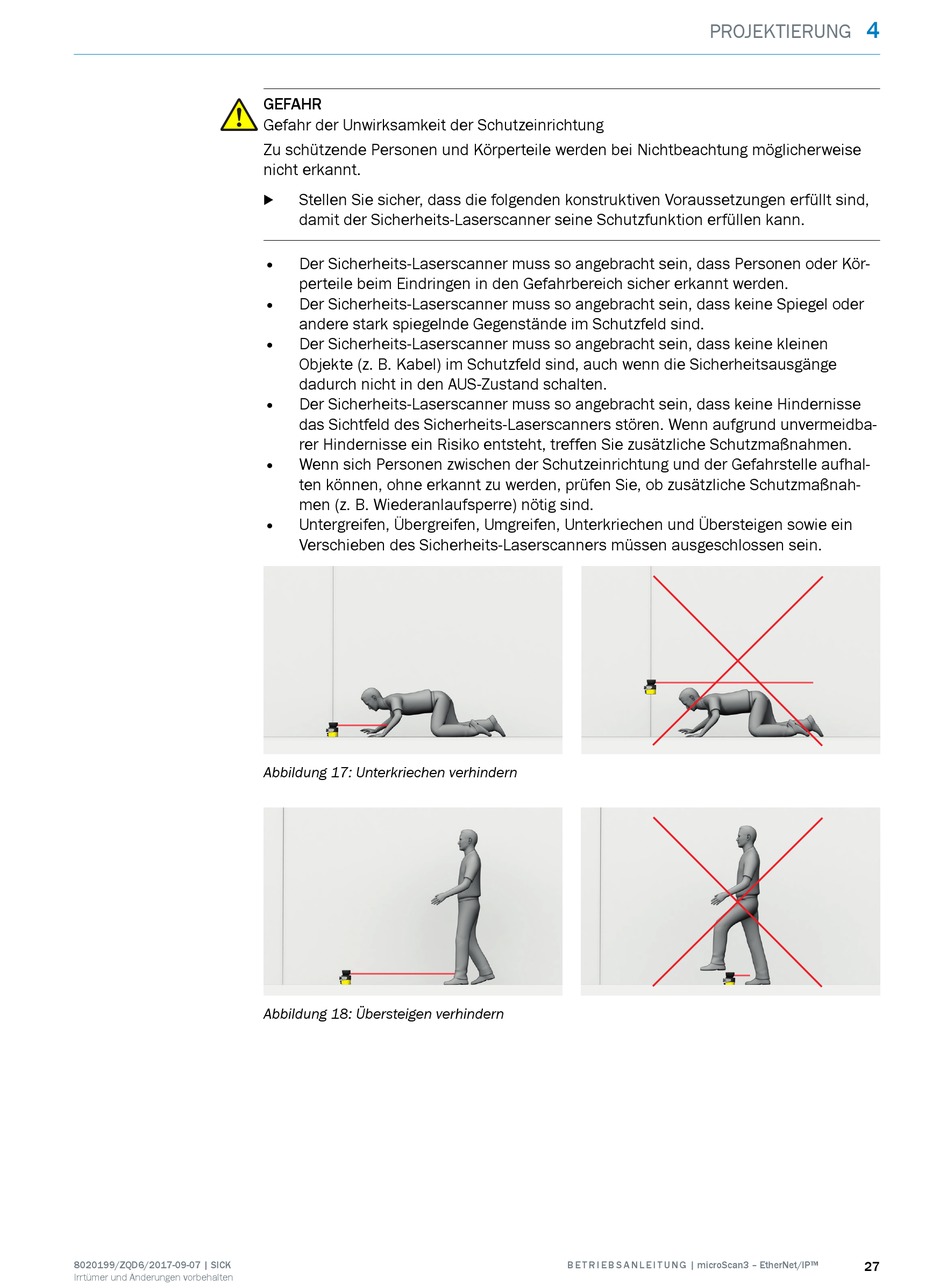

Abbildung 17: Unterkriechen verhindern
Abbildung 18: Übersteigen verhindern
