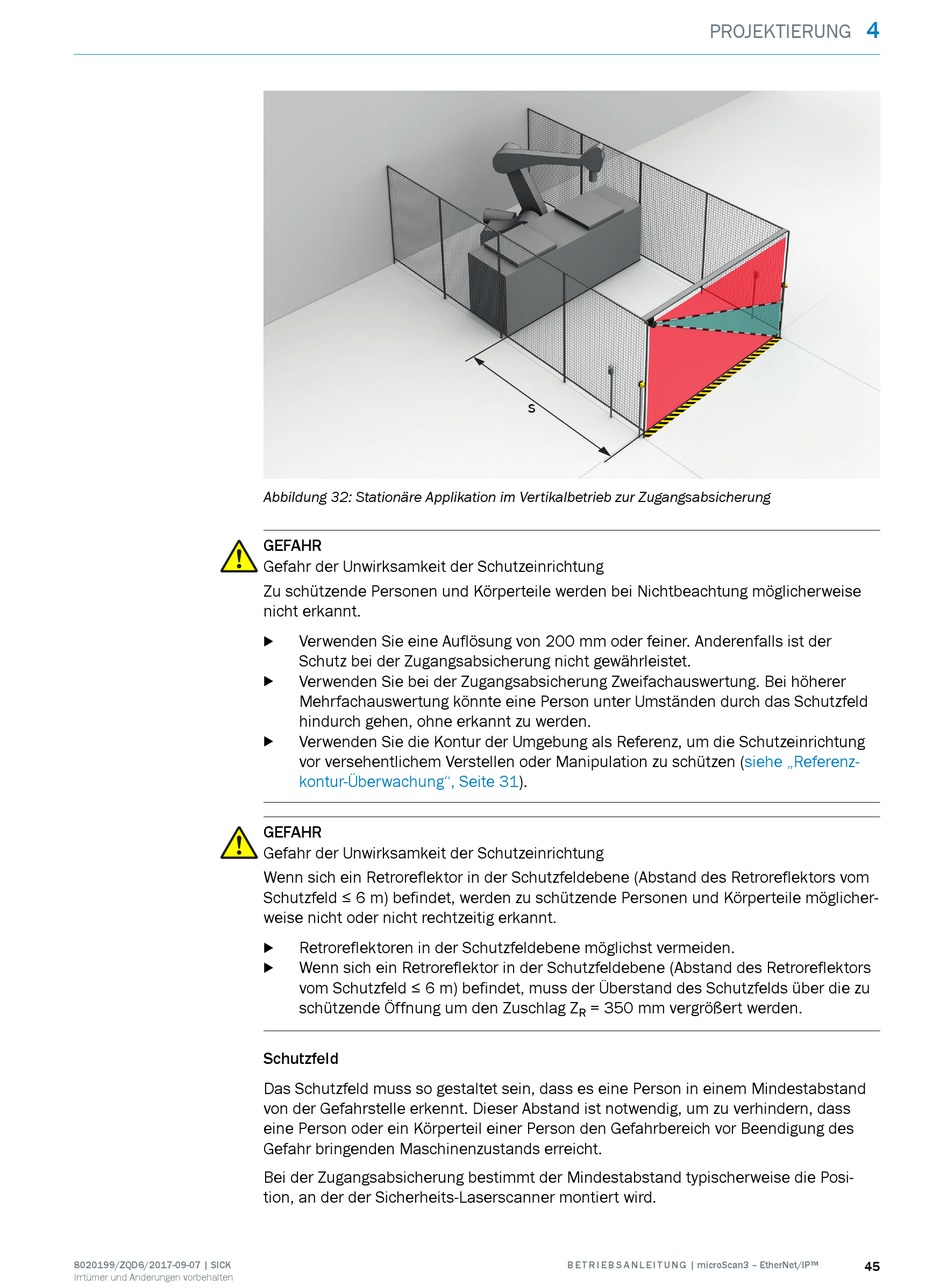

Abbildung 32: Stationäre Applikation im Vertikalbetrieb zur Zugangsabsicherung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Verwenden Sie eine Auflösung von 200 mm oder feiner. Anderenfalls ist der
b
Schutz bei der Zugangsabsicherung nicht gewährleistet.
Verwenden Sie bei der Zugangsabsicherung Zweifachauswertung. Bei höherer
b
Mehrfachauswertung könnte eine Person unter Umständen durch das Schutzfeld
hindurch gehen, ohne erkannt zu werden.
Verwenden Sie die Kontur der Umgebung als Referenz, um die Schutzeinrichtung
b
vor versehentlichem Verstellen oder Manipulation zu schützen
kontur-Überwachung", Seite
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Wenn sich ein Retroreflektor in der Schutzfeldebene (Abstand des Retroreflektors vom
Schutzfeld ≤ 6 m) befindet, werden zu schützende Personen und Körperteile möglicher‐
weise nicht oder nicht rechtzeitig erkannt.
Retroreflektoren in der Schutzfeldebene möglichst vermeiden.
b
Wenn sich ein Retroreflektor in der Schutzfeldebene (Abstand des Retroreflektors
b
vom Schutzfeld ≤ 6 m) befindet, muss der Überstand des Schutzfelds über die zu
schützende Öffnung um den Zuschlag Z
Schutzfeld
Das Schutzfeld muss so gestaltet sein, dass es eine Person in einem Mindestabstand
von der Gefahrstelle erkennt. Dieser Abstand ist notwendig, um zu verhindern, dass
eine Person oder ein Körperteil einer Person den Gefahrbereich vor Beendigung des
Gefahr bringenden Maschinenzustands erreicht.
Bei der Zugangsabsicherung bestimmt der Mindestabstand typischerweise die Posi‐
tion, an der der Sicherheits-Laserscanner montiert wird.
31).
= 350 mm vergrößert werden.
