Gerätefenster Öffnen - Geräte Konfigurieren - SICK microScan3 EtherNet/IP Betriebsanleitung

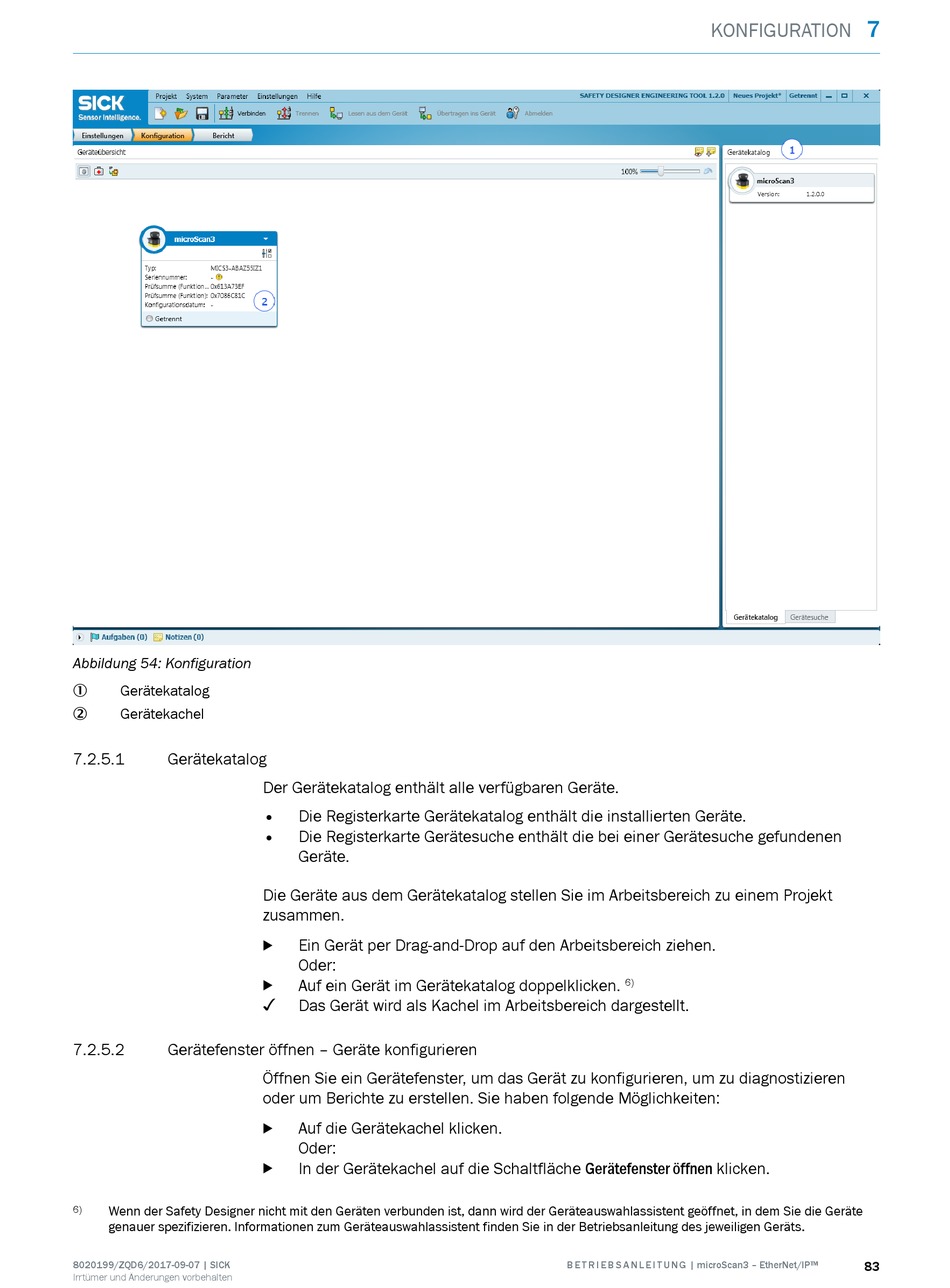

Abbildung 54: Konfiguration
Gerätekatalog
1
Gerätekachel
2
7.2.5.1 Gerätekatalog
7.2.5.2 Gerätefenster öffnen – Geräte konfigurieren
Wenn der Safety Designer nicht mit den Geräten verbunden ist, dann wird der Geräteauswahlassistent geöffnet, in dem Sie die Geräte
6)
genauer spezifizieren. Informationen zum Geräteauswahlassistent finden Sie in der Betriebsanleitung des jeweiligen Geräts.
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
Der Gerätekatalog enthält alle verfügbaren Geräte.
•
Die Registerkarte Gerätekatalog enthält die installierten Geräte.
•
Die Registerkarte Gerätesuche enthält die bei einer Gerätesuche gefundenen
Geräte.
Die Geräte aus dem Gerätekatalog stellen Sie im Arbeitsbereich zu einem Projekt
zusammen.
Ein Gerät per Drag-and-Drop auf den Arbeitsbereich ziehen.
b
Oder:
Auf ein Gerät im Gerätekatalog doppelklicken.
b
✓
Das Gerät wird als Kachel im Arbeitsbereich dargestellt.
Öffnen Sie ein Gerätefenster, um das Gerät zu konfigurieren, um zu diagnostizieren
oder um Berichte zu erstellen. Sie haben folgende Möglichkeiten:
Auf die Gerätekachel klicken.
b
Oder:
In der Gerätekachel auf die Schaltfläche Gerätefenster öffnen klicken.
b
KONFIGURATION
6)
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
7
83
