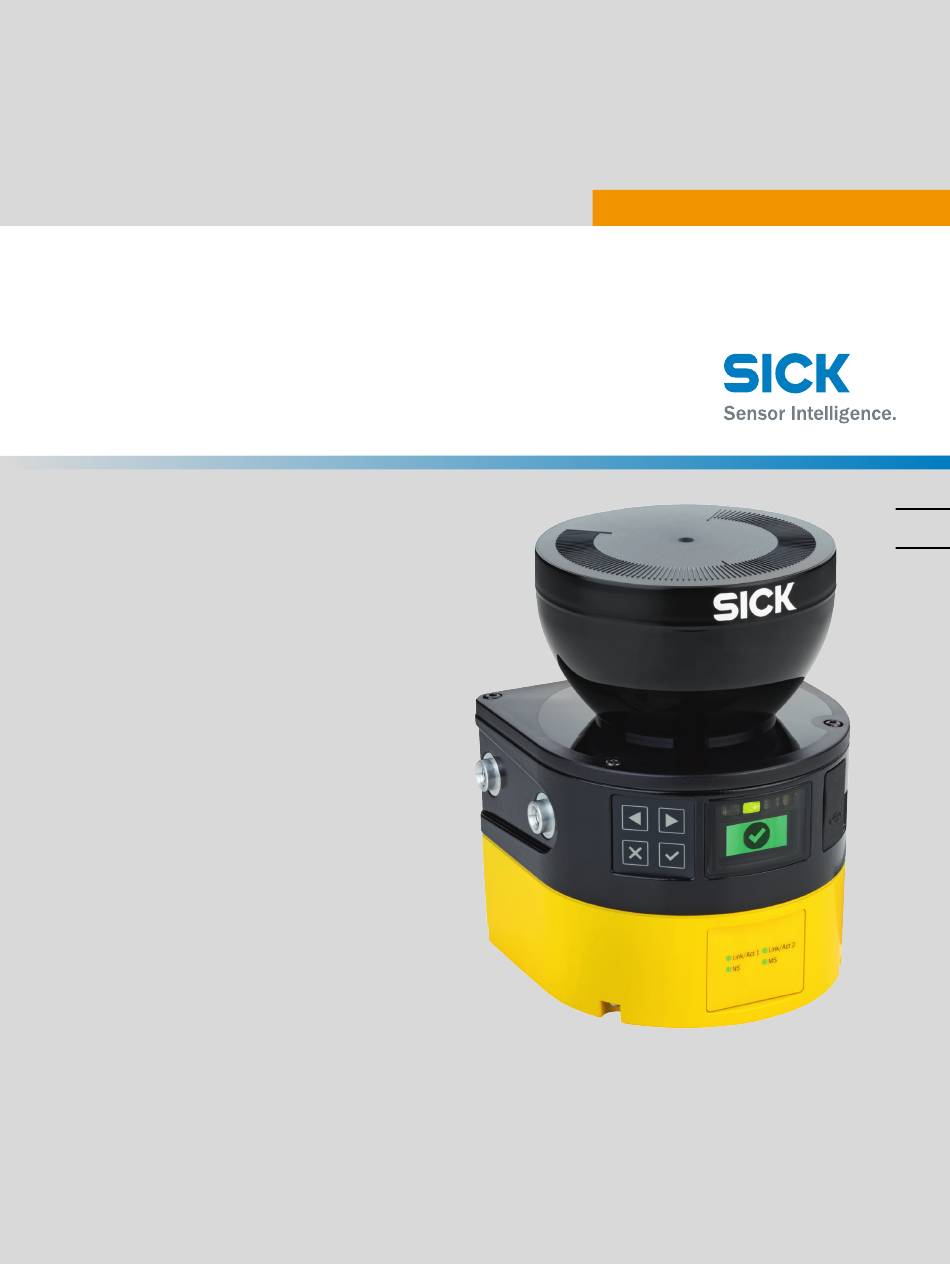

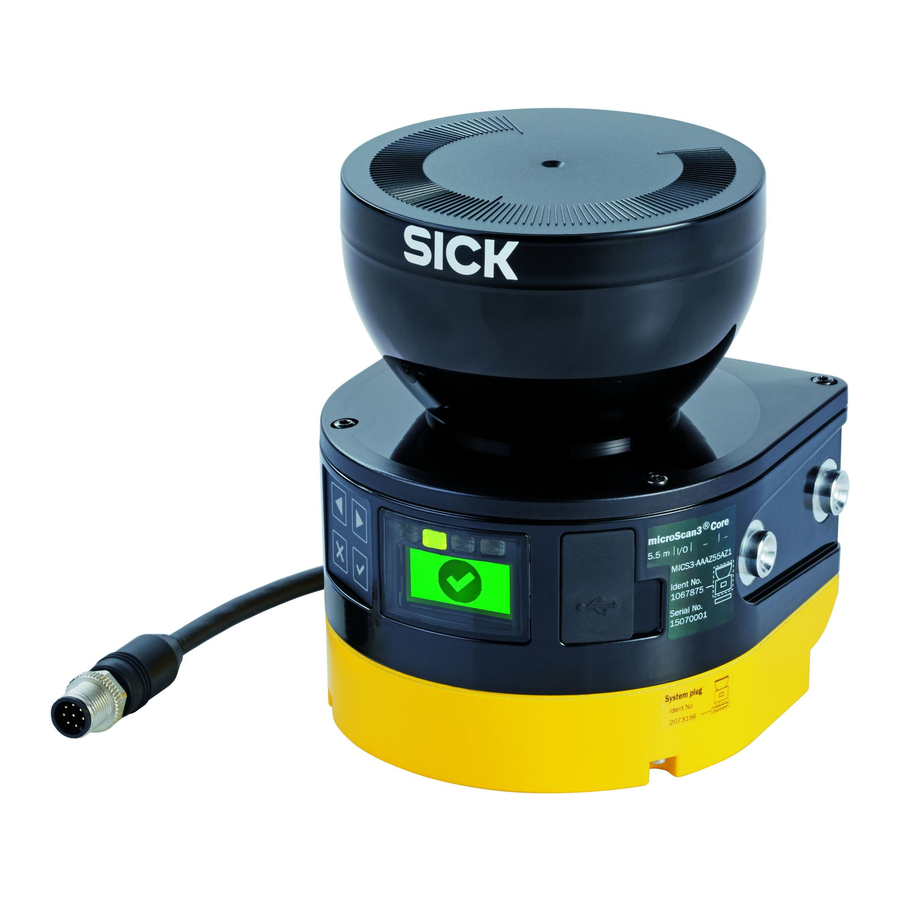

- Seite 1 M O U N T I N G I N S T R U C T I O N S microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 – EtherNet/IP™ Safety laser scanner...
- Seite 2 M O N T A G E A N L E I T U N G microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 – EtherNet/IP™ Sicherheits-Laserscanner...
-
Seite 3: Zu Diesem Dokument
Beachten Sie den beiliegenden Sicherheitshinweis. 8020210/16V7/2020-03-16 | SICK M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 –... -
Seite 4: Überblick Über Das Gerät
Sicherheits-Laserscanner direkt montieren Direktmontage: M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 8020210/16V7/2020-03-16 | SICK – EtherNet/IP™ Irrtümer und Änderungen vorbehalten... -
Seite 5: Anschlussübersicht
Anschlussbelegung Spannungsversorgung (XD1) Stecker, M12, 4-polig, A-codiert. 8020210/16V7/2020-03-16 | SICK M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 – EtherNet/IP™... - Seite 6 Funktion des Anschlusses siehe „Anschlussübersicht“. M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 8020210/16V7/2020-03-16 | SICK – EtherNet/IP™ Irrtümer und Änderungen vorbehalten...
-
Seite 7: Sicherheits-Laserscanner Tauschen
„Systemste‐ cker tauschen“. 8020210/16V7/2020-03-16 | SICK M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 – EtherNet/IP™ Irrtümer und Änderungen vorbehalten... -
Seite 8: Systemstecker Tauschen
Schraubenschlüssel Innensechsrund TX20 M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 8020210/16V7/2020-03-16 | SICK – EtherNet/IP™ Irrtümer und Änderungen vorbehalten... - Seite 9 8020210/16V7/2020-03-16 | SICK M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 – EtherNet/IP™ Irrtümer und Änderungen vorbehalten...
- Seite 10 M O U N T I N G I N S T R U C T I O N S microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 – EtherNet/IP™ Safety laser scanner...
-
Seite 11: About This Document
Please observe the safety notes provided. 8020210/16V7/2020-03-16 | SICK M O U N T I N G I N S T R U C T I O N S | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 –... -
Seite 12: Device Overview
Direct mounting: M O U N T I N G I N S T R U C T I O N S | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), 8020210/16V7/2020-03-16 | SICK microScan3 – EtherNet/IP™ Subject to change without notice... -
Seite 13: Connection Overview
Voltage supply (XD1) Male connector, M12, 4-pin, A-coded. 8020210/16V7/2020-03-16 | SICK M O U N T I N G I N S T R U C T I O N S | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 –... - Seite 14 M O U N T I N G I N S T R U C T I O N S | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), 8020210/16V7/2020-03-16 | SICK microScan3 – EtherNet/IP™ Subject to change without notice...
- Seite 15 Check the effectiveness of the protective device. For more information, see the operating instructions. 8020210/16V7/2020-03-16 | SICK M O U N T I N G I N S T R U C T I O N S | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 –...
- Seite 16 M O U N T I N G I N S T R U C T I O N S | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), 8020210/16V7/2020-03-16 | SICK microScan3 – EtherNet/IP™...
- Seite 17 8020210/16V7/2020-03-16 | SICK M O U N T I N G I N S T R U C T I O N S | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3 – EtherNet/IP™...
- Seite 18 E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
