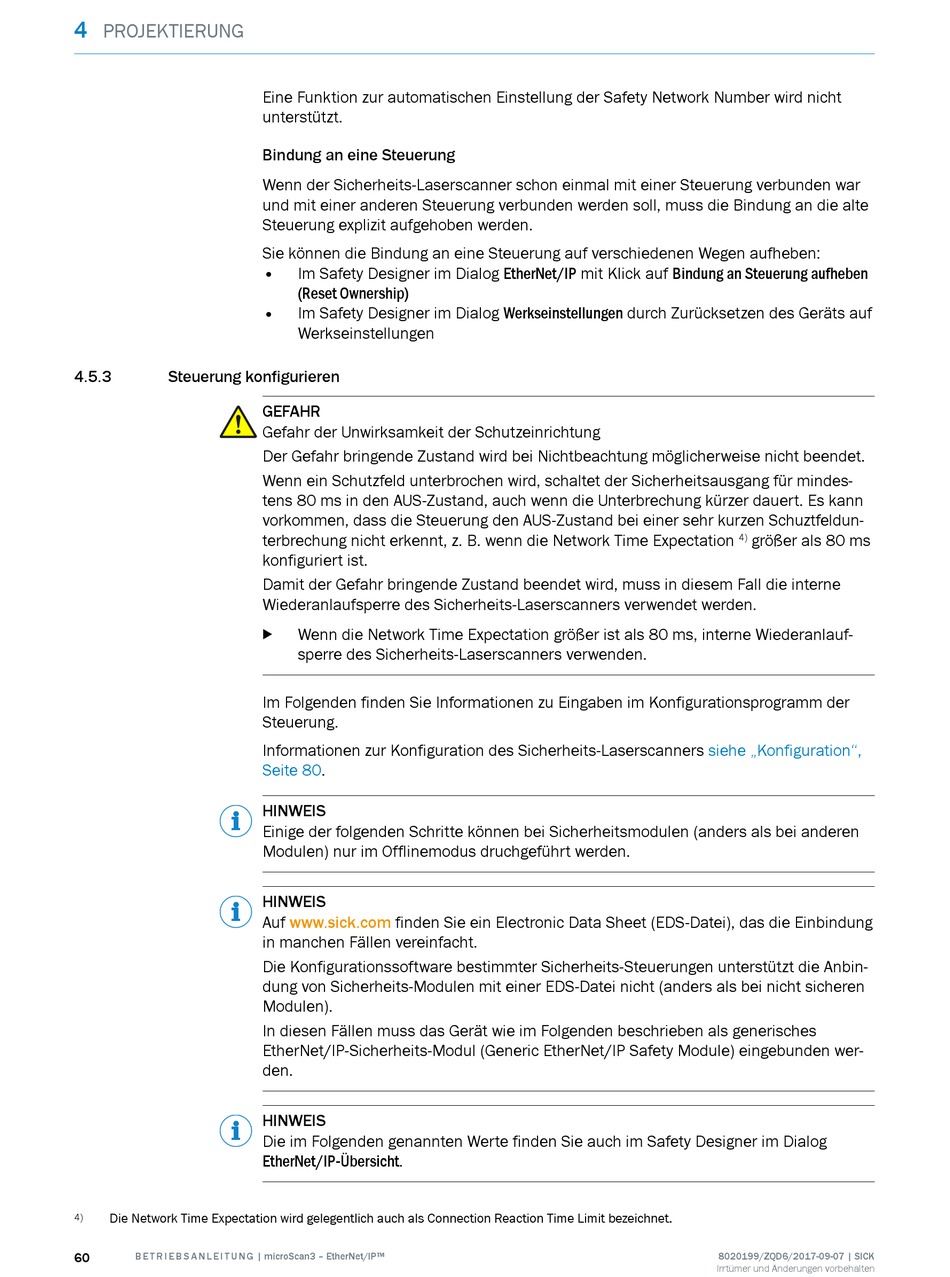

4
PROJEKTIERUNG
4.5.3

Steuerung konfigurieren

Die Network Time Expectation wird gelegentlich auch als Connection Reaction Time Limit bezeichnet.
4)
60 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Eine Funktion zur automatischen Einstellung der Safety Network Number wird nicht
unterstützt.
Bindung an eine Steuerung
Wenn der Sicherheits-Laserscanner schon einmal mit einer Steuerung verbunden war
und mit einer anderen Steuerung verbunden werden soll, muss die Bindung an die alte
Steuerung explizit aufgehoben werden.
Sie können die Bindung an eine Steuerung auf verschiedenen Wegen aufheben:
•
Im Safety Designer im Dialog EtherNet/IP mit Klick auf Bindung an Steuerung aufheben
(Reset Ownership)
•
Im Safety Designer im Dialog Werkseinstellungen durch Zurücksetzen des Geräts auf
Werkseinstellungen
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Wenn ein Schutzfeld unterbrochen wird, schaltet der Sicherheitsausgang für mindes‐
tens 80 ms in den AUS-Zustand, auch wenn die Unterbrechung kürzer dauert. Es kann
vorkommen, dass die Steuerung den AUS-Zustand bei einer sehr kurzen Schuztfeldun‐
terbrechung nicht erkennt, z. B. wenn die Network Time Expectation
konfiguriert ist.
Damit der Gefahr bringende Zustand beendet wird, muss in diesem Fall die interne
Wiederanlaufsperre des Sicherheits-Laserscanners verwendet werden.
Wenn die Network Time Expectation größer ist als 80 ms, interne Wiederanlauf‐
b
sperre des Sicherheits-Laserscanners verwenden.
Im Folgenden finden Sie Informationen zu Eingaben im Konfigurationsprogramm der
Steuerung.
Informationen zur Konfiguration des Sicherheits-Laserscanners
Seite 80.
HINWEIS
Einige der folgenden Schritte können bei Sicherheitsmodulen (anders als bei anderen
Modulen) nur im Offlinemodus druchgeführt werden.
HINWEIS
Auf www.sick.com finden Sie ein Electronic Data Sheet (EDS-Datei), das die Einbindung
in manchen Fällen vereinfacht.
Die Konfigurationssoftware bestimmter Sicherheits-Steuerungen unterstützt die Anbin‐
dung von Sicherheits-Modulen mit einer EDS-Datei nicht (anders als bei nicht sicheren
Modulen).
In diesen Fällen muss das Gerät wie im Folgenden beschrieben als generisches
EtherNet/IP-Sicherheits-Modul (Generic EtherNet/IP Safety Module) eingebunden wer‐
den.
HINWEIS
Die im Folgenden genannten Werte finden Sie auch im Safety Designer im Dialog
EtherNet/IP-Übersicht.
größer als 80 ms
4)
siehe „Konfiguration",
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
