7
KONFIGURATION
7.10 Überwachungsfälle

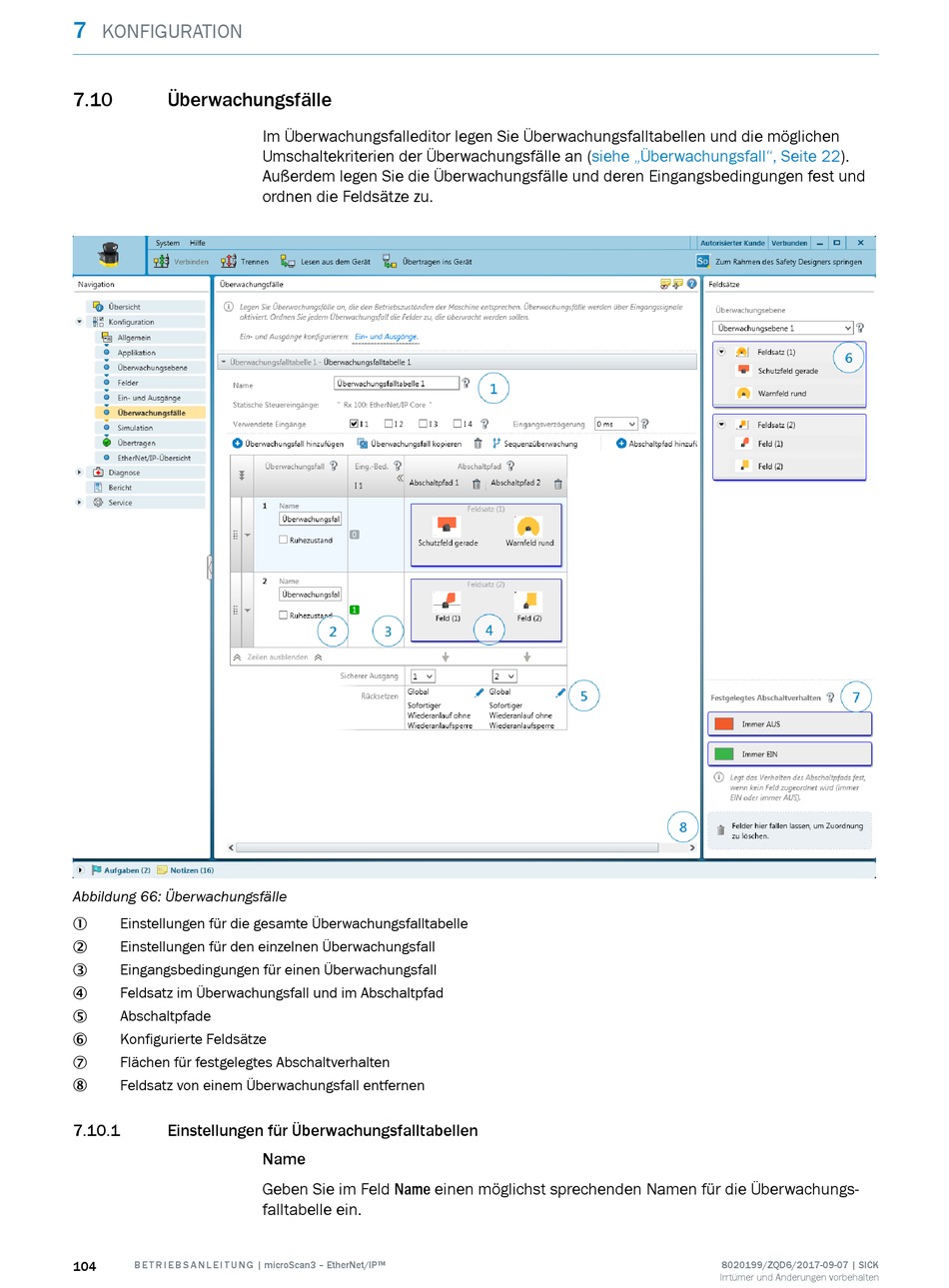

Abbildung 66: Überwachungsfälle
Einstellungen für die gesamte Überwachungsfalltabelle
1
Einstellungen für den einzelnen Überwachungsfall
2
Eingangsbedingungen für einen Überwachungsfall
3
Feldsatz im Überwachungsfall und im Abschaltpfad
4
Abschaltpfade
5
Konfigurierte Feldsätze
6
Flächen für festgelegtes Abschaltverhalten
7
Feldsatz von einem Überwachungsfall entfernen
8
7.10.1 Einstellungen für Überwachungsfalltabellen
104 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Im Überwachungsfalleditor legen Sie Überwachungsfalltabellen und die möglichen
Umschaltekriterien der Überwachungsfälle an
Außerdem legen Sie die Überwachungsfälle und deren Eingangsbedingungen fest und
ordnen die Feldsätze zu.
Name
Geben Sie im Feld Name einen möglichst sprechenden Namen für die Überwachungs‐
falltabelle ein.
(siehe „Überwachungsfall", Seite
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
22).
