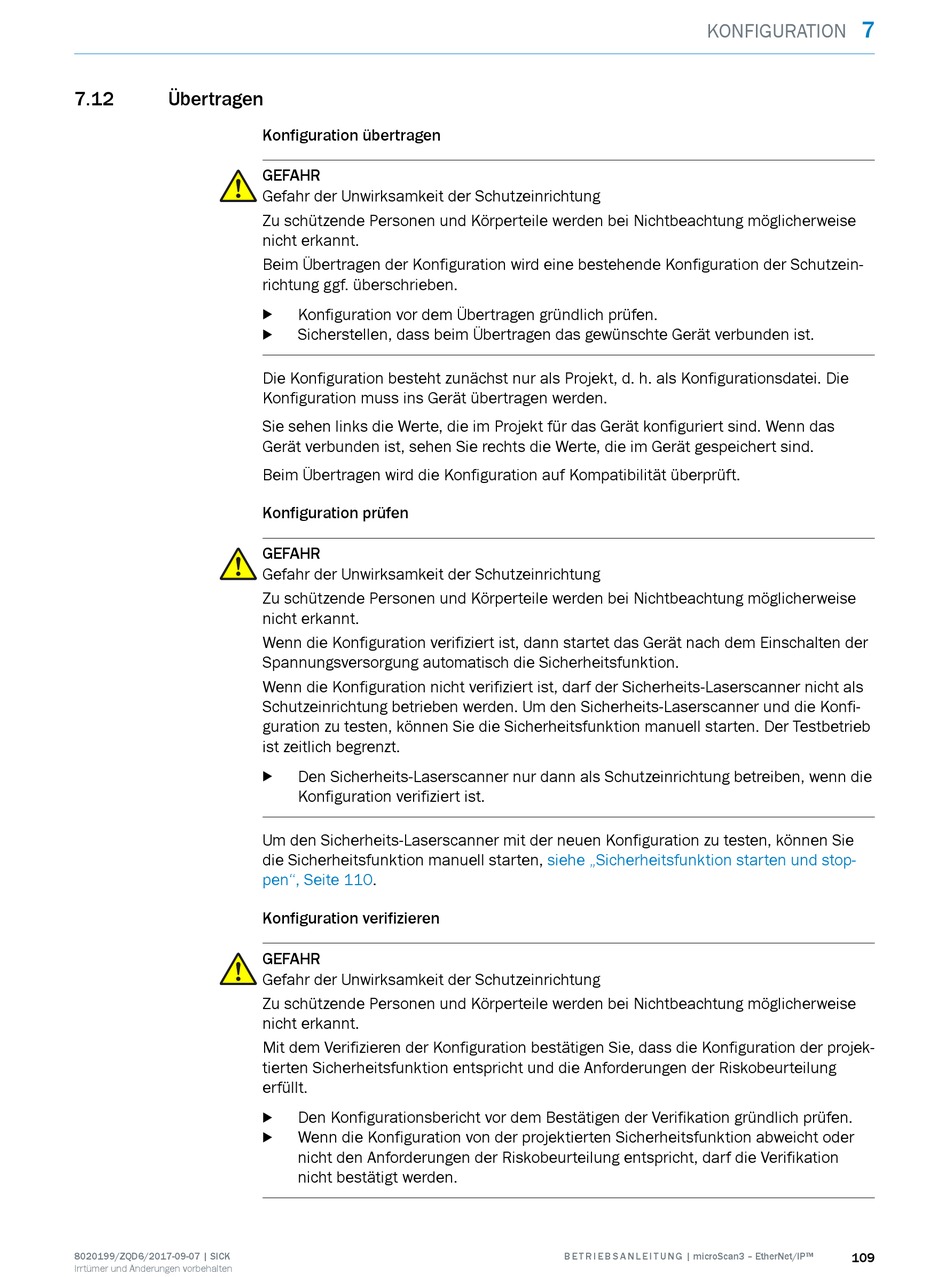

7.12 Übertragen
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
Konfiguration übertragen
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Beim Übertragen der Konfiguration wird eine bestehende Konfiguration der Schutzein‐
richtung ggf. überschrieben.
Konfiguration vor dem Übertragen gründlich prüfen.
b
Sicherstellen, dass beim Übertragen das gewünschte Gerät verbunden ist.
b
Die Konfiguration besteht zunächst nur als Projekt, d. h. als Konfigurationsdatei. Die
Konfiguration muss ins Gerät übertragen werden.
Sie sehen links die Werte, die im Projekt für das Gerät konfiguriert sind. Wenn das
Gerät verbunden ist, sehen Sie rechts die Werte, die im Gerät gespeichert sind.
Beim Übertragen wird die Konfiguration auf Kompatibilität überprüft.
Konfiguration prüfen
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Wenn die Konfiguration verifiziert ist, dann startet das Gerät nach dem Einschalten der
Spannungsversorgung automatisch die Sicherheitsfunktion.
Wenn die Konfiguration nicht verifiziert ist, darf der Sicherheits-Laserscanner nicht als
Schutzeinrichtung betrieben werden. Um den Sicherheits-Laserscanner und die Konfi‐
guration zu testen, können Sie die Sicherheitsfunktion manuell starten. Der Testbetrieb
ist zeitlich begrenzt.
Den Sicherheits-Laserscanner nur dann als Schutzeinrichtung betreiben, wenn die
b
Konfiguration verifiziert ist.
Um den Sicherheits-Laserscanner mit der neuen Konfiguration zu testen, können Sie
die Sicherheitsfunktion manuell starten,
pen", Seite 110.
Konfiguration verifizieren
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Mit dem Verifizieren der Konfiguration bestätigen Sie, dass die Konfiguration der projek‐
tierten Sicherheitsfunktion entspricht und die Anforderungen der Riskobeurteilung
erfüllt.
Den Konfigurationsbericht vor dem Bestätigen der Verifikation gründlich prüfen.
b
Wenn die Konfiguration von der projektierten Sicherheitsfunktion abweicht oder
b
nicht den Anforderungen der Riskobeurteilung entspricht, darf die Verifikation
nicht bestätigt werden.
KONFIGURATION
siehe „Sicherheitsfunktion starten und stop‐
