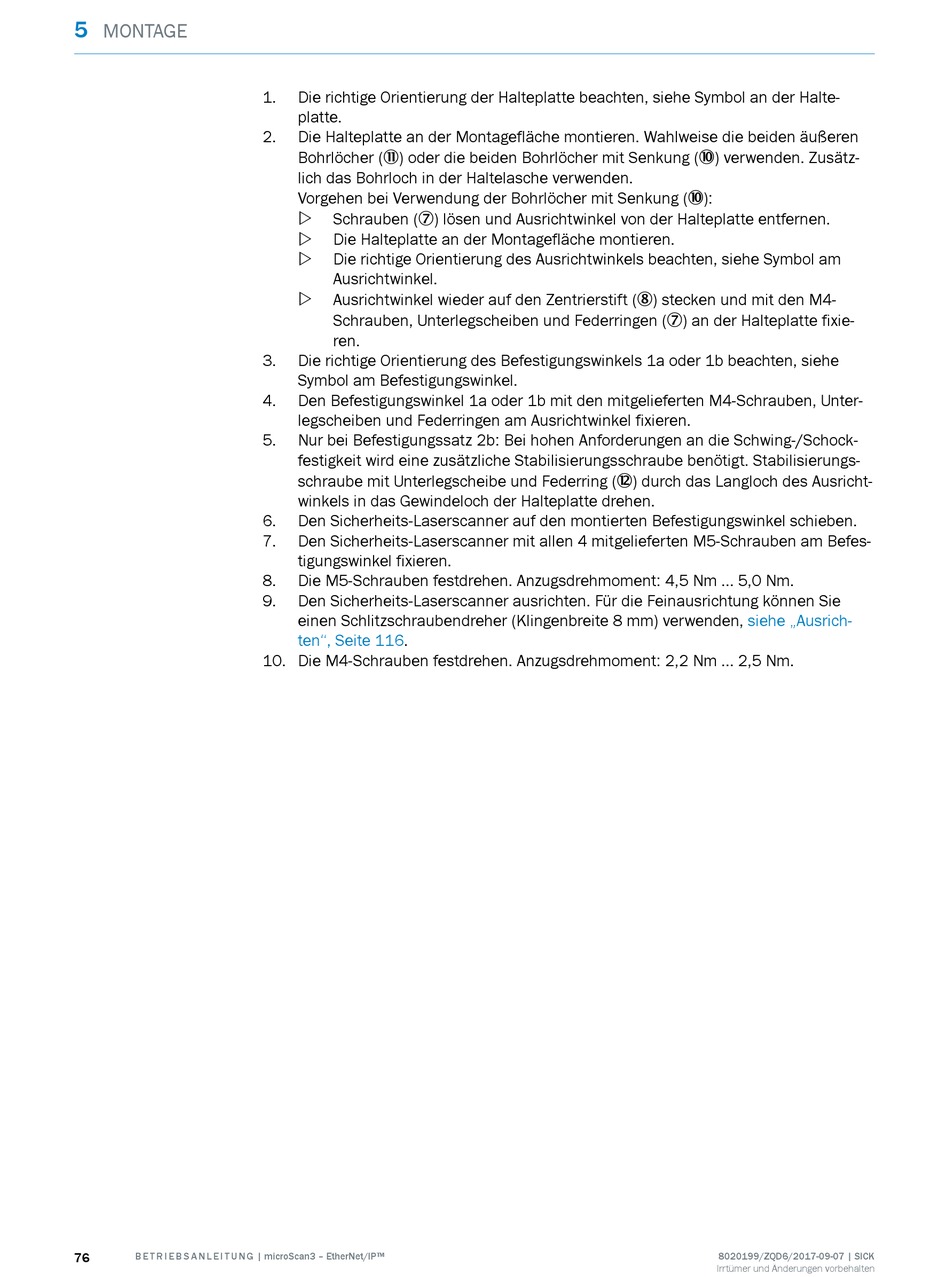

SICK microScan3 EtherNet/IP Betriebsanleitung Seite 76

5
MONTAGE
76 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
1. Die richtige Orientierung der Halteplatte beachten, siehe Symbol an der Halte‐
platte.
2. Die Halteplatte an der Montagefläche montieren. Wahlweise die beiden äußeren
Bohrlöcher (à) oder die beiden Bohrlöcher mit Senkung (ß) verwenden. Zusätz‐
lich das Bohrloch in der Haltelasche verwenden.
Vorgehen bei Verwendung der Bohrlöcher mit Senkung (ß):
w
Schrauben (7) lösen und Ausrichtwinkel von der Halteplatte entfernen.
w Die Halteplatte an der Montagefläche montieren.
w Die richtige Orientierung des Ausrichtwinkels beachten, siehe Symbol am
Ausrichtwinkel.
w
Ausrichtwinkel wieder auf den Zentrierstift (8) stecken und mit den M4-
Schrauben, Unterlegscheiben und Federringen (7) an der Halteplatte fixie‐
ren.
3. Die richtige Orientierung des Befestigungswinkels 1a oder 1b beachten, siehe
Symbol am Befestigungswinkel.
4. Den Befestigungswinkel 1a oder 1b mit den mitgelieferten M4-Schrauben, Unter‐
legscheiben und Federringen am Ausrichtwinkel fixieren.
5. Nur bei Befestigungssatz 2b: Bei hohen Anforderungen an die Schwing-/Schock‐
festigkeit wird eine zusätzliche Stabilisierungsschraube benötigt. Stabilisierungs‐
schraube mit Unterlegscheibe und Federring (á) durch das Langloch des Ausricht‐
winkels in das Gewindeloch der Halteplatte drehen.
6. Den Sicherheits-Laserscanner auf den montierten Befestigungswinkel schieben.
7. Den Sicherheits-Laserscanner mit allen 4 mitgelieferten M5-Schrauben am Befes‐
tigungswinkel fixieren.
8. Die M5-Schrauben festdrehen. Anzugsdrehmoment: 4,5 Nm ... 5,0 Nm.
9. Den Sicherheits-Laserscanner ausrichten. Für die Feinausrichtung können Sie
einen Schlitzschraubendreher (Klingenbreite 8 mm) verwenden,
ten", Seite 116.
10. Die M4-Schrauben festdrehen. Anzugsdrehmoment: 2,2 Nm ... 2,5 Nm.
siehe „Ausrich‐
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
