9.19 Ethernet Schnittstelle (X11X32)
Die Parameter für den Betrieb, die Positionsregelung und Fahraufträge können mit der
Setup-Software auf einem handelsüblichen PC konfiguriert werden.

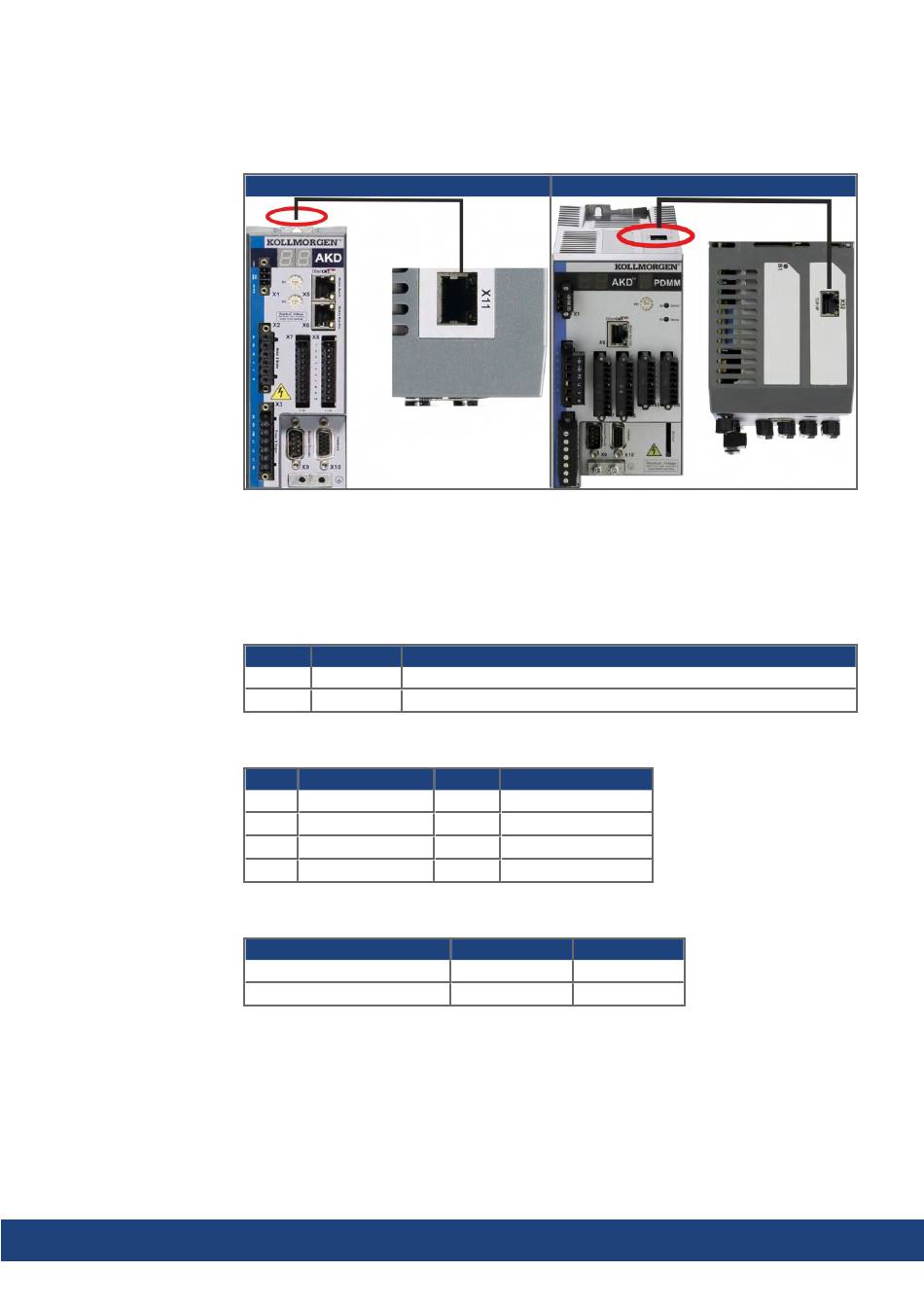

AKD X11
Schließen Sie die Serviceschnittstelle (X11 oder X32) des Verstärkers an eine Ethernet-
Schnittstelle am PC direkt oder über einen Netzwerkhub/-switch an, während die Strom-
versorgung zu den Geräten abgeschaltet ist. Verwenden Sie bevorzugt Standard-
Ethernetkabel der Kategorie 5.
Prüfen Sie, ob die Verbindungs-LEDs am AKD (grüne LED am RJ45-Stecker) und an
Ihrem PC (oder Netzwerkhub/-switch) beide leuchten. Wenn beide LEDs leuchten, besteht
eine gute elektrische Verbindung.
LED
Grün
Gelb
9.19.1 Pinbelegung X11, X32
Pin
1
2
3
4
9.19.2 Bus Protokolle X11, X32
Name Anzeige
Link Ein = Empfangssignal gültig
Activity Blinkt = Sende oder Empfange Datenpaket
Signal Pin
Senden + 5
Senden - 6
Empfangen + 7
n.c. 8
Protokoll
Modbus TCP
Ethernet TCP/IP
AKD PDMM X32
Signal
n.c.
Empfangen -
n.c.
n.c.
Typ Stecker
Service Bus X11, X32
X11, X32
Service Bus
