AKD Betriebsanleitung | 9 Elektrische Installation
9.14 E/A-Anschluss
9.14.1 Übersicht

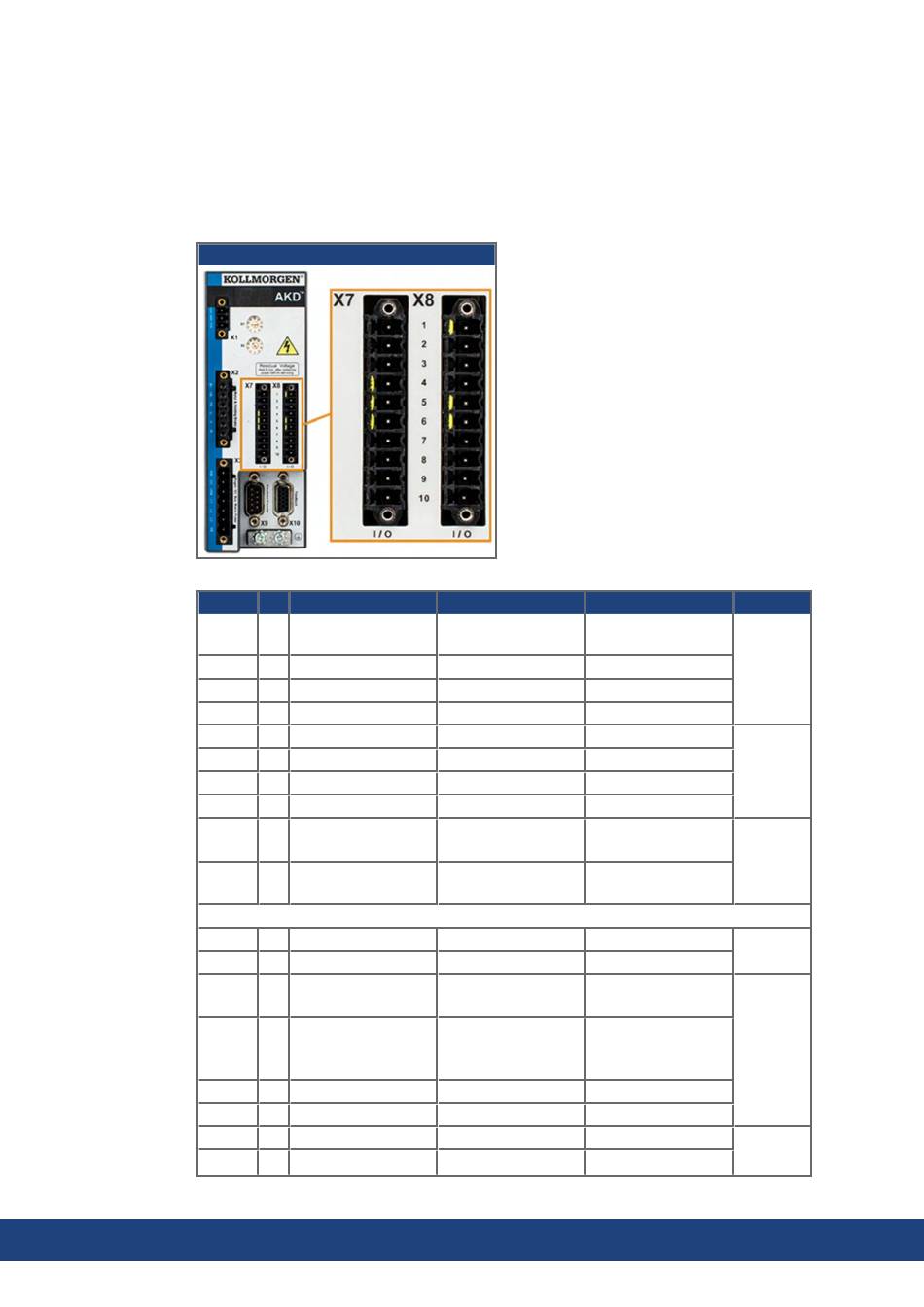

9.14.1.1 E/A-Stecker X7 und X8 (alle AKD Varianten)
An X7 und X8 werden digitale und analoge E/A-Signale angeschlossen.
Stecker Pin
151 Kollmorgen | kdn.kollmorgen.com | Mai 2022
AKD -B , -P, -T
Signal
X7 1 Digital Common X7
X7 2 Digitaler Eingang 7
X7 3 Digitaler Eingang 4
X7 4 Digitaler Eingang 3
X7 5 Digitaler Ausgang 2-
X7 6 Digitaler Ausgang 2+
X7 7 Digitaler Ausgang 1-
X7 8 Digitaler Ausgang 1+
X7 9 Digitaler Eingang 2
X7 10 Digitaler Eingang 1
X8 1 Fehlerrelaisausgang Fehlerrelaisausgang Fehlerrelaisausgang (➜ # 166)
X8 2 Fehlerrelaisausgang Fehlerrelaisausgang Fehlerrelaisausgang
X8 3 Digital Common X8
X8 4 Digitaler Eingang 8
X8 5 Digitaler Eingang 6
X8 6 Digitaler Eingang 5
X8 7 Analoge Masse
X8 8 Analoger Ausgang +
Abkürzung
DCOM7 Gemeinsamer für
X7 Pins 2, 3, 4, 9, 10
DIGITAL-IN 7 Programmierbar
DIGITAL-IN 4 Programmierbar
DIGITAL-IN 3 Programmierbar
DIGITAL-OUT2- Programmierbar
DIGITAL-OUT2+ Programmierbar
DIGITAL-OUT1- Programmierbar
DIGITAL-OUT1+ Programmierbar
DIGITAL-IN 2 Programmierbar,
DIGITAL-IN 1 Programmierbar,
DCOM8 Gemeinsamer für
X8 Pins 4, 5, 6
DIGITAL-IN 8 Freigabe Endstufe,
grammierbar
DIGITAL-IN 6 Programmierbar
DIGITAL-IN 5 Programmierbar
AGND Analoge Masse
Analog-Out Tachospannung
Funktion Anschluss
(➜ # 158)
(➜ # 165)
(➜ # 158)
schnell
schnell
(➜ # 158)
nicht pro-
(➜ # 157)
