9.12.15 Tamagawa Smart Abs Encoder

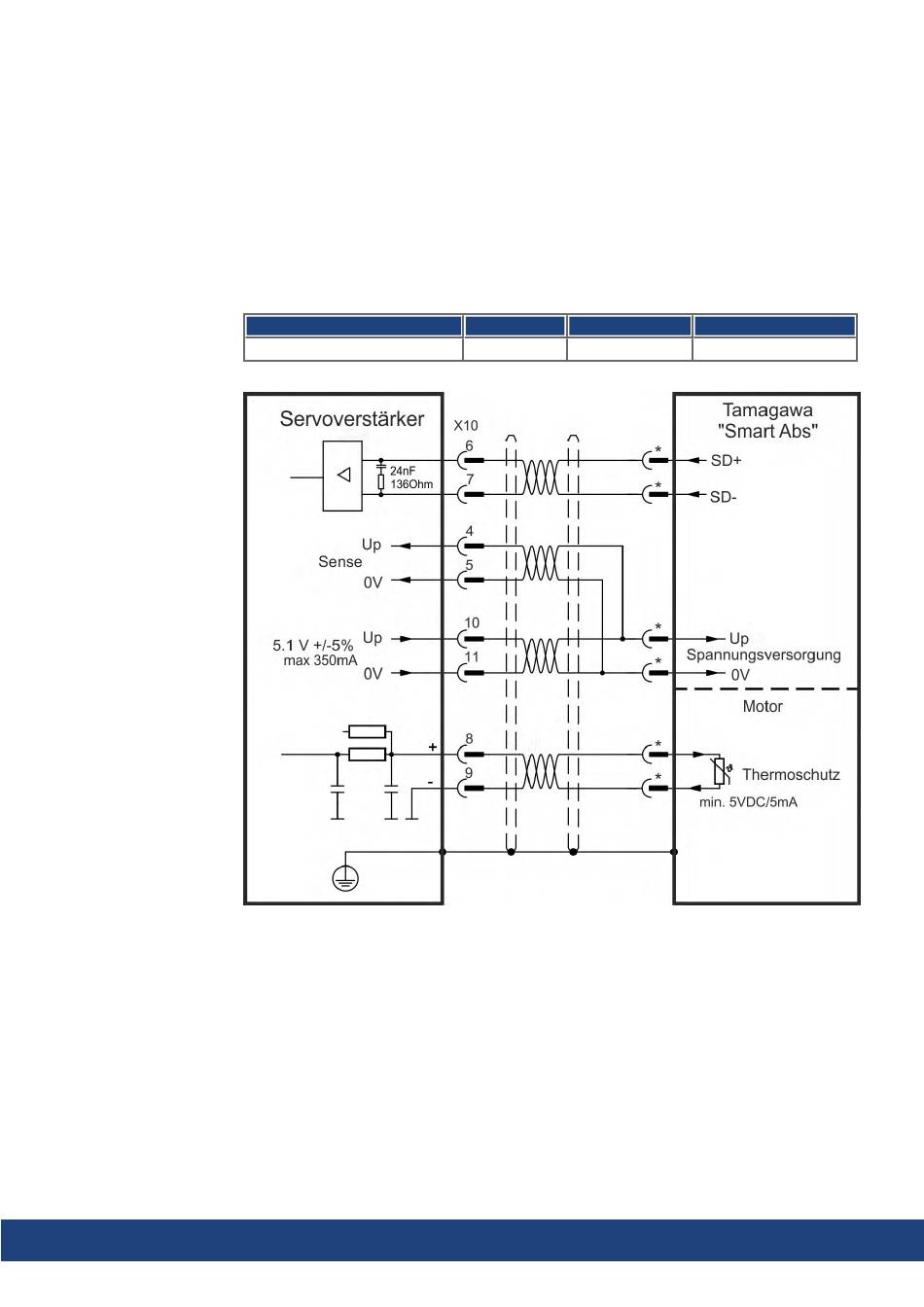

Das folgende Diagramm zeigt die Verdrahtung eines Tamagawa "Smart Abs" Encoders
(Tamagawa Seiki Co.Ltd.S48-17/33bit-LPS-5V oder ähnlich) als primäres Feedback für
AKD mit "NB" und "NC" Erweiterung. Die Temperaturüberwachung im Motor ist über das
Encoderkabel angeschlossen und wird im Servoverstärker ausgewertet. Falls der Motor
keinen Temperatursensor besitzt, muss im Kabel Pin 8 und 9 gebrückt werden. Das
Sense-Signal ist optional und kann entfallen, wenn das Encoderkabel kurz ist und im Kabel
kein nennenswerter Spannungsabfall auftritt.
Wenn Kabellängen von mehr als 25 m geplant sind, wenden Sie sich an den Kun-
dendienst.
Typ FBTYPE Up Grenzfrequenz
S48-17/33bit-LPS-5V 42 5,1 V +/-5 % 2,5 MHz
* Pin-Zuordnung auf der Motorseite siehe Motordokumentation.
