9.12.5 SFD

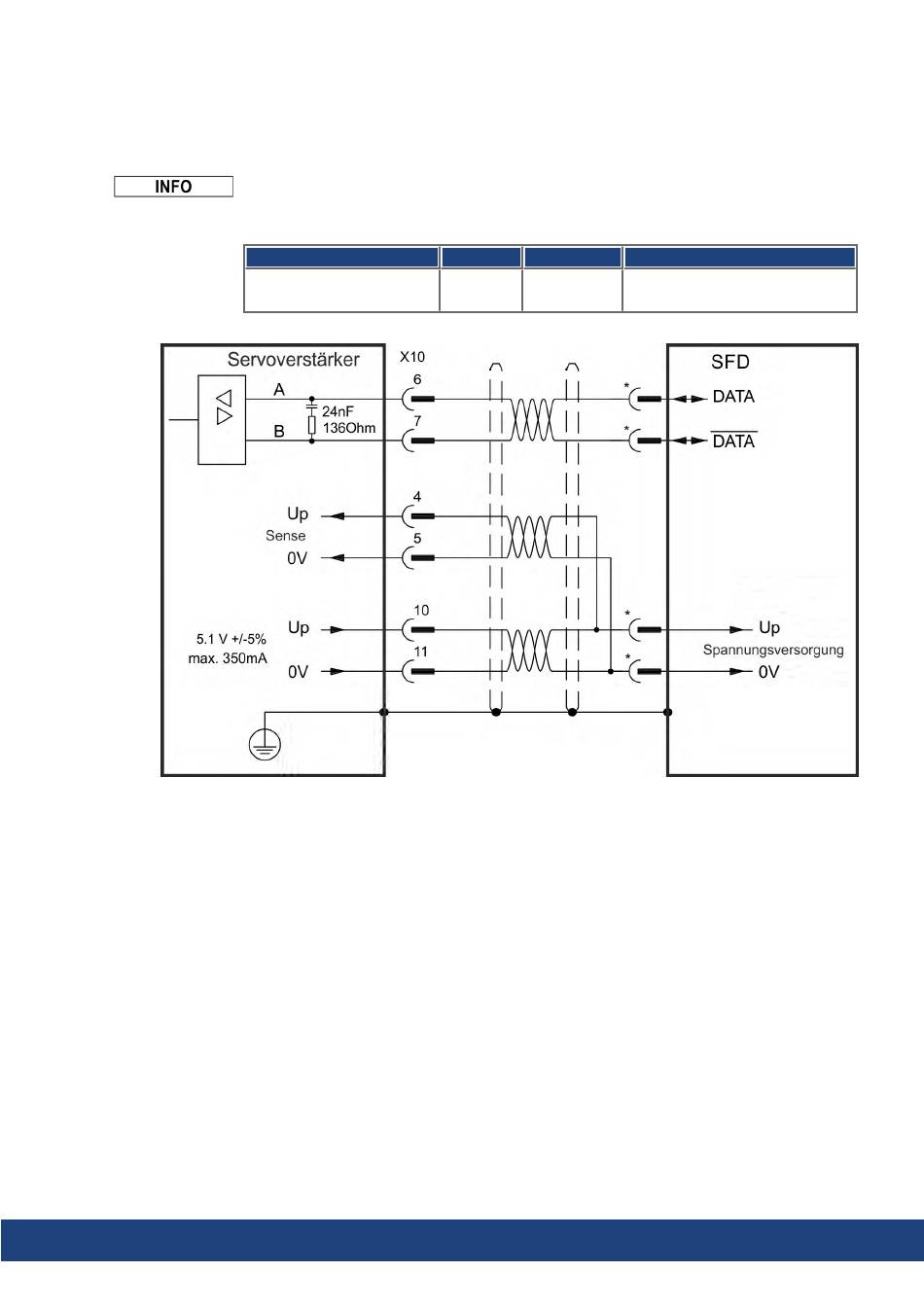

Das folgende Diagramm zeigt den Anschluss des (Vierdraht) Kollmorgen-Rück-
führsystems SFD.
Der Sense-Eingang ist nur für Kabel mit einer Länge von über 25 m erforderlich, wenn der
Drahtwiderstand vom Servoverstärker zum Sensor 3,3 Ω übersteigt. .
Kollmorgen Kabel sind bis 50 m Länge ohne Sense Anschluss zugelassen.
Smart Feedback Device
Typ FBTYPE
41
(SFD)
Up
5,1 V +/-5 % Genauigkeit 14 Bit (0.022°),
Auflösung 24 Bit (2 x 10E-5°)
* Pin-Zuordnung auf der Motorseite siehe Motordokumentation.
