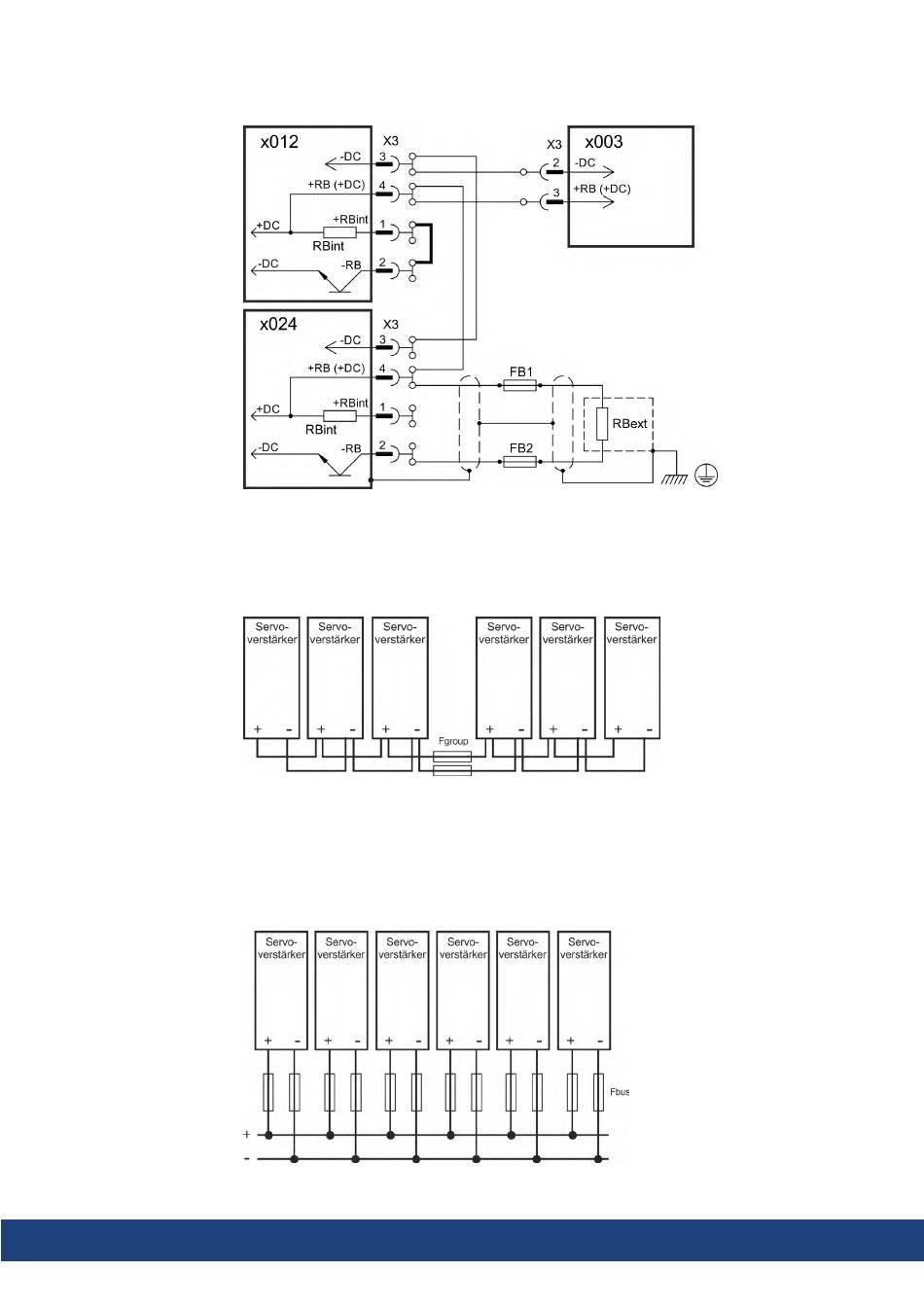

9.9.1 Zwischenkreis Topologie mit Y-Steckern (max. 24A)
Wenn ein Gerät durch z.B. einen internen Kurzschluss ausfällt, können ohne externe DC
Sicherungen weitere Geräte im Verbund beschädigt oder zerstört werden. Sollen viele Ser-
voverstärker parallel geschaltet werden, so ist es sinnvoll, Zwischenkreissicherungen (➜ #
44) zwischen Verstärkergruppen (eine Gruppe bestehend aus zwei oder drei Geräten, je
nach Stromstärke) einzufügen, um einen möglichen Folgeschaden zu begrenzen. Voll-
ständig verhindern kann die Sicherung einen Folgeschaden nicht.
9.9.2 Zwischenkreis Topologie mit Stromschiene
Diese Verdrahtung erfordert keine Y-Stecker. Falls ein Gerät durch Kurzschluss ausfällt,
lösen nur dessen Zwischenkreissicherungen (➜ # 44) aus, der restliche Verbund läuft
ungestört weiter. Die massive Stromschiene kann einen wesentlich höheren Strom führen,
da der Ausgleichsstrom nicht wie oben über den Stecker fließt. Daher können in dieser
Form fast beliebig viele Servoverstärker parallel geschaltet werden.
