9.8.4 Anschluss an die Netzversorgung (X3, X4)
Die Servoverstärker der AKD Serie können wie folgt versorgt werden:
AKD-x00306 bis AKD-x01206: 1 oder 3 phasiges, industrielles Versorgungsnetz (maxi-
maler symmetrischer Nennstrom bei 100- 240 V: 5 kA). Gilt nur für Hardware Revi-
sionen F, FA, FB.
AKD-xzzz06: 1 oder 3 phasiges, industrielles Versorgungsnetz
(maximaler symmetrischer Nennstrom bei 120 V und 240 V: 42 kA).
AKD-xzzz07: 3 phasiges, industrielles Versorgungsnetz
(maximaler symmetrischer Nennstrom bei 240 V, 400 V und 480 V: 42 kA).
AKD-x04807: Bei Netzspannungs-Unsymmetrie >3% muss eine Netzdrossel 3L0,24-
50-2 (siehe regionales Zubehörhandbuch) verwendet werden.
Der Anschluss an Versorgungsnetze mit anderen Spannungen ist mit einem zusätzlichen
Trenntransformator möglich (➜ # 110). Periodische Überspannungen zwischen Außen-
leitern (L1, L2, L3) und Gehäuse des Servoverstärkers dürfen 1000 V (Amplitude) nicht
überschreiten. Gemäß EN 61800 dürfen Spannungsspitzen (< 50µs) zwischen den Außen-
leitern 1000 V nicht überschreiten. Spannungsspitzen (< 50µs) zwischen Außenleitern und
Gehäuse dürfen 2000 V nicht überschreiten.

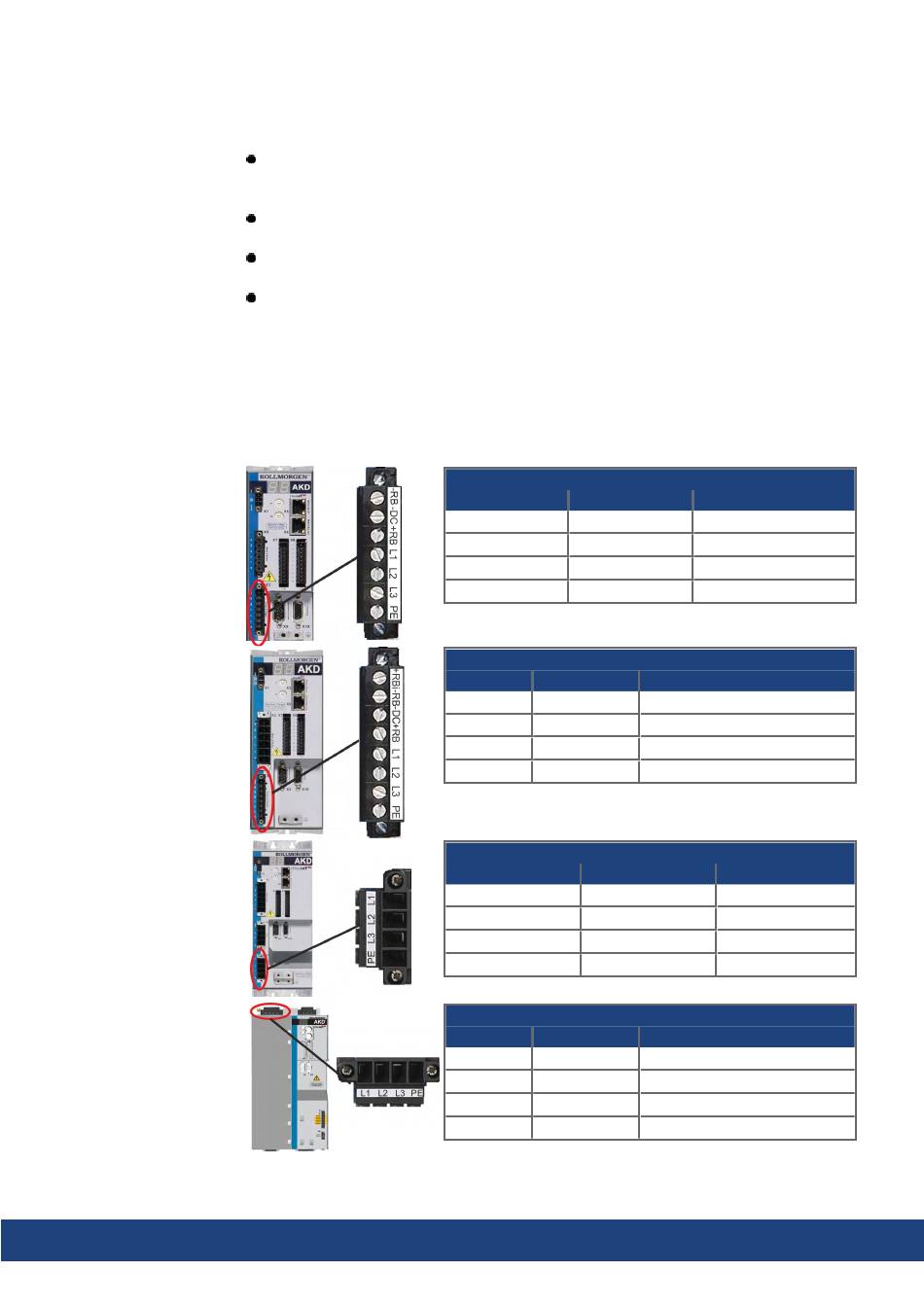

AKD-x00306 to AKD-x00606 (X3)
Pin Signal
4
5
6
7 PE
AKD-x01206 (X3)
Pin Signal
5 L1
6 L2
7 L3
8 PE
AKD-x02406 & AKD-x00307 bisAKD-x00307 (X4)
Pin
1
2
3
4
AKD-x04807 (X4)
Pin Signal
1 L1
2 L2
3 L3
4 PE
Kollmorgen | kdn.kollmorgen.com | Mai 2022
AKD Betriebsanleitung
Beschreibung
L1 Phase L1
L2 Phase L2
L3 Phase L3
Schutzerde
Beschreibung
Phase L1
Phase L2
Phase L3
Schutzerde
Signal Beschreibung
L1 Phase L1
L2 Phase L2
L3 Phase L3
PE Schutzerde
Beschreibung
Phase L1
Phase L2
Phase L3
Schutzerde
