9.12.6 SFD3

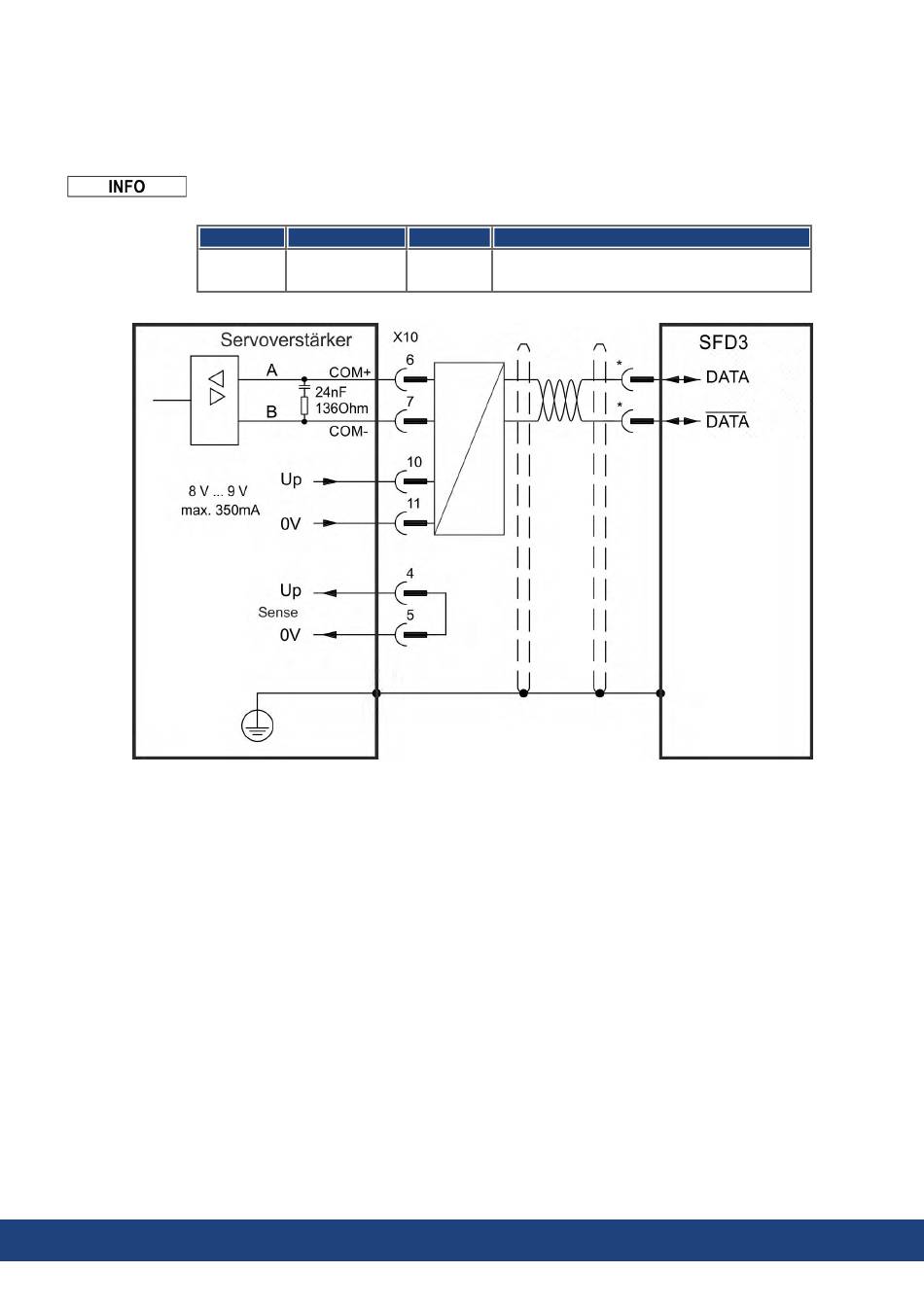

Das folgende Diagramm zeigt den Anschluss des (Zweidraht) Kollmorgen-Rück-
führsystems SFD3.
SFD3 kann mit einem speziellen Kollmorgen Anschlusskabel benutzt werden.
Maximale Kabellänge bis zu 25 m.
SFD3
131 Kollmorgen | kdn.kollmorgen.com | Mai 2022
Typ FBTYPE
45
Up
8 bis 9 V
nur mit Kollmorgen Kabeln
* Pin-Zuordnung auf der Motorseite siehe Motordokumentation.
Bemerkungen
ab FW 1.11,
