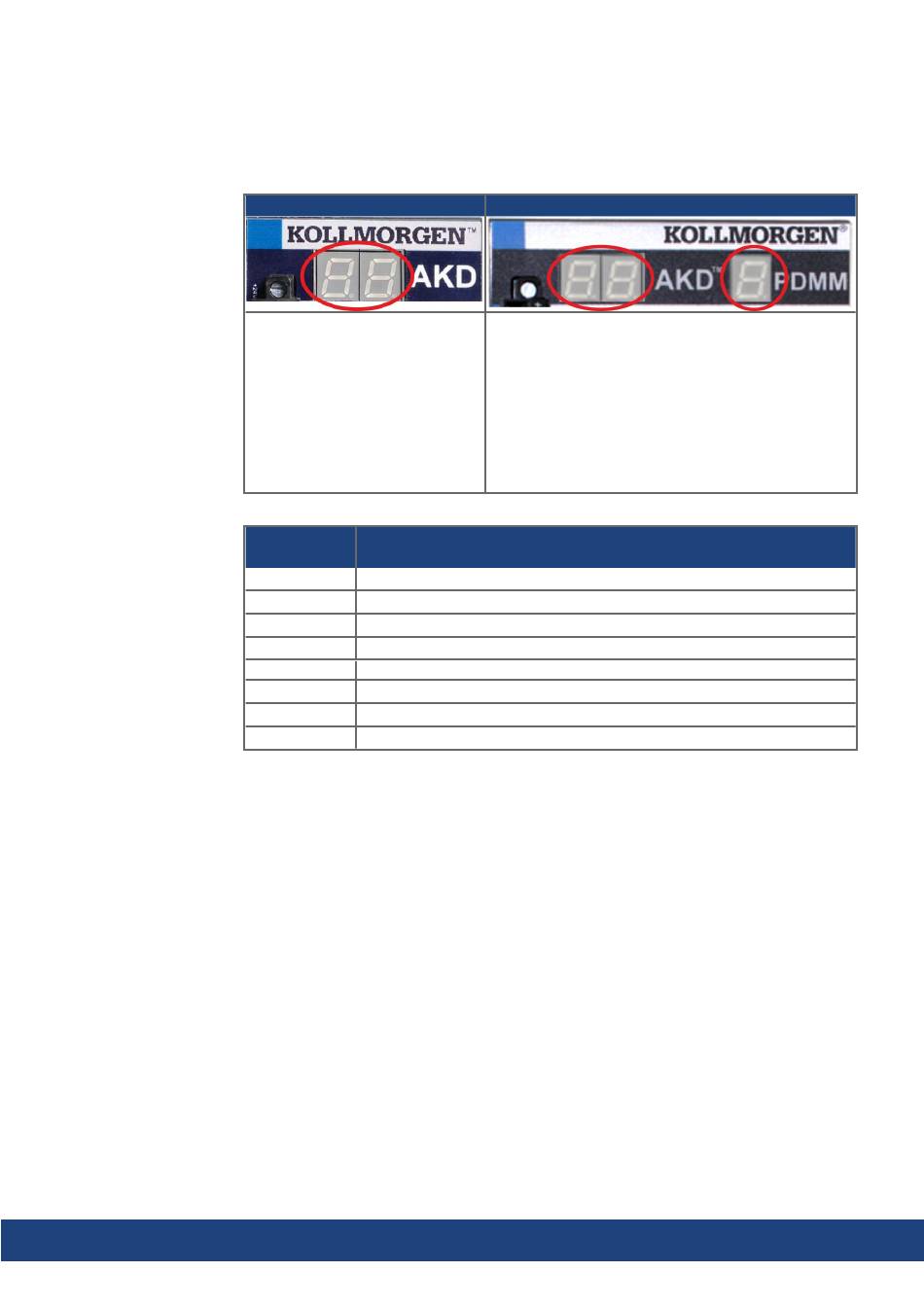

9.15 LED-Anzeige
LED-7-Segmentanzeigen geben den Status des Verstärkers an, nachdem die 24 V-Ver-
sorgung eingeschaltet wurde. Falls die TCP/IP Verbindung zum PC oder zur Steuerung
nicht arbeitet, ist die LED Anzeige die einzige Informationsquelle.
AKD Fehler- oder Warn-
meldungen werden angezeigt.
Fehlermeldungen sind mit "F"oder
"E" kodiert, Warnmeldungen mit
"n". Mit Taste B1 kann die IP-
Adresse angezeigt werden.
Mehr Informationen finden Sie in der WorkBench Onlinehilfe.
Anzeigecodes
(Übersicht)
o0, o1, o2 ...
[.] (blinkt)
AKD zwei Stellen
Normalbetrieb, Betriebsart 0 oder 1 oder 2..., keine Fehler
Fx Fehler (siehe (➜ # 203)
nx Warnung (siehe (➜ # 203)
IPx Anzeige der IP-Adresse des Servoverstärkers
- - Eingeschaltet, lädt FPGA. In Monitor- und Betriebs-FPGA fehlerhaft.
[.] Servoverstärker freigegeben
Servoverstärker in dynamischem Bremsmodus (DRV.ACTIVE = 3).
dx Firmware-Download
AKD-M zwei + eine Stelle
Das zweistellige Display zeigt die AKD Meldungen
an. Fehlermeldungen sind mit "F" kodiert, Warn-
meldungen mit "n".
Das einstellige Display zeigt die PDMM Meldungen
des AKD PDMM an. Fehlermeldungen sind mit "E"
kodiert, Warnmeldungen mit "A". Der Status von Appli-
kationsprogrammen wird ebenfalls angezeigt. Mit den
Tasten B2 und B3 können Sie ein Funktionsmenu
starten (➜ # 175).
Status
