AKD Betriebsanleitung
9.12.8.2 BiSS (Mode C) Digital

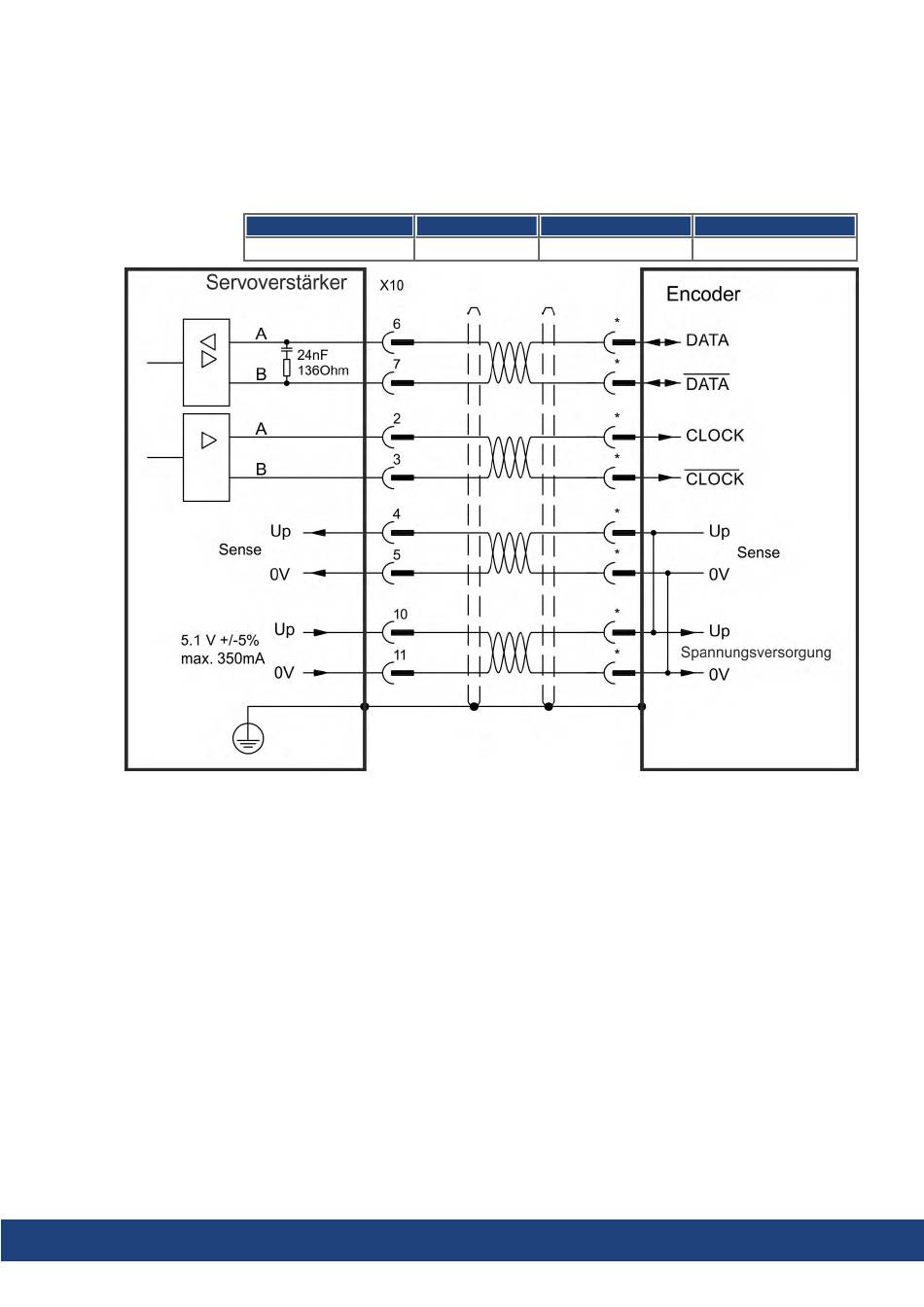

Das folgende Diagramm zeigt die Verdrahtung eines Renishaw (Modell "Resolute RA26B")
Encoders mit BiSS Mode C Schnittstelle als Rückführsystem.
Wenn Kabellängen von mehr als 25 m geplant sind, wenden Sie sich an den Kun-
dendienst.
Typ
FBTYPE
Up
Grenzfrequenz
BiSS Mode C
34
5,1 V +/-5 %
2,5 MHz
* Pin-Zuordnung auf der Motorseite siehe Motordokumentation.
