AKD Betriebsanleitung | 9 Elektrische Installation
9.12.8 Encoder mit BiSS
9.12.8.1 BiSS (Mode B) Analog

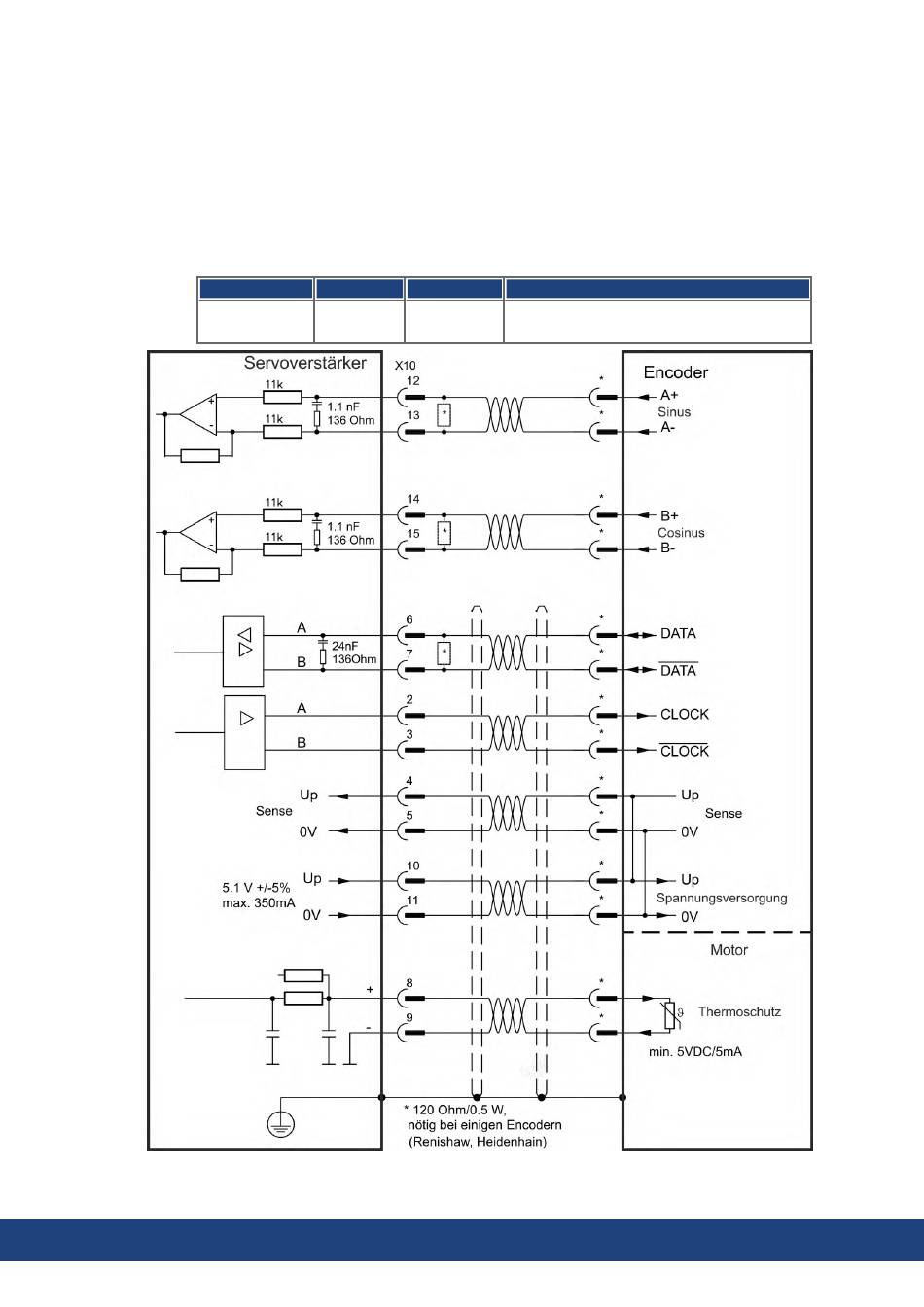

Das folgende Diagramm zeigt die Verdrahtung eines Singleturn- oder Multiturn-Sinus/Co-
sinus-Encoders mit BiSS Mode B Schnittstelle als Rückführsystem. Die Tem-
peraturüberwachung im Motor ist über das Encoderkabel angeschlossen und wird im
Servoverstärker ausgewertet.
Wenn Kabellängen von mehr als 50 m geplant sind, wenden Sie sich an den Kundendienst.
BiSS (Mode B)
133 Kollmorgen | kdn.kollmorgen.com | Mai 2022
Typ FBTYPE
32
Analog
Up Grenzfrequenz
5,1 V +/-5 % 1 MHz,
250 kHz bei Encodern mit Terminierung.
* Pin-Zuordnung auf der Motorseite siehe Motordokumentation.
