AKD Betriebsanleitung | 9 Elektrische Installation

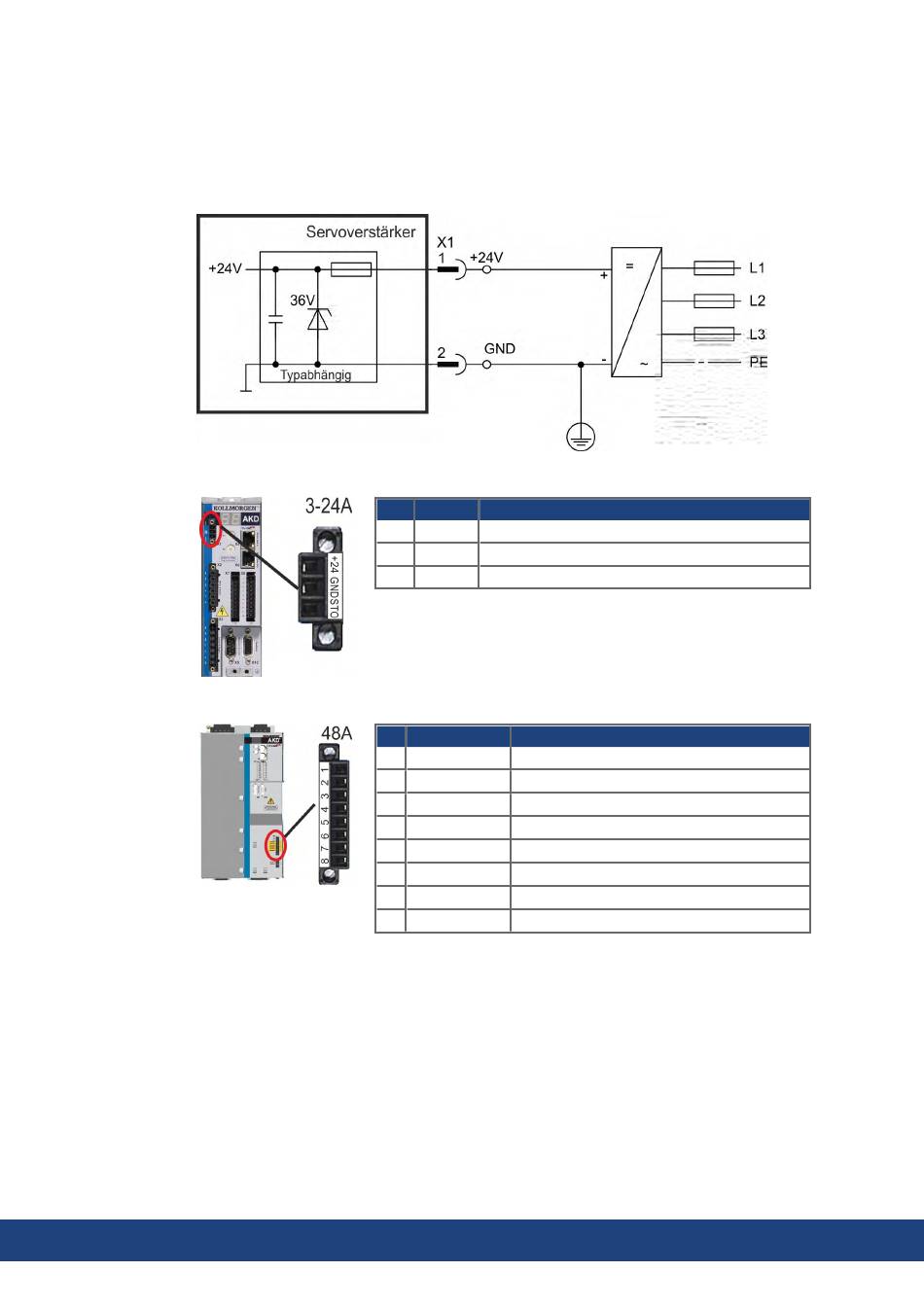

9.8.3 24 V-Hilfsspannungsversorgung (X1)
Das Anschlussbild zeigt eine externe 24 V DC-Stromversorgung, die elektrisch isoliert ist,
z. B. über einen Trenntransformator. Der erforderliche Nennstrom hängt ab von der Ver-
wendung der Motorbremse und Optionskarte (➜ # 41) oder (➜ # 42).
9.8.3.1 AKD-x003 bis 024, Stecker X1
9.8.3.2 AKD-x048, Stecker X1
113 Kollmorgen | kdn.kollmorgen.com | Mai 2022
Pin Signal Beschreibung
1 +24 +24 V DC Hilfsspannungsversorgung
2 GND 24 V Versorgungs-GND
3 STO STO Enable (Safe Torque Off)
Pin Signal Beschreibung
1 +24 V +24 V DC Hilfsspannungsversorgung
2 GND 24 V GND
3 STO +24V +24 V DC STO Hilfsspannungsversorgung
4 STO GND STO 24 V GND
5 STO-Status 1 Safe Torque Off Status Kanal 1
6 STO-Enable 1 Safe Torque Off Enable Kanal 1
7 STO-Status 2 Safe Torque Off Status Kanal 2
8 STO-Enable 2 Safe Torque Off Enable Kanal 2
