9.12.11 Sinus Encoder mit Hiperface

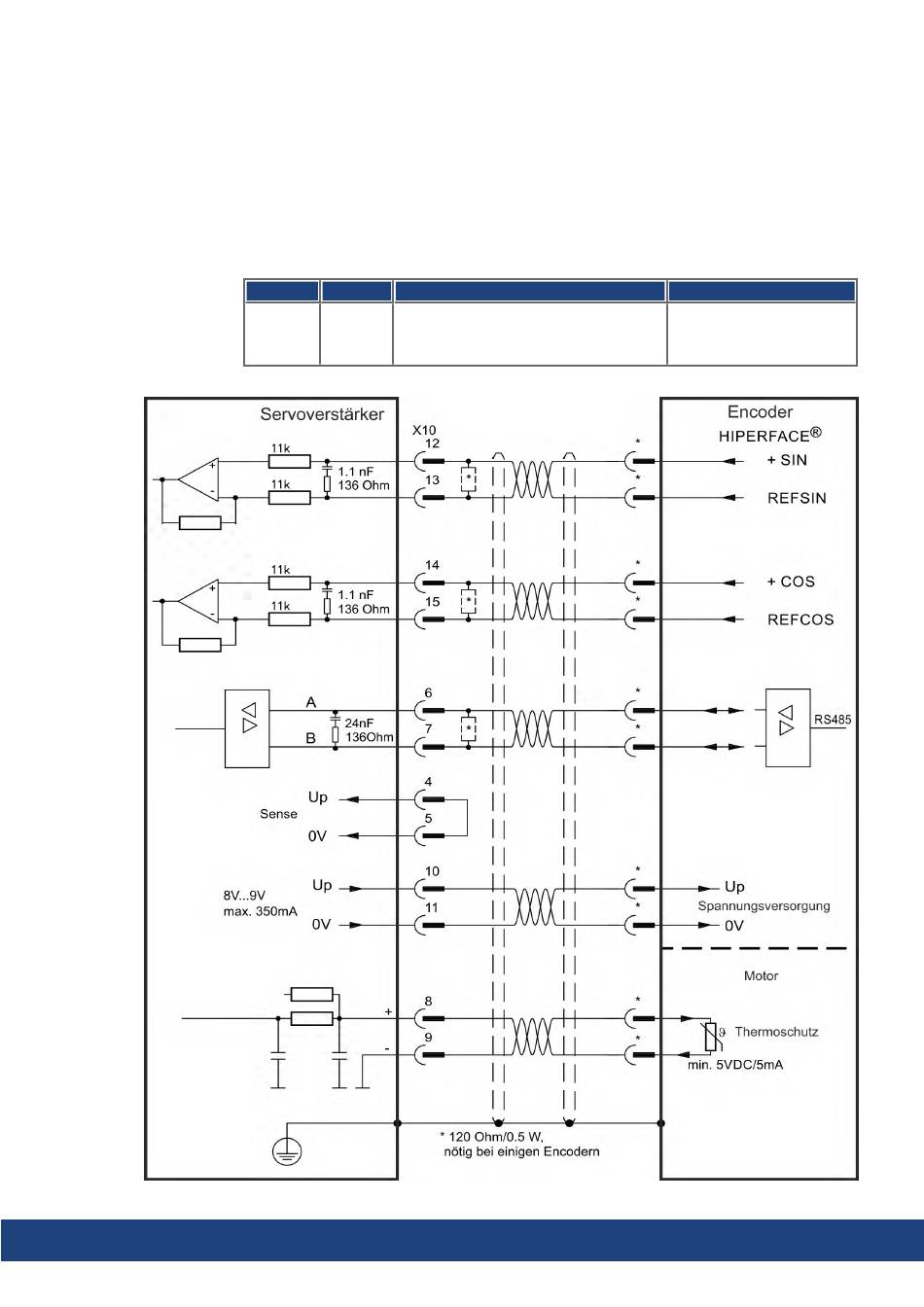

Das folgende Diagramm zeigt die Verdrahtung eines Singleturn- oder Multiturn-Sinus/Co-
sinus-Encoders mit Hiperface-Schnittstelle als Rückführsystem.
Die Temperaturüberwachung im Motor ist über das Encoderkabel angeschlossen und wird
im Servoverstärker ausgewertet. Alle Signale werden mit unserem konfektionierten Enco-
der-Anschlusskabel angeschlossen.
Wenn Kabellängen von mehr als 50 m geplant sind, wenden Sie sich an den Kun-
dendienst.
Typ
Hiperface
FBTYPE Grenzfrequenz
33 1 MHz,
250 kHz bei Encodern mit Ter-
minierung.
Wenn Pin 4 und 5 gebrückt
werden, beträgt Up 8V...9V
* Pin-Zuordnung auf der Motorseite siehe Motordokumentation.
