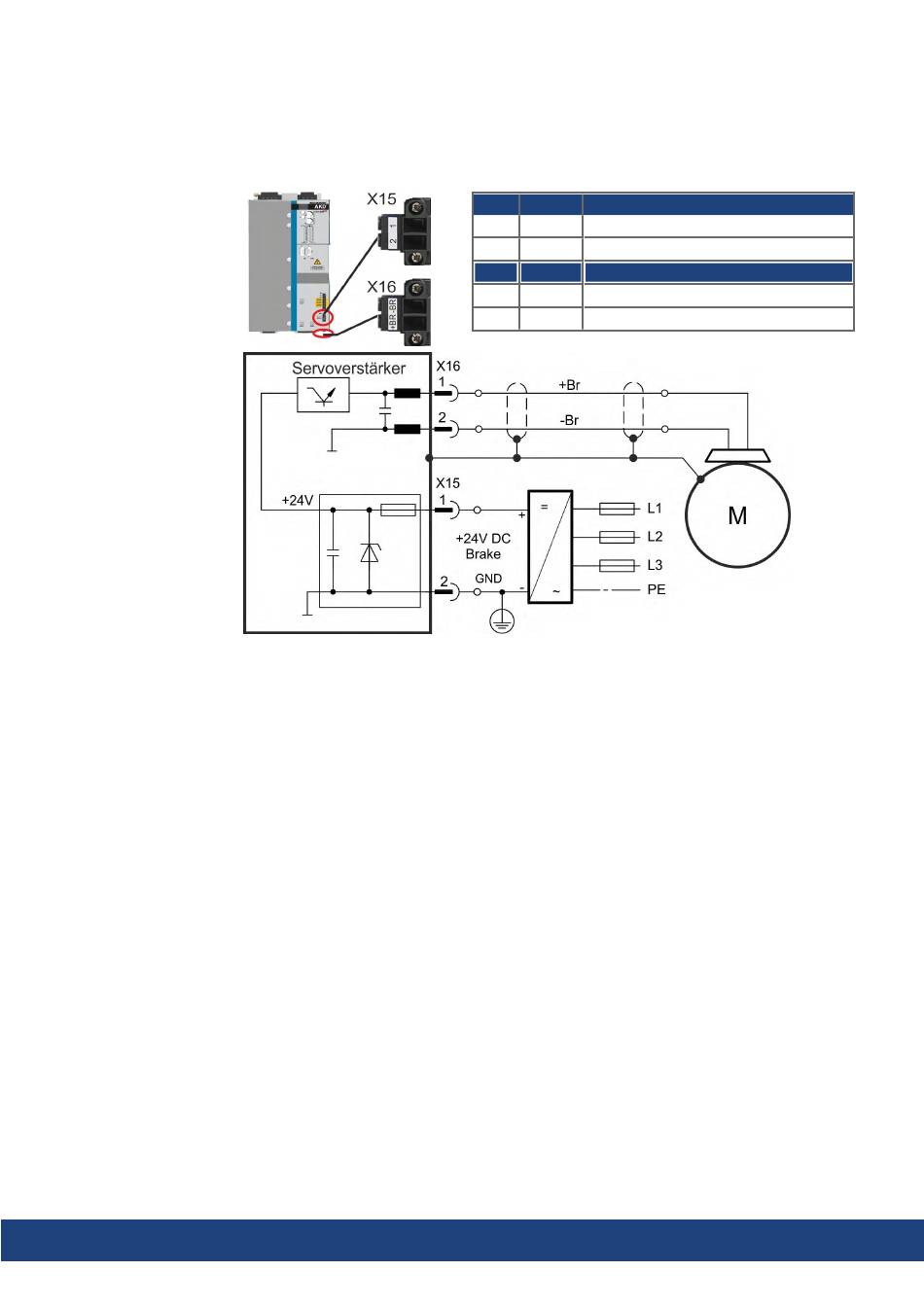

9.11.2 AKD-x048, Stecker X15, X16
Bei AKD-x048 ist die Spannungsversorgung der Bremse getrennt von der Servoverstärker
Hilfsspannung. Der maximale Bremsstrom ist 2 A. Verwenden Sie X15 für die 24 VDC ±10
% Versorgung und X16 für den Anschluss der Motorhaltebremse.
X15
Signal Beschreibung
1
24 V
24V Versorgungsspannung, Bremse
2
GND
GND, Bremse
X16
Signal Beschreibung
1
+Br
Motorhaltebremse, plus
2
-Br
Motorhaltebremse, minus
