Kollmorgen AKD BASIC-Serie Betriebsanleitung Seite 171

AKD Betriebsanleitung | 9 Elektrische Installation
9.14.9 Digitale Ausgänge (X35/X36) bei AKD-M
9.14.9.1 Digitale Ausgänge 21 und 22
Zusätzlich zu den digitalen Ausgängen an X7 ( (➜ # 151) bietet die Gerätevariante AKD
PDMM 2 digitale Ausgänge an X35 und X36. Wählen Sie die gewünschte Funktion in der
Setup-Software aus. Es können Meldungen von vorprogrammierten Funktionen, die im Ser-
voverstärker gespeichert sind, ausgegeben werden. Eine Liste dieser vorprogrammierten
Funktionen ist in der Setup Software enthalten. Wenn eine Funktion zugewiesen wurde,
muss der Parametersatz im Servoverstärker gespeichert werden.
Technische Eigenschaften

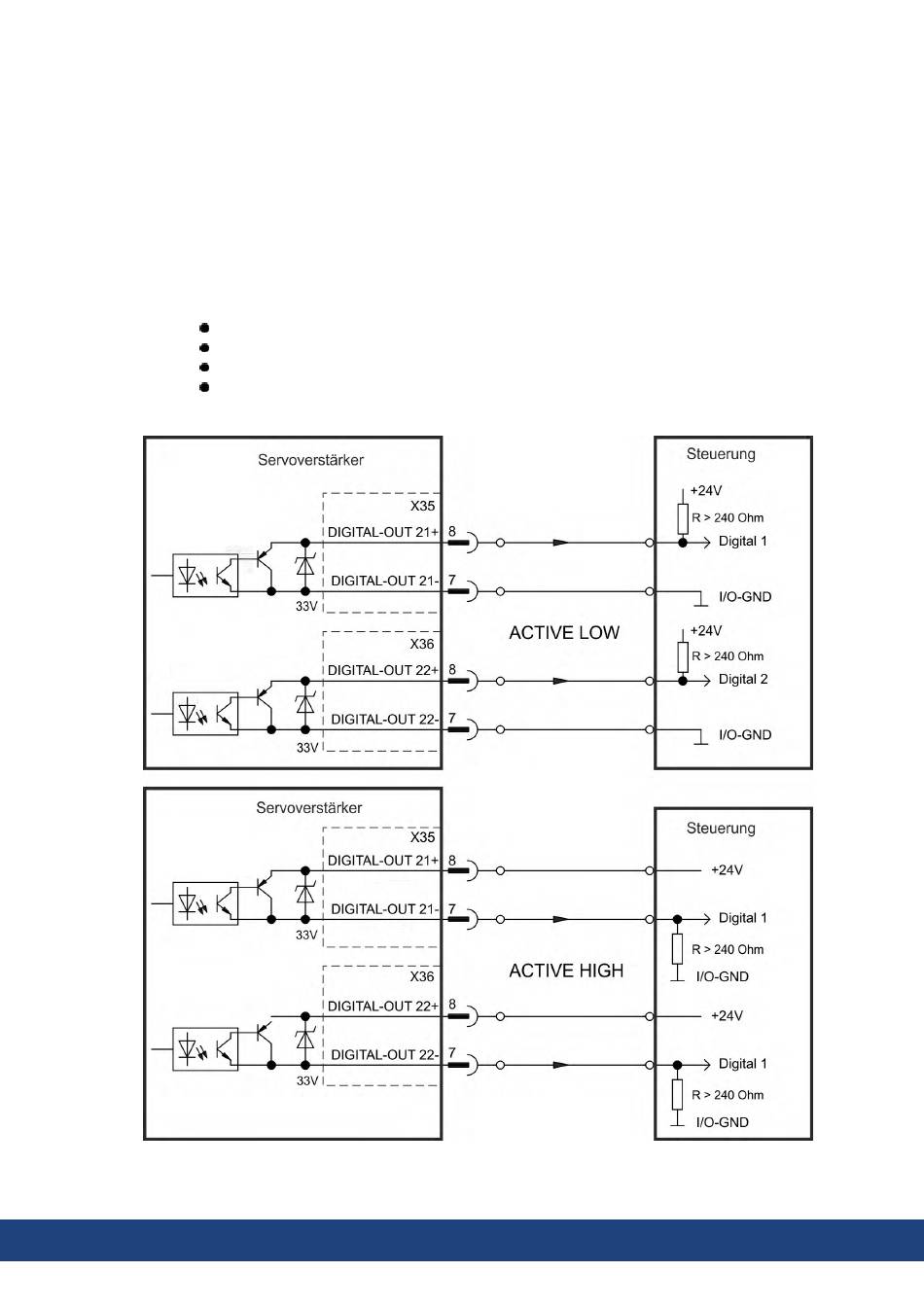

Anschlussbild
171 Kollmorgen | kdn.kollmorgen.com | Mai 2022
24 V I/O-Stromversorgung an Klemmen X35/8 und X36/8, 20 V DC bis 30 V DC
Alle digitalen Ausgänge sind potentialfrei, max. 100 mA.
Kann als aktiv low oder aktiv high verdrahtet werden (siehe folgende Beispiele)
Aktualisierungsrate: 1 ms
