AKD Betriebsanleitung | 9 Elektrische Installation
9.13.3 Impuls / Richtung
Der Servoverstärker kann an eine Schrittmotorsteuerung eines Drittanbieters ange-
schlossen werden. Legen Sie mit der Setup-Software WorkBench die Parameter für den
Servoverstärker fest. Die Schrittanzahl kann angepasst werden, sodass der Ser-
voverstärker an die Puls-/Richtungssignale einer beliebigen Schrittmotorsteuerung ange-
passt werden kann.

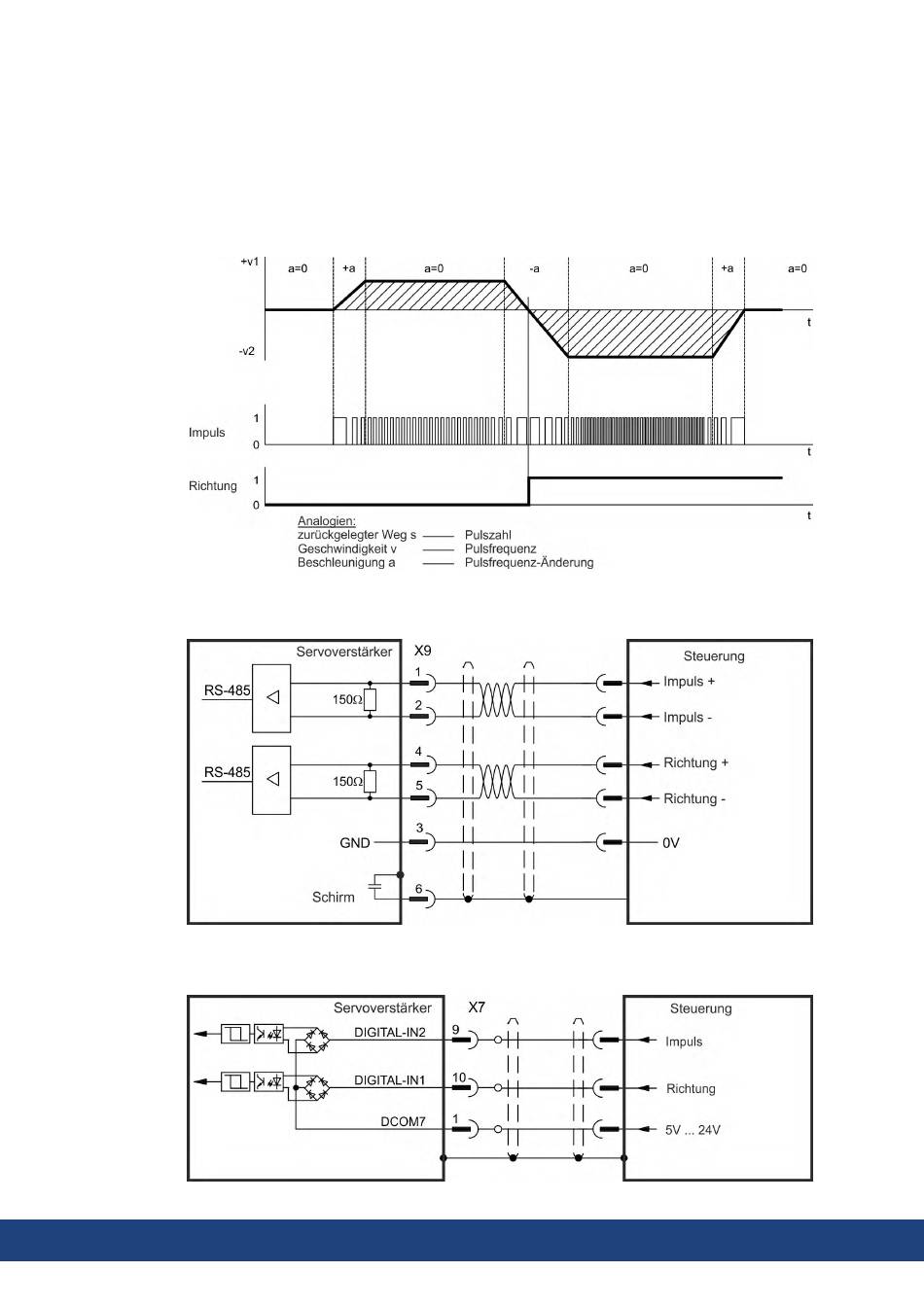

Geschwindigkeitsprofil und Signaldiagramm
9.13.3.1 Impuls / Richtung Eingang 5 V (X9)
Anschluss an Schrittmotorsteuerungen mit 5 V Signalpegel.
9.13.3.2 Impuls / Richtung Eingang 5 V bis 24 V (X7)
Eingang für Schrittmotorsteuerungen. Die Eingänge an X7 arbeiten mit 5V bis 24V.
147
