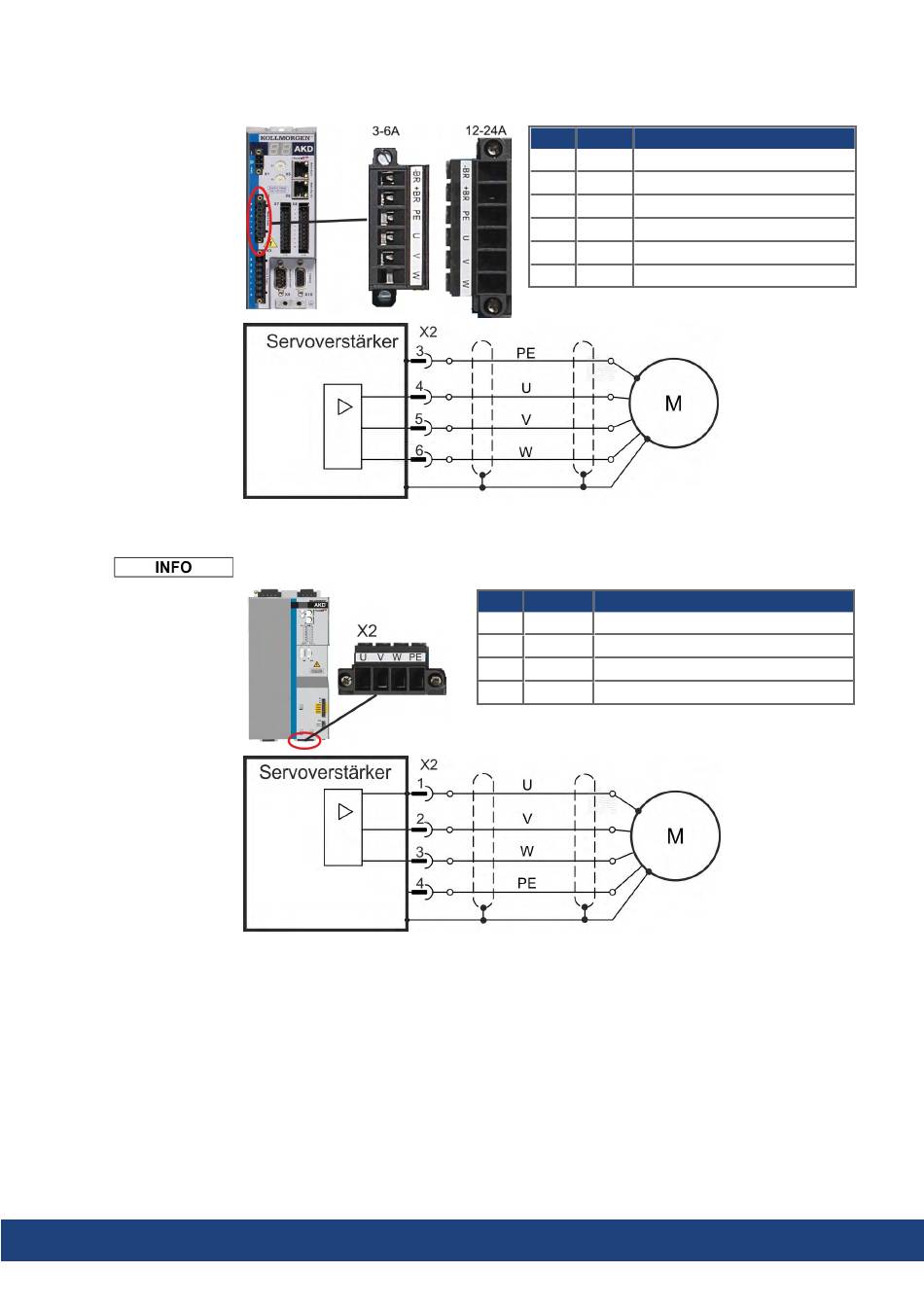

9.10.1 AKD-x003 bis 024, Leistungsstecker X2
9.10.2 AKD-x048, Leistungsstecker X2
Maximale Kabellänge 25m.
Pin
Signal Beschreibung
1
-Br
Motor-Haltebremse (➜ # 123)
2
+Br
Motor-Haltebremse (➜ # 123)
3
PE
Schutzerde (Motorgehäuse)
4
U
Motorphase U
5
V
Motorphase V
6
W
Motorphase W
Pin
Signal
Beschreibung
1
U
Motorphase U
2
V
Motorphase V
3
W
Motorphase W
4
PE
Schutzerde (Motorgehäuse)
