Kollmorgen AKD BASIC-Serie Betriebsanleitung Seite 129

AKD Betriebsanleitung | 9 Elektrische Installation
9.12.4 Resolver

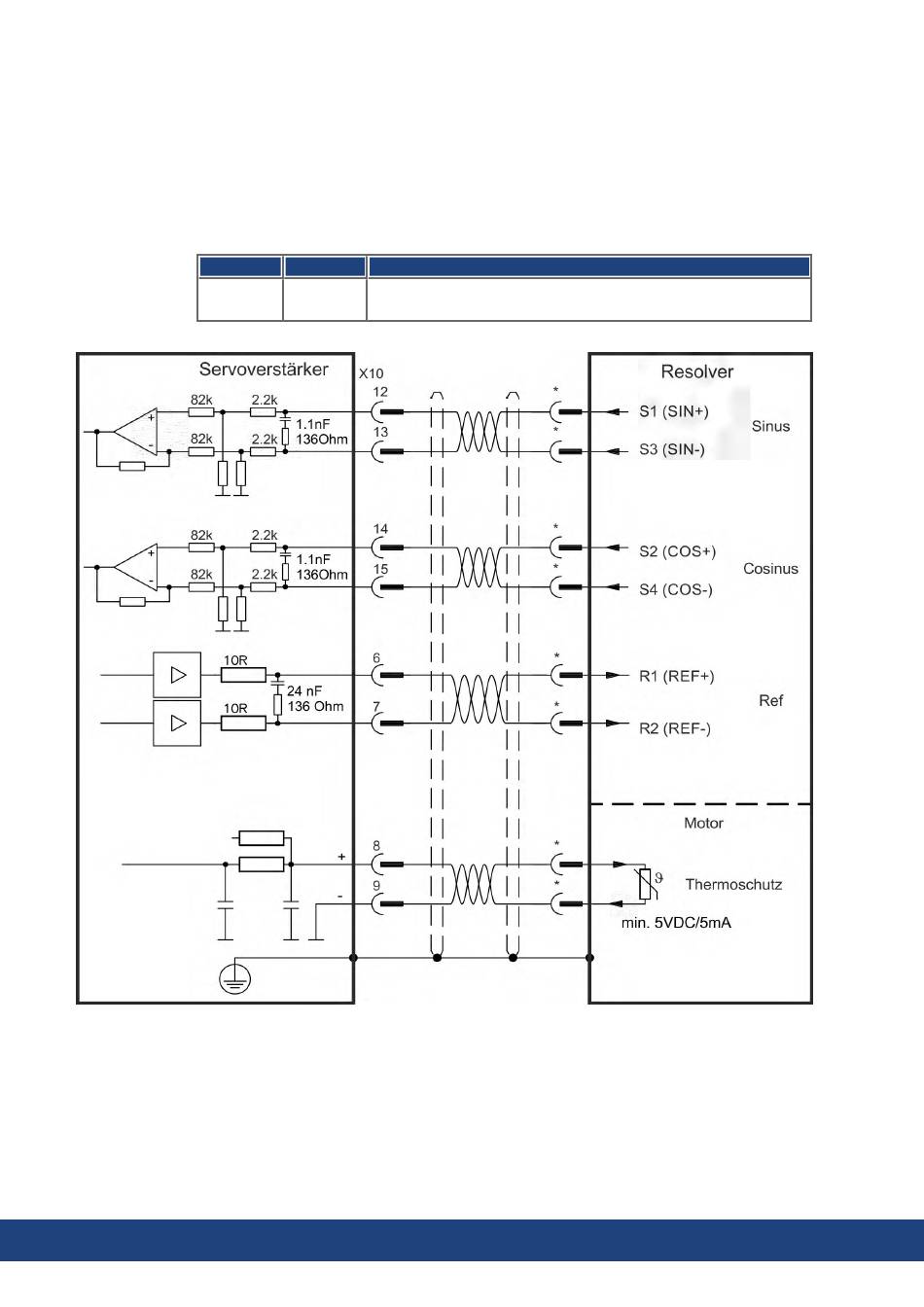

Das folgende Diagramm zeigt den Anschluss eines Resolvers (2- bis 36-polig) als Rück-
führsystem. Die Temperaturüberwachung im Motor ist über das Resolverkabel ange-
schlossen und wird im Servoverstärker ausgewertet. Falls der Motor keinen
Temperatursensor besitzt, muss im Kabel Pin 8 und 9 gebrückt werden.
Wenn Kabellängen von mehr als 100 m geplant sind, wenden Sie sich an den Kun-
dendienst.
129 Kollmorgen | kdn.kollmorgen.com | Mai 2022
Typ FBTYPE
Resolver 40
Beschreibung
Genauigkeit: 14 Bit (0,022°), Auflösung: 16 Bit (0,006°),
Frequenz(fest): 6875 Hz
* Pin-Zuordnung auf der Motorseite siehe Motordokumentation.
